Prečo má Slovensko iné zásuvky ako Rakúsko a prečo všetci nemáme Schuko?
Prečo má slovenská zásuvka ochranný kolík a rakúska Schuko bočné kontakty? Zistite, ako vznikol rozdiel, prečo sú moderné vidlice zvyčajne kompatibilné a na čo si dať pozor.
Prečo má Slovensko iné zásuvky ako Rakúsko a prečo všetci nemáme Schuko?
Slovenská zásuvka s vyčnievajúcim ochranným kolíkom a rakúska zásuvka Schuko vyzerajú odlišne, no pri bežných spotrebičoch sa v praxi často bez problémov stretnú. Vysvetlíme, čo znamenajú označenia Type E a Type F, prečo sa Európa nezjednotila na jednom riešení a akú úlohu má dnes univerzálna vidlica CEE 7/7.

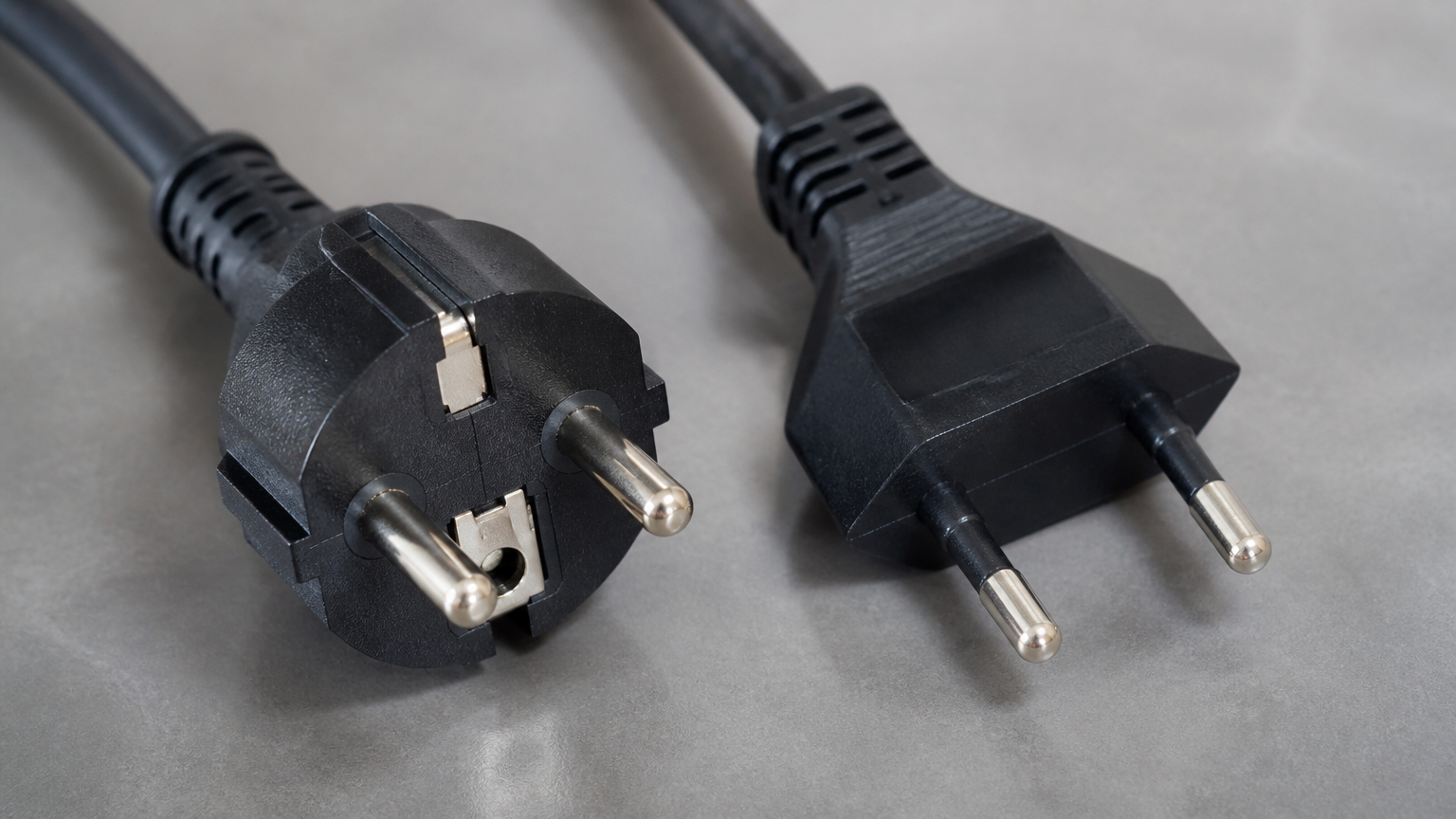

Slovenská zásuvka Type E a rakúske Schuko Type F

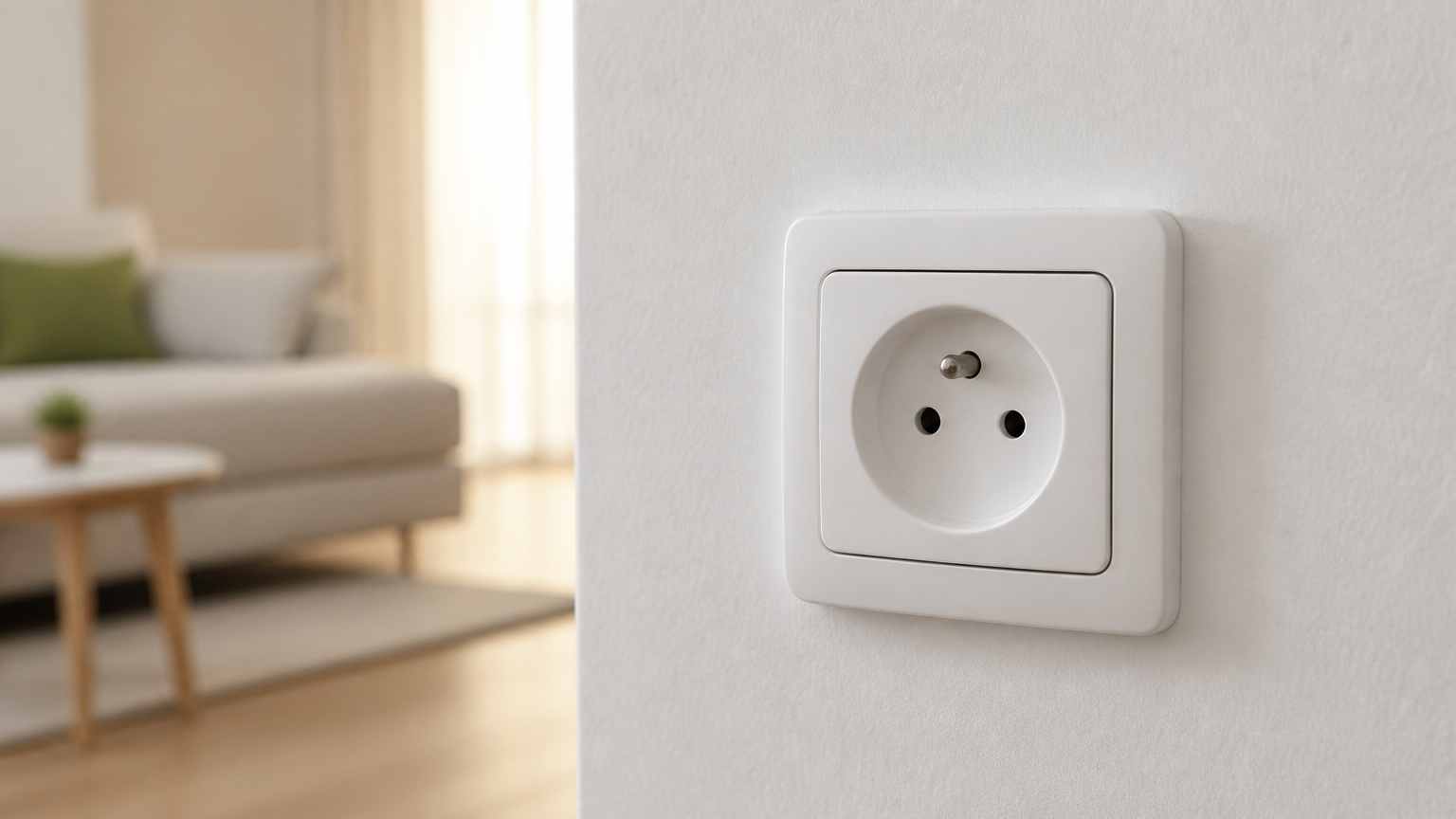

Na Slovensku sa v pevných elektroinštaláciách tradične používa systém Type E. Spoznáte ho podľa pevného ochranného kolíka, ktorý vyčnieva zo zásuvky. Ochranný kontakt vidlice je v tomto prípade otvor v jej hornej časti.
V Rakúsku je rozšírený najmä systém Type F, známy ako Schuko. Nemá stredový ochranný kolík. Uzemnenie zabezpečujú pružné kovové kontakty po bokoch zapustenej časti zásuvky a zodpovedajúce kontaktné plôšky na vidlici.
Vlastnosť | Type E – Slovensko | Type F – Schuko, Rakúsko |
|---|---|---|
Ochranné uzemnenie | Pevný kolík v zásuvke | Bočné pružné kontakty v zásuvke |
Ochranný kontakt na vidlici | Otvor pre kolík | Bočné kovové pásiky alebo plôšky |
Bežná možnosť otočenia vidlice | Závisí od tvaru a vyhotovenia vidlice | Vidlicu možno zasunúť v oboch orientáciách |
Kompatibilita s bežnou modernou vidlicou | Áno, s CEE 7/7 | Áno, s CEE 7/7 |
Nejde teda o rozdiel napätia ani frekvencie. Slovensko aj Rakúsko používajú bežnú európsku sieť 230 V a 50 Hz. Rozdiel je najmä v konštrukcii ochranného kontaktu zásuvky a vidlice.
Prečo Európa neprijala jednu zásuvku
Dôvod nie je len technický. Európske systémy zásuviek vznikali v období, keď jednotlivé štáty budovali vlastné elektrické siete, normy a výrobné zázemie. Keď sa neskôr ukázalo, že spoločný systém by bol praktickejší, boli už v domácnostiach a budovách milióny existujúcich zásuviek.
Pri rozšírení Type E zohrala významnú úlohu aj dostupnosť riešenia. Historické zdroje spájajú jeho vývoj s belgickým výrobcom Vynckier v 20. rokoch 20. storočia; systém sa rozšíril vo Francúzsku, Belgicku, Československu a Poľsku. Schuko bolo naopak nemecké patentované riešenie spojené so spoločnosťou Siemens. V čase rozhodovania výrobcov a štátov mohla licencia, výrobná kontinuita a cena rozhodnúť rovnako silno ako samotná technika.
Preto dnes neexistuje jedna „európska zásuvka“ v stenách. Európa však našla praktický kompromis vo vidliciach spotrebičov, ktoré dokážu pracovať s oboma najbežnejšími systémami.
Uzemnenie, polarita a bezpečnosť
Pri spotrebičoch triedy ochrany I je ochranný vodič dôležitou súčasťou bezpečnosti. Ak by sa vo vnútri zariadenia dostala fáza na prístupnú kovovú časť, ochranné uzemnenie vytvára cestu pre poruchový prúd a pomáha vybaviť istiaci alebo ochranný prvok.
Je kolík Type E bezpečnejší než Schuko?
Type E má pevný ochranný kolík, takže spojenie ochranného vodiča je jednoznačné a mechanicky dobre definované. Pri správne vyrobenej a nepoškodenej zásuvke Schuko plnia tú istú funkciu bočné ochranné kontakty. Nie je preto správne označiť jeden systém paušálne za bezpečný a druhý za nebezpečný.
Bezpečnosť reálne závisí najmä od stavu elektroinštalácie, funkčného ochranného vodiča, správneho zapojenia, istenia a prúdového chrániča tam, kde je potrebný. Uvoľnená, prasknutá alebo prehrievajúca sa zásuvka je dôvod na odbornú kontrolu bez ohľadu na jej typ.
Prečo sa rieši ľavá a pravá strana fázy?
V bývalom Československu norma ČSN 33 2180:1979 uvádzala pri pohľade spredu na zásuvku s ochranným kolíkom hore fázový vodič vľavo a stredný vodič vpravo. Táto konvencia pomáhala zachovať jednotnosť pri montáži. Neznamená však, že sa na polohu fázy môžete vždy spoľahnúť v každej krajine, v každej staršej inštalácii alebo po zasunutí vidlice do Schuko zásuvky.
Schuko vidlica je totiž obojstranná: dá sa zasunúť v dvoch polohách. Pri spotrebiči, ktorého bezpečnosť závisí od presnej polarity, musí výrobca použiť vhodné konštrukčné riešenie; samotná bežná vidlica Schuko takúto polaritu negarantuje.
Prečo má väčšina spotrebičov univerzálnu vidlicu CEE 7/7

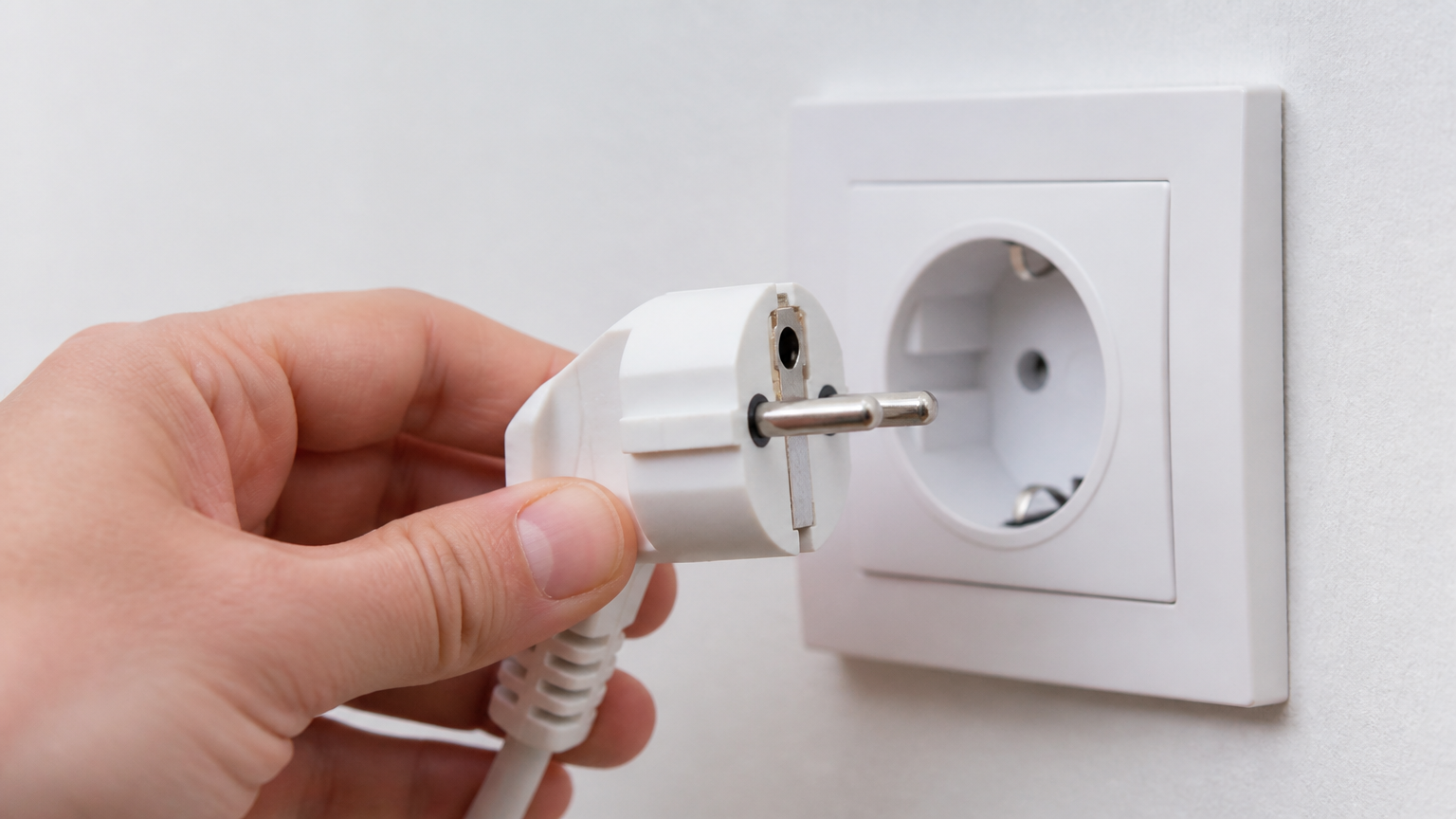

Ak ste si všimli vidlicu s otvorom pre slovenský ochranný kolík a súčasne s kovovými ochrannými kontaktmi po bokoch, ide o CEE 7/7. Táto hybridná vidlica je navrhnutá tak, aby sa dala použiť v zásuvke Type E aj Type F.
V zásuvke Type E sa ochranné spojenie vytvorí cez otvor a pevný kolík.
V zásuvke Type F sa ochranné spojenie vytvorí cez bočné kontakty Schuko.
Pre cestovanie medzi Slovenskom, Rakúskom, Českom, Nemeckom a mnohými ďalšími európskymi krajinami preto zvyčajne netreba adaptér.
Práve CEE 7/7 je dôvod, prečo rozdiel medzi slovenskou a rakúskou zásuvkou pri notebookovej nabíjačke, kanvici, vysávači či väčšine ručného náradia často ani nezaznamenáte.
Čo to znamená pri kúpe a používaní spotrebičov
Pri bežnom spotrebiči kúpenom na slovenskom alebo rakúskom trhu býva vidlica CEE 7/7 štandardom. Pred cestou alebo nákupom zo zahraničia však skontrolujte konkrétnu vidlicu, nie iba krajinu pôvodu výrobku.
Pozrite sa na ochranný kontakt. Vidlica s otvorom aj bočnými kontaktmi funguje v Type E aj Schuko.
Rozlíšte uzemnenú a dvojžilovú vidlicu. Malá plochá eurovidlica CEE 7/16 bez ochranného kontaktu je určená pre dvojito izolované spotrebiče s nižším príkonom podľa ich konštrukcie.
Neriešte kompatibilitu silou. Ak vidlica nesedí, nepoužívajte násilie, poškodenú redukciu ani neodborne upravený kábel.
Pri pevnej inštalácii dodržte miestne pravidlá. Zásuvka do steny nie je cestovná redukcia. Výmenu alebo zmenu zapojenia má vykonať kvalifikovaná osoba.
Ak vyberáte zásuvku pre rekonštrukciu alebo novostavbu, rozhodujú aj podmienky prostredia: interiérové použitie, krytie IP, spôsob montáže, počet modulov a kompatibilita s príslušným rámčekom. Pri otázkach okolo bezpečnej výmeny si prečítajte aj článok Ako vymeniť doma zásuvku a na čo si pri tom dať pozor, aby to bolo bezpečné.
Dôležité: staré zásuvky bez funkčného ochranného vodiča nevyrieši moderná vidlica ani redukcia. Pri pochybnostiach o uzemnení, prehrievaní alebo stave rozvodov zavolajte elektrikára.
Kuriozita na záver
Prečo má Slovensko iné zásuvky ako Rakúsko?

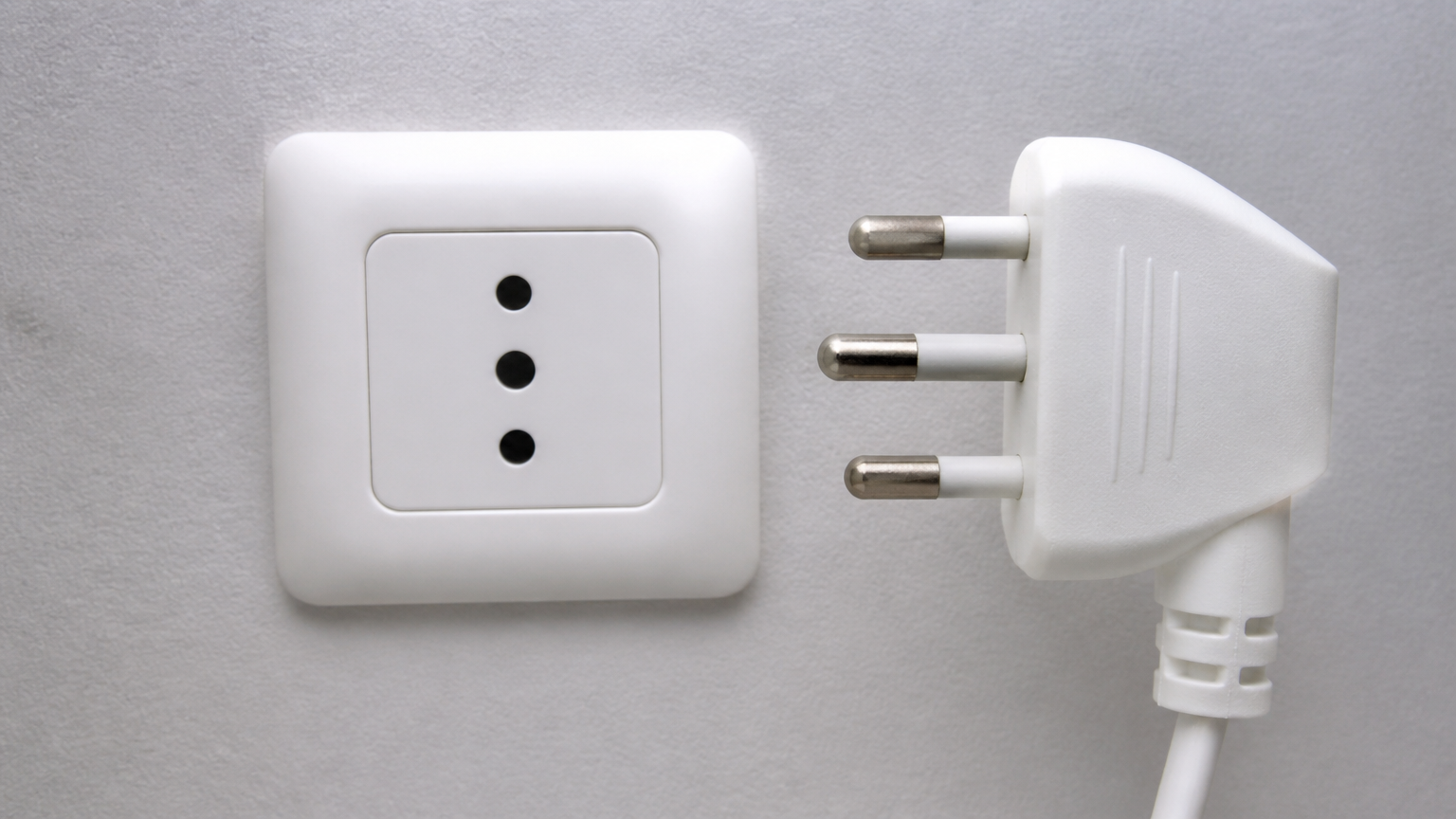

Ak vám príde rozdiel medzi slovenskou a rakúskou zásuvkou zvláštny, Taliansko ide ešte ďalej. Používa systém Type L s tromi kolíkmi v jednom rade a ochranným kolíkom v strede — a to hneď v dvoch veľkostiach. Verzia na 10 A má tenšie kolíky a menšiu rozteč, verzia na 16 A hrubšie kolíky a väčšiu rozteč. Navzájom nie sú kompatibilné, takže Taliani mali dlhé roky doma dva rôzne typy zásuviek. Dôvod nebol technický, ale daňový: elektrina na svietenie sa účtovala inou sadzbou ako elektrina na spotrebiče, domácnosti mali oddelené okruhy a odlišná vidlica jednoducho bránila tomu, aby si niekto zapojil práčku do lacnejšieho svetelného okruhu. Tarify dávno zanikli, zásuvky zostali. Dnes to Taliani riešia univerzálnou zásuvkou „bipasso“, ktorá prijme obe veľkosti, a čoraz častejšie aj hybridnou zásuvkou so Schuko kontaktmi. Talianska vidlica navyše nie je polarizovaná — dá sa zasunúť v oboch smeroch.
Často kladené otázky
Prečo má Slovensko iné zásuvky ako Rakúsko?
Slovensko používa najmä systém Type E s pevným ochranným kolíkom, zatiaľ čo v Rakúsku prevláda Type F Schuko s bočnými ochrannými kontaktmi. Rozdiel vznikol historickým vývojom národných noriem, výroby a rozvodných sietí, nie rozdielnym napätím v sieti.
Funguje slovenská vidlica v Rakúsku?
Väčšina moderných uzemnených spotrebičov má hybridnú vidlicu CEE 7/7, ktorá funguje v slovenskej zásuvke Type E aj v rakúskej zásuvke Schuko Type F. Pred cestou si však vždy overte konkrétne vyhotovenie vidlice.
Prečo všetci nemáme Schuko?
Keď sa Schuko a Type E rozširovali, jednotlivé krajiny už prijímali vlastné technické riešenia. Zmenu celej existujúcej infraštruktúry by dnes sprevádzali vysoké náklady bez zásadného praktického prínosu, pretože moderná vidlica CEE 7/7 oba systémy prepája.
Je Schuko to isté ako európska vidlica?
Nie celkom. Schuko je označenie systému Type F s bočnými ochrannými kontaktmi. Výraz „európska vidlica“ sa bežne používa aj pre malú dvojpólovú eurovidlicu bez uzemnenia, čo je odlišné vyhotovenie.
Je možné zapojiť slovenskú zásuvku opačne?
Pri zásuvke Type E existovala zaužívaná konvencia fázy vľavo pri pohľade spredu a ochrannom kolíku hore. Stav konkrétnej zásuvky však nemožno určiť pohľadom ani predpokladom. Overenie a prípadnú opravu má vykonať kvalifikovaný elektrikár.
