Ako zapojiť ovládač alebo stmievač k LED pásiku

LED pásik bude fungovať spoľahlivo len vtedy, keď k sebe pasujú napätie pásika, zdroja aj ovládača. V tomto návode zistíte, aký typ stmievača alebo ovládača potrebujete, ako správne pripojiť káble a na ktoré chyby si dať pozor pri 12 V aj 24 V LED pásoch.

• Bezpečnosť a základný princíp zapojenia

• Kompatibilita LED pásika, zdroja a ovládača

• Ako vybrať vhodný zdroj k LED pásiku

• Ako zapojiť stmievač k jednofarebnému LED pásiku

• Ako zapojiť ovládač k RGB a RGBW LED pásiku

• Kontrola zapojenia a najčastejšie chyby

• Často kladené otázky

1. Bezpečnosť a základný princíp zapojenia

Pred akoukoľvek manipuláciou vypnite príslušný okruh a overte, že na prívode nie je napätie. Samotné prepájanie nízkonapäťovej 12 V alebo 24 V časti LED pásika je bežná montážna práca, no pripojenie zdroja na pevný rozvod 230 V, zhotovenie nového okruhu alebo zásah do rozvádzača smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z.

Pri bežnom zapojení ide energia týmto smerom:

sieť 230 V → napájací zdroj → stmievač alebo ovládač → LED pásik

Stmievač či ovládač sa preto pripája na nízkonapäťový výstup zdroja, nie priamo medzi sieť 230 V a pásik. Použite len regulátor určený pre jednosmerné LED pásiky s konštantným napätím, označovaný typicky ako DC 12 V, DC 24 V alebo DC 12–24 V.

2. Kompatibilita LED pásika, zdroja a ovládača

Pred zapojením si prečítajte označenie na LED pásiku, zdroji a regulátore. Rozhodujú najmä napätie, počet kanálov a maximálne zaťaženie ovládača.

Napätie musí byť rovnaké

• 12 V LED pásik potrebuje 12 V DC zdroj a 12 V alebo 12–24 V regulátor.

• 24 V LED pásik potrebuje 24 V DC zdroj a 24 V alebo 12–24 V regulátor.

• 12 V pásik nikdy nepripájajte na 24 V zdroj. Môže sa okamžite poškodiť.

• 24 V pásik na 12 V zdroji zvyčajne nebude svietiť správne alebo bude svietiť len veľmi slabo.

Rozdiel medzi 12 V a 24 V pásom má vplyv aj na dĺžku vedenia a úbytok napätia. Pri dlhších úsekoch býva 24 V riešenie praktickejšie. Podrobnejšie porovnanie nájdete v článku Aký je rozdiel medzi 12 V a 24 V LED pásom a kedy sa oplatí ktorý?

Farba pásika určuje typ regulátora

Jednofarebný stmievač nevie meniť farby RGB pásika. Rovnako RGB ovládač bez samostatného bieleho kanála nie je plnohodnotnou náhradou RGBW ovládača. Pri adresovateľných pásoch je dôležitý aj správny dátový protokol; univerzálny analógový RGB regulátor s nimi nefunguje.

3. Ako vybrať vhodný zdroj k LED pásiku

Zdroj musí mať rovnaké výstupné napätie ako pásik a dostatočný výkon. Príkon pásika býva uvedený vo wattoch na meter, napríklad W/m.

1. Vynásobte príkon na meter plánovanou dĺžkou pásika.

2. K výsledku pridajte približne 20 % výkonovú rezervu.

3. Vyberte zdroj s rovnakým napätím a minimálne vypočítaným výkonom.

Príklad: Ak má pásik príkon 9,6 W/m a použijete 5 m, potrebuje 48 W. So zhruba 20 % rezervou vyberte zdroj s výkonom aspoň približne 60 W.

Skontrolujte tiež prúdové zaťaženie regulátora. Prúd vypočítate ako výkon vo wattoch delený napätím vo voltoch. Pri uvedenom 48 W páse na 12 V ide približne o 4 A. Regulátor musí zvládnuť aspoň tento prúd, ideálne s rezervou. Pri RGB a RGBW pásoch sledujte údaj výrobcu o maximálnom celkovom prúde aj prúde na kanál.

Pre montáž do nábytku, pod kuchynskú linku alebo do hliníkového profilu voľte zdroj podľa miesta montáže, odvetrania a požadovaného krytia. Zdroj nezakrývajte izoláciou ani ho neumiestňujte do priestoru bez možnosti odvádzať teplo.

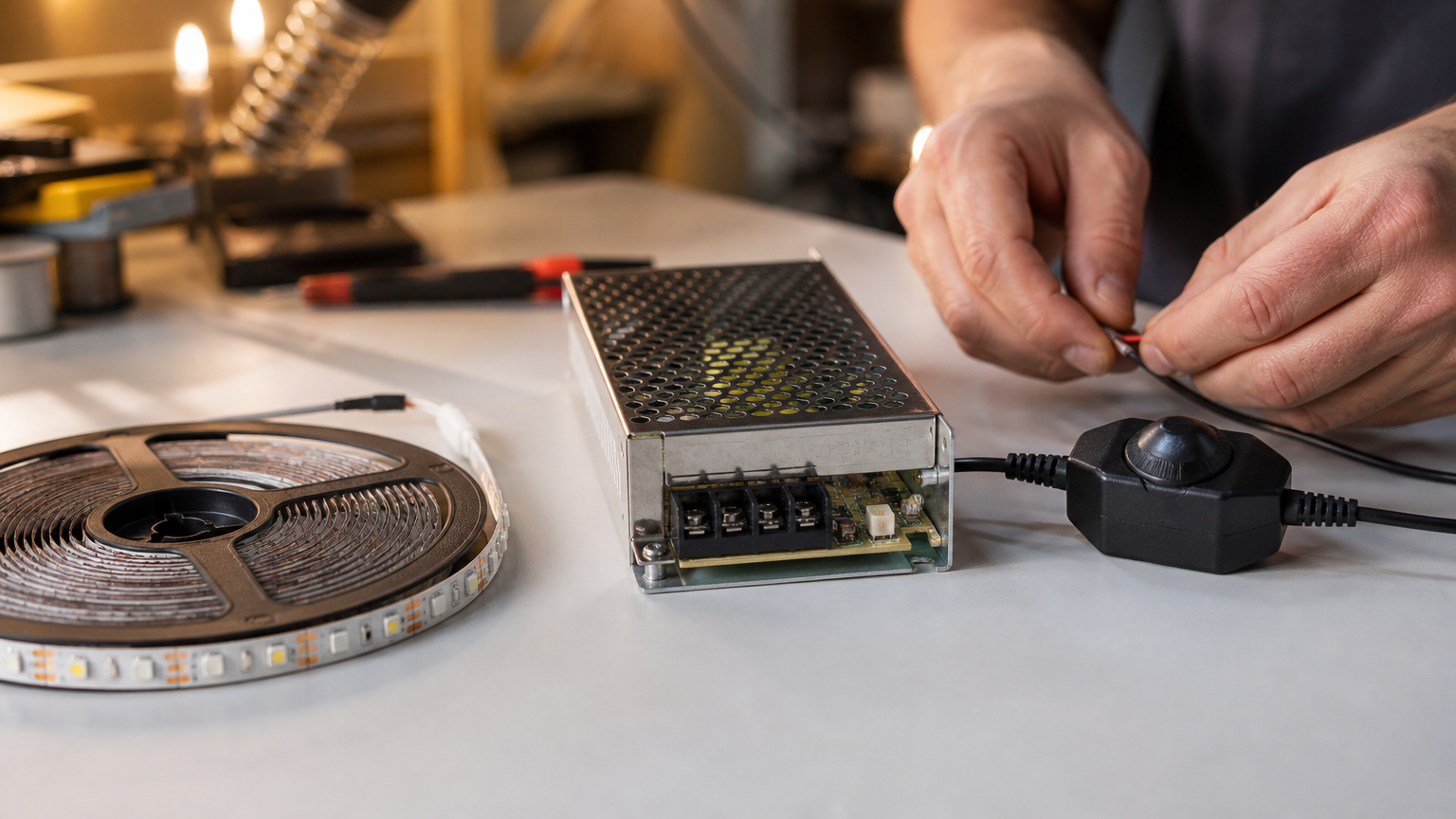

4. Ako zapojiť stmievač k jednofarebnému LED pásiku

Jednofarebný pásik má obyčajne dva kontakty: V+ alebo + a V− alebo −. Stmievač má na jednej strane vstup zo zdroja, často označený INPUT, a na druhej strane výstup k pásiku, označený OUTPUT alebo LED.

1. Vypnite napájanie a skontrolujte, že zdroj nie je pod napätím.

2. Pripojte výstup zdroja na vstup stmievača: plus zdroja na INPUT +, mínus zdroja na INPUT −.

3. Pripojte výstup stmievača na LED pásik: OUTPUT + na plus pásika a OUTPUT − na mínus pásika.

4. Skontrolujte pevnosť svoriek, aby sa nevytrhol žiadny vodič a aby sa holé časti vodičov vzájomne nedotýkali.

5. Až potom zapnite napájanie a overte zapnutie, vypnutie aj rozsah stmievania.

Dodržanie polarity je dôležité. Mnohé pásiky po prehodení plusu a mínusu nezasvietia, niektoré zariadenia môže nesprávne pripojenie poškodiť. Označenie svoriek má vždy prednosť pred farbou vodiča.

Čo ak má stmievač konektor a pásik voľné vodiče?

Konektory musia zodpovedať napätiu, polarite a prúdovému zaťaženiu. Pre trvalú montáž, vyšší výkon alebo umiestnenie v profile je často spoľahlivejšie vodiče pripojiť do skrutkovacích svoriek alebo ich kvalitne spájkovať a vhodne zaizolovať. Zlý kontakt sa zahrieva, spôsobuje blikanie a môže poškodiť spoj.

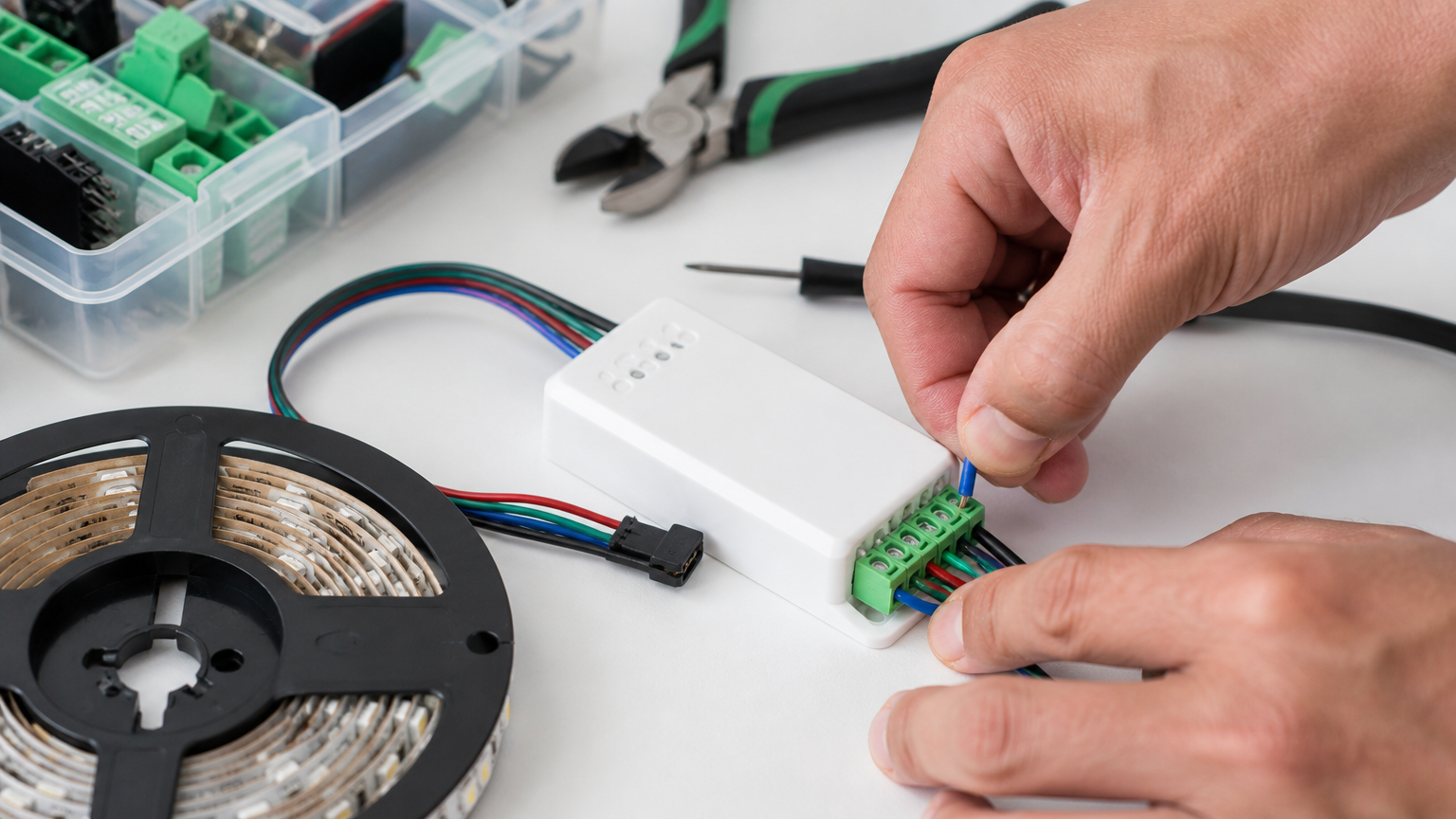

5. Ako zapojiť ovládač k RGB a RGBW LED pásiku

RGB ovládač má vstup zo zdroja a viac výstupných kanálov smerom k pásiku. Najčastejšie ide o spoločný kladný pól označený V+, + alebo COM a samostatné kanály R, G a B. Pri RGBW pribúda kanál W.

1. Na vstup ovládača pripojte 12 V alebo 24 V zo zdroja podľa označenia INPUT.

2. Na výstup ovládača pripojte spoločný plus pásika na svorku V+ alebo COM.

3. Vodiče označené R, G a B pripojte na rovnomenné kanály ovládača.

4. Pri RGBW páse pripojte aj samostatný biely vodič na W.

5. Vložte batériu do diaľkového ovládača, prípadne spárujte ovládač podľa návodu výrobcu.

6. Po zapnutí vyskúšajte červenú, zelenú, modrú, bielu a stmievanie. Tak rýchlo odhalíte prehodené kanály.

Ak sú farby pomiešané, vypnite napájanie a skontrolujte poradie R, G a B. Keď ovládač nereaguje, najprv overte napätie zdroja, polaritu na vstupe a stav batérie či spárovanie ovládača. Pri CCT páse musia byť výstupy pre teplú bielu a studenú bielu pripojené na správne kontakty WW a CW.

6. Kontrola zapojenia a najčastejšie chyby

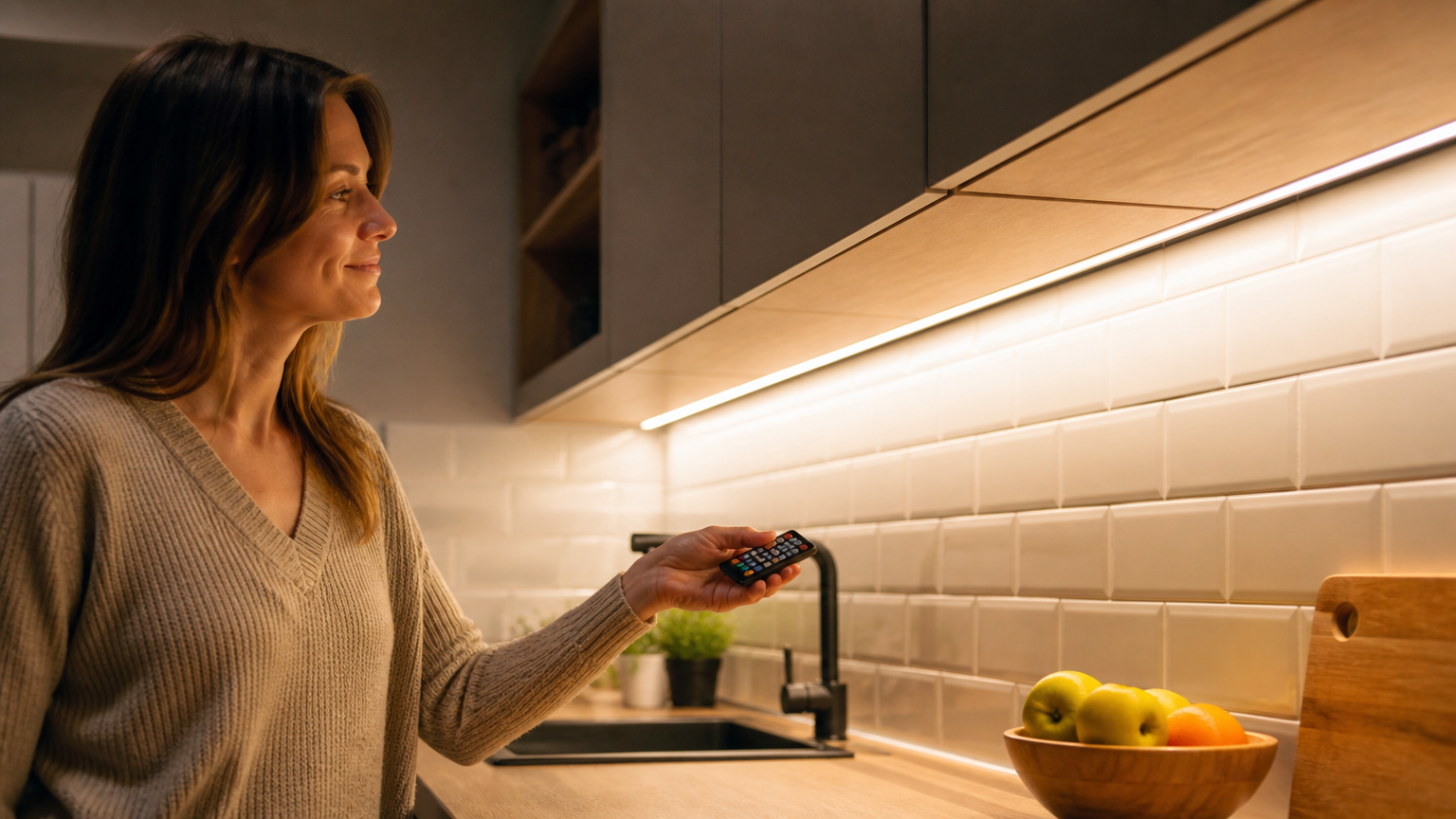

Pred zakrytím vodičov alebo nalepením celého pásika urobte skúšku pri plnej aj nízkej intenzite. Ak pásik funguje na stole, ale po montáži nie, problém býva často v konektore, zlomenom vodiči alebo v nedostatočnom zdroji.

• Pásik vôbec nesvieti: skontrolujte prívod 230 V k zdroju, výstupné napätie zdroja, poistku regulátora, polaritu a pevnosť spojov.

• Pásik bliká alebo sa vypína: zdroj alebo regulátor môže byť preťažený, prípadne je spoj nedostatočný.

• Koniec dlhého pásika svieti slabšie: ide o úbytok napätia. Použite primeraný prierez vodiča a pri dlhších úsekoch napájajte pásik z viacerých miest podľa odporúčania výrobcu.

• Stmievanie nejde: overte, že ide o stmievateľný jednosmerný PWM regulátor pre LED pásik, nie o stmievač určený pre 230 V žiarovky.

• Regulátor je horúci: okamžite vypnite napájanie a skontrolujte, či nie je prekročený jeho maximálny prúd alebo výkon.

Pri dlhých pásoch neprenášajte celý výkon cez jeden slabý konektor. Prívodné vodiče aj spoje vyberajte podľa prúdu, dĺžky a montážnych podmienok. LED pásik tiež montujte na vhodný povrch; hliníkový profil pomáha odvádzať teplo a predlžuje životnosť pásika.

Často kladené otázky

Ako zapojiť stmievač k LED pásiku?

Stmievač zapojte medzi výstup 12 V alebo 24 V zdroja a LED pásik. Plus a mínus zo zdroja patria na vstup stmievača a plus s mínusom z jeho výstupu na príslušné kontakty pásika. Napätie zdroja, stmievača aj pásika musí byť zhodné.

Môžem použiť 12 V stmievač na 24 V LED pásik?

Len ak výrobca stmievača výslovne uvádza rozsah 12–24 V DC. Regulátor označený iba 12 V na 24 V pásik nepripájajte.

Aký zdroj potrebujem k LED pásiku so stmievačom?

Potrebujete zdroj s konštantným napätím 12 V alebo 24 V podľa pásika. Jeho výkon vypočítajte z príkonu pásika na meter a dĺžky, potom pridajte približne 20 % rezervu. Stmievač musí zvládnuť výsledný prúd.

Dá sa stmievať každý LED pásik?

Väčšina bežných jednosmerných LED pásikov sa dá regulovať vhodným PWM stmievačom. Rozhodujú však pokyny výrobcu pásika a kompatibilita regulátora. Pri RGB, RGBW a CCT pásoch použite príslušný viac-kanálový ovládač.

Prečo LED pásik po zapojení ovládača nesvieti?

Najčastejšie príčiny sú nesprávne napätie, prehodená polarita, pripojenie pásika na vstup namiesto výstupu regulátora, uvoľnený konektor alebo nedostatočný výkon zdroja. Vypnite napájanie a postupne overte označenie všetkých svoriek.
