Aký je rozdiel medzi prúdovým chráničom typu AC, A, F a B a kedy ktorý potrebujete?
Neviete, či vám stačí prúdový chránič typu AC, alebo potrebujete A, F či B? V článku nájdete zrozumiteľné porovnanie podľa spotrebiča aj konkrétnej aplikácie v domácnosti a firme.
Aký je rozdiel medzi prúdovým chráničom typu AC, A, F a B a kedy ktorý potrebujete?
Pri výbere prúdového chrániča nestačí pozerať iba na menovitý prúd alebo citlivosť 30 mA. Rozhodujúci je aj typ chrániča podľa druhu reziduálneho prúdu – práve ten určuje, či bude ochrana fungovať správne pri bežných zásuvkových okruhoch, práčke, indukcii, fotovoltike, nabíjaní elektromobilu alebo pri zariadeniach s meničmi.
1. Čo znamená typ AC, A, F a B
Prúdový chránič sleduje, či časť prúdu „neuniká“ mimo bežného obvodu – napríklad cez poškodenú izoláciu, kovový plášť spotrebiča alebo človeka. Jednotlivé typy sa líšia tým, na aký tvar poruchového prúdu dokážu spoľahlivo reagovať.
Typ AC
Typ AC je určený pre striedavý sínusový reziduálny prúd. Je to základné riešenie pre jednoduché obvody bez zložitejšej elektroniky.
Typ A
Typ A reaguje nielen na striedavý sínusový reziduálny prúd, ale aj na pulzujúci jednosmerný reziduálny prúd. To je dôležité pri mnohých moderných spotrebičoch s elektronikou, usmerňovačmi a reguláciou výkonu.
Typ F
Typ F je vhodný pre vybrané jednofázové zariadenia s meničmi a frekvenčne riadeným pohonom. V praxi sa spája najmä so spotrebičmi, kde je vyšší nárok na správnu funkciu chrániča pri menených frekvenciách a elektronickom riadení.
Typ B
Typ B je najuniverzálnejší z uvedených typov. Je určený aj pre hladký jednosmerný reziduálny prúd, ktorý sa môže objaviť pri špecifických technológiách, ako sú fotovoltické systémy, nabíjanie elektromobilov, niektoré meniče alebo priemyselné zariadenia.
2. Rýchle porovnanie typov v tabuľke
Typ chrániča | Na aký reziduálny prúd reaguje | Typické použitie | Kedy nestačí |
|---|---|---|---|
AC | Striedavý sínusový | Jednoduché svetelné a zásuvkové obvody bez náročnej elektroniky | Spotrebiče s usmerňovaním, meničmi, reguláciou výkonu |
A | Striedavý sínusový a pulzujúci jednosmerný | Práčky, umývačky, kuchynské spotrebiče, bežné moderné domáce okruhy | Aplikácie s hladkým DC reziduálnym prúdom |
F | Rozšírené pokrytie pre jednofázové meničové zariadenia | Vybrané klimatizácie, tepelné čerpadlá, práčky s invertorom, zariadenia s frekvenčným riadením | Trojfázové alebo špecifické DC aplikácie, kde je požadovaný typ B |
B | Aj hladký jednosmerný reziduálny prúd | Fotovoltika, EV nabíjanie, frekvenčné meniče, priemysel | Nie je potrebný tam, kde výrobca výslovne povoľuje nižší typ |

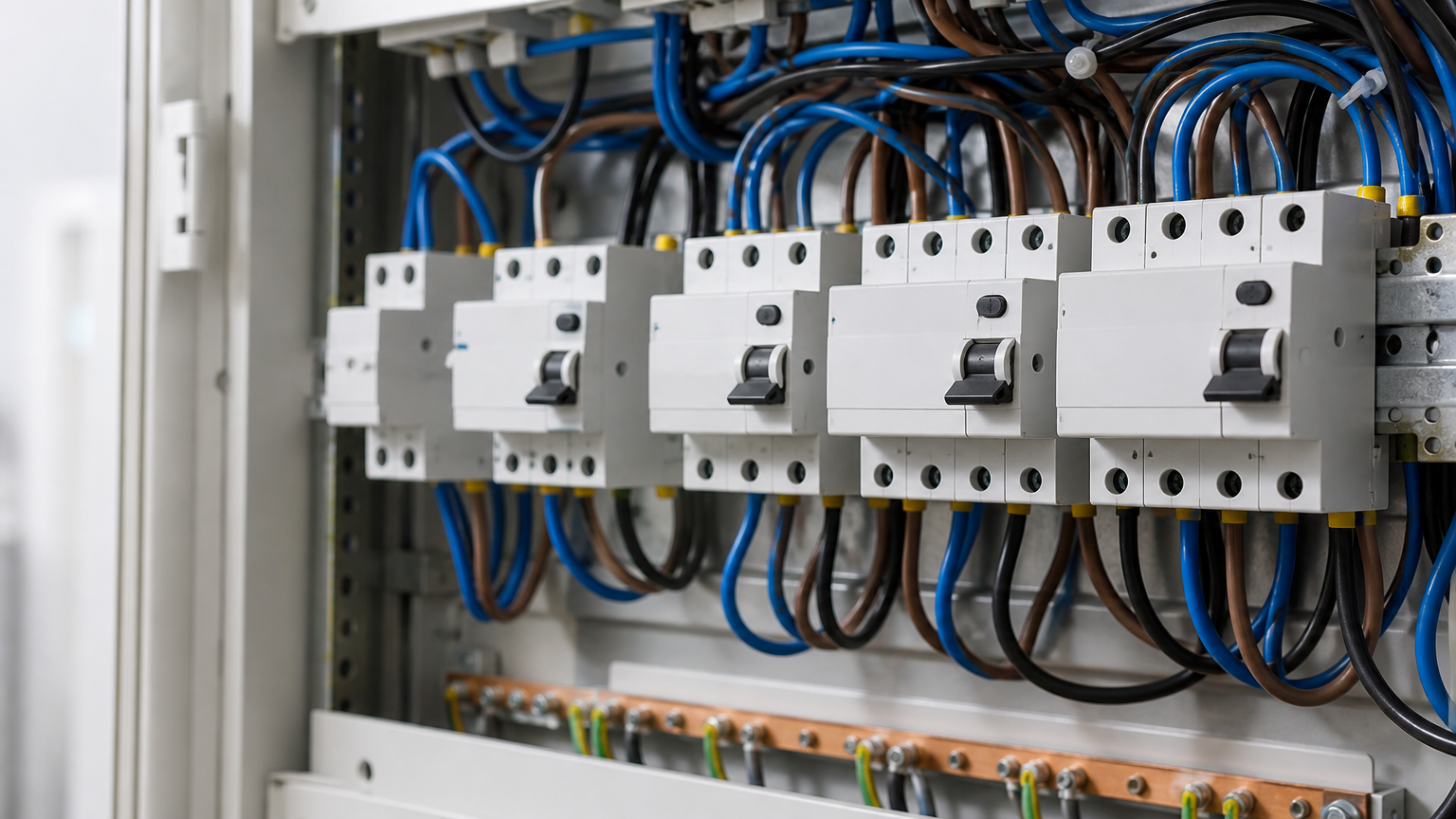

Ak hľadáte bežné riešenia pre domové rozvádzače, pozrite si kategóriu Prúdové chrániče, kde nájdete samostatné chrániče aj kombinované chrániče s ističom.
3. Kedy stačí AC a kedy radšej A
V praxi je najčastejšia otázka, či kúpiť typ AC alebo A. Práve tu vzniká najviac omylov.
Kedy sa používa typ AC
jednoduché svetelné okruhy,
základné zásuvkové obvody bez citlivej elektroniky,
staršie alebo technicky jednoduchšie inštalácie.
V ponuke nájdete napríklad Prúdový chránic ID 2P K 25A 30mA AC (Schneider), Prúdový chránic ID 2P K 40A 30mA AC (Schneider) alebo pre trojfázové obvody Prúdový chránic ID 4P K 40A 30mA AC (Schneider).
Kedy je lepšia voľba typ A
práčka a sušička,
umývačka riadu,
indukčná varná doska podľa požiadaviek výrobcu,
zásuvkové okruhy s modernými spotrebičmi,
okruhy, kde sú zdroje, elektronika a regulácia.
Pre väčšinu novších domácností je typ A často bezpečnejšia a perspektívnejšia voľba. Z ponuky CB Elektro sú to napríklad Prúdový chránic ACTI9 IID 2-pólový 25A 30mA A (Schneider), Prúdový chránic ID 2P K 25A 30mA A (Schneider), Prúdový chránic ACTI9 IID 2-pólový 40A 30mA A (Schneider) alebo Prúdový chránic ACTI9 IID 4-pólový 40A 30mA A (Schneider).
Ak nechcete kupovať nesprávny typ pre moderný spotrebič, pri nejasnosti je veľmi často vhodnejšie overiť, či výrobca nepožaduje typ A namiesto AC.
4. Typické aplikácie v domácnosti
Nižšie je praktické porovnanie podľa toho, čo ľudia najčastejšie riešia pri kúpe.
Aplikácia | Najčastejšie vhodný typ | Poznámka |
|---|---|---|
Bežný svetelný okruh | AC alebo A | Pri novších inštaláciách sa často zvažuje aj A |
Bežné zásuvky v izbe | AC alebo A | Závisí od charakteru pripojených spotrebičov |
Práčka | A | Častá voľba kvôli elektronike a riadeniu |
Sušička | A alebo F | Najmä pri invertorových riešeniach treba pozrieť výrobcu |
Umývačka riadu | A | Bežné odporúčanie pre moderné spotrebiče |
Indukčná doska | A, prípadne podľa výrobcu | Vždy overiť dokumentáciu zariadenia |
Klimatizácia / tepelné čerpadlo | F alebo B podľa výrobcu | Pri meničových technológiách je rozhodujúci návod |
Práčka a sušička
Ak riešite samostatný okruh pre práčku, typ A je vo väčšine prípadov rozumnejšia voľba než AC. Pri kombinovaných riešeniach môžete pozrieť aj Prúdový chránič kombinovaný 2mod. PFI2 B25/0,03A (SEZ Krompachy).
Indukcia
Pri indukčnej varnej doske sa nespoliehajte na odhad. Niektoré zariadenia majú konkrétne požiadavky výrobcu na typ chrániča. Ak dokumentácia uvádza typ A alebo vyšší, treba to rešpektovať.
Samostatné chrániče s ističom
V menších rozvádzačoch alebo pri samostatne chránených okruhoch môže byť praktické použiť chránič s ističom. V ponuke nájdete napríklad Prúdový chránic s isticom ACTI9 VIGI IDPN 2-pólový 20A/B 30mA AC(Schneider), Prúdový chránic s isticom ACTI9 VIGI IDPN 2-pólový 16A/B 30mA AC(Schneider) alebo Prúdový chránič kombinovaný 2mod. PFI2 C16/0,03 (SEZ Krompachy).
Ak vyberáte riešenie do bytu alebo domu, prejdite si celú kategóriu Prúdové chrániče a porovnajte si počet pólov, menovitý prúd, citlivosť a hlavne typ AC/A/F/B.

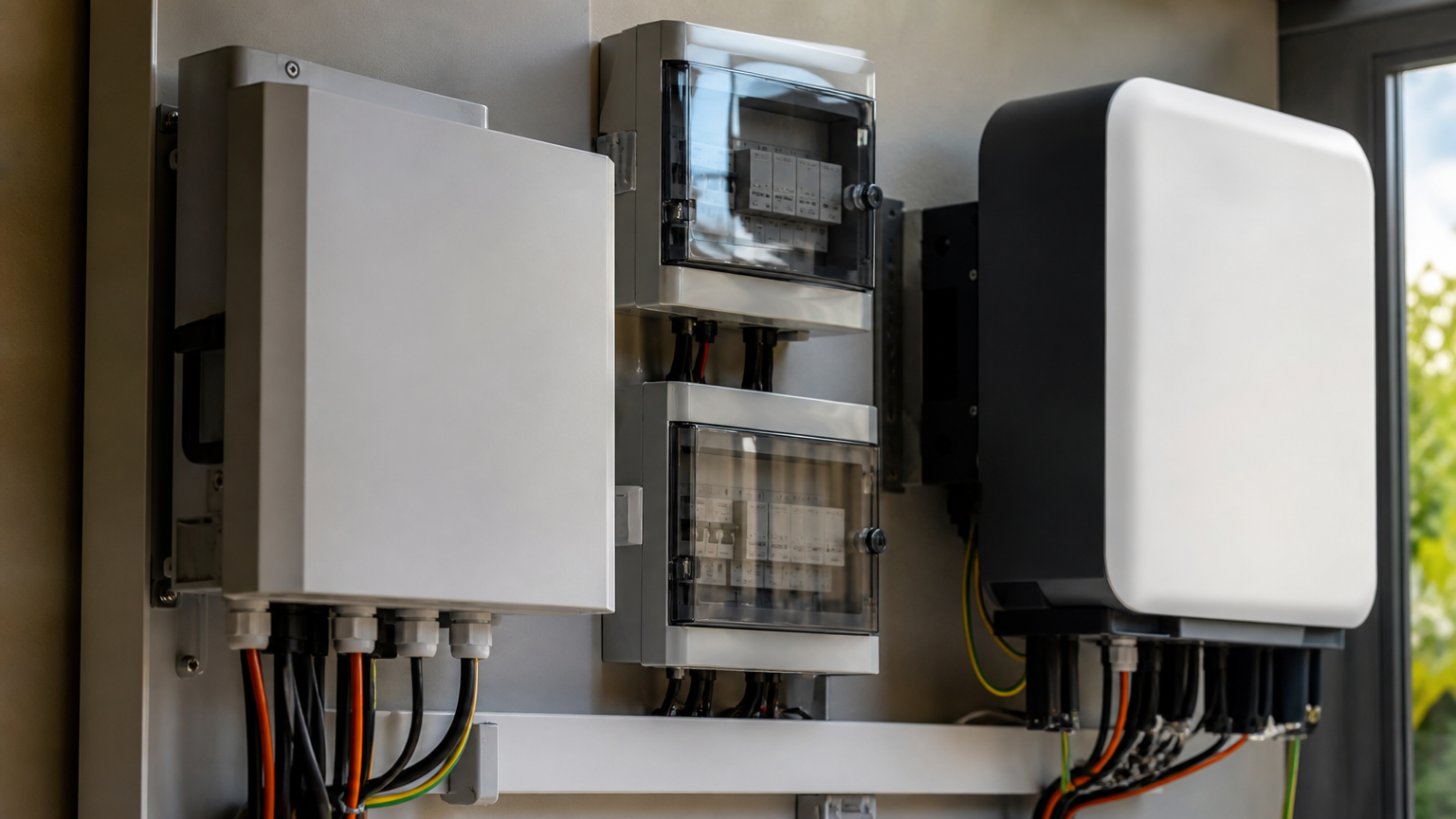

5. Kedy potrebujete F alebo B vo firme a technických aplikáciách
Typy F a B sa častejšie riešia pri technológiách, kde už nestačí jednoduché domové uvažovanie.
Typ F
Typ F sa používa tam, kde sú jednofázové frekvenčne riadené spotrebiče alebo zariadenia s invertorovou technológiou. Typické príklady môžu byť niektoré klimatizácie, tepelné čerpadlá, práčky s invertorovým motorom alebo špecifické pohony. Nie je to univerzálna náhrada za všetko – vždy treba overiť požiadavku výrobcu zariadenia.
Typ B
Typ B je dôležitý tam, kde sa môže objaviť hladký jednosmerný poruchový prúd. To býva relevantné najmä pri:
fotovoltických systémoch,
nabíjacích staniciach pre elektromobily,
frekvenčných meničoch,
niektorých priemyselných strojoch a technológiách.
Pri týchto aplikáciách sa nesnažte „ušetriť“ použitím typu AC alebo A bez overenia. Ak výrobca technológie alebo projekt vyžaduje typ B, je to zásadná podmienka správnej ochrany.
Vo firemných a technických aplikáciách je rozhodujúce aj to, či ide o 1-fázový alebo 3-fázový obvod, aký je charakter záťaže a či zariadenie obsahuje menič, usmerňovač alebo vlastnú detekciu DC zložky.
6. Ako nevybrať zlý chránič
Pri kúpe sa oplatí ísť podľa tohto jednoduchého postupu:
Zistite aplikáciu – bežné zásuvky, práčka, indukcia, fotovoltika, EV nabíjanie, menič.
Skontrolujte návod výrobcu zariadenia – pri indukcii, tepelnom čerpadle, wallboxe alebo meničoch je to kľúčové.
Overte typ reziduálneho prúdu – AC, A, F alebo B.
Vyberte správny počet pólov – 2P pre jednofázové, 4P pre trojfázové obvody.
Skontrolujte menovitý prúd a citlivosť – v domácnostiach býva často 30 mA pre ochranu osôb, ale konkrétne riešenie závisí od projektu.
Zvážte, či chcete samostatný chránič alebo chránič s ističom.
Ak riešite jednoduchý domový okruh, často si vystačíte s bežným riešením z kategórie Prúdové chrániče. Ak však ide o fotovoltiku, wallbox alebo technológiu s meničom, bez overenia požiadaviek výrobcu by sa typ nemal vyberať odhadom.
7. Čo ešte sledovať pri kúpe
Typ AC/A/F/B je len jedna časť výberu. Dôležité sú aj ďalšie parametre:
menovitý prúd – napríklad 25 A, 40 A, 63 A,
citlivosť – napríklad 30 mA pre ochranu osôb alebo vyššia hodnota pre iný účel,
počet pólov – 2P alebo 4P,
samostatný chránič vs. chránič s ističom,
charakteristika ističa pri kombinovanom prístroji,
požiadavky projektu a revízneho technika.
Ak potrebujete porovnať konkrétne produkty, v ponuke CB Elektro nájdete AC aj A vyhotovenia od Schneider, Legrand či SEZ Krompachy, napríklad Prúdový chránič PFB4 40/0,03 bez nadpr. (SEZ Krompachy), Prúdový chránič RX3 4P 63A 30MA AC alebo Prúdový chránič s ističom 1-pólový+N B/16A 6kA Typ:AC 30mA Rada:DX3 (Legrand).
Často kladené otázky
Aký je rozdiel medzi prúdovým chráničom typu AC, A, F a B?
Rozdiel je v tom, na aký druh reziduálneho prúdu chránič reaguje. Typ AC je základ pre striedavý sínusový prúd, typ A zvláda aj pulzujúci jednosmerný prúd, typ F je určený pre vybrané jednofázové meničové aplikácie a typ B aj pre hladký jednosmerný reziduálny prúd.
Kedy stačí prúdový chránič typu AC?
Typ AC môže stačiť pri jednoduchých svetelných alebo zásuvkových okruhoch bez náročnej elektroniky. Pri moderných spotrebičoch však často býva vhodnejší typ A alebo typ predpísaný výrobcom zariadenia.
Je práčka na typ AC alebo A?
Pri práčke sa veľmi často volí typ A, pretože moderné práčky obsahujú elektroniku a riadenie, pri ktorých je tento typ vhodnejší než AC.
Aký prúdový chránič na indukciu?
Pri indukčnej doske treba vychádzať z dokumentácie výrobcu. Často sa používa typ A, ale rozhodujúca je konkrétna požiadavka zariadenia a návrh elektroinštalácie.
Aký prúdový chránič na fotovoltiku?
Pri fotovoltike môže byť potrebný typ B, prípadne iné riešenie podľa konštrukcie meniča a požiadaviek výrobcu. Tu sa určite neoplatí vyberať len podľa ceny.
Aký prúdový chránič na nabíjanie elektromobilu?
Pri nabíjaní EV býva často rozhodujúca požiadavka na detekciu jednosmernej zložky. V závislosti od wallboxu môže byť potrebný typ B alebo riešenie, ktoré výrobca výslovne povoľuje.
Kedy potrebujem typ F?
Typ F sa používa pri vybraných jednofázových zariadeniach s invertorom alebo frekvenčným riadením. Typické sú niektoré klimatizácie, tepelné čerpadlá alebo spotrebiče s meničovým pohonom.
Môžem použiť typ AC namiesto typu A?
Ak výrobca zariadenia požaduje typ A, nie je správne nahrádzať ho typom AC. Chránič by nemusel spoľahlivo reagovať na všetky druhy poruchových prúdov, ktoré sa v danej aplikácii môžu vyskytnúť.
