Aký je rozdiel medzi ističom B16, C16 a D16 a kedy ktorý zvoliť?

Ak vyberáte istič do bytu, garáže, dielne alebo k motoru, nestačí pozerať len na číslo 16 A. Rozhodujúca je aj vypínacia charakteristika B, C alebo D, pretože práve tá určuje, ako citlivo bude istič reagovať na krátkodobý rozbehový prúd. V článku si zrozumiteľne porovnáme B16, C16 a D16, vysvetlíme, čo znamená označenie 16 A, a ukážeme, kedy sa ktorý typ hodí.

• 1. Čo znamená B16, C16 a D16

• 2. Hlavný rozdiel medzi charakteristikou B, C a D

• 3. Kedy zvoliť istič B16

• 4. Kedy zvoliť istič C16

• 5. Kedy zvoliť istič D16

• 6. B16 vs C16 vs D16 v tabuľke

• 7. Ako vybrať istič do bytu, dielne alebo pre motor

• 8. Na čo si dať pri výbere pozor

• Často kladené otázky

1. Čo znamená B16, C16 a D16

Označenie ističa sa skladá z dvoch dôležitých častí:

• B, C alebo D = vypínacia charakteristika, teda ako rýchlo istič reaguje na vyšší okamžitý prúd, napríklad pri rozbehu zariadenia,

• 16 A = menovitý prúd ističa, teda prúd, na ktorý je istič určený pri bežnej prevádzke.

Jednoducho povedané: všetky tri typy B16, C16 aj D16 sú 16-ampérové ističe, ale každý sa správa inak pri krátkodobom prúdovom náraze.

Ak teda riešite ističe do konkrétneho okruhu, písmeno je rovnako dôležité ako samotná hodnota prúdu.

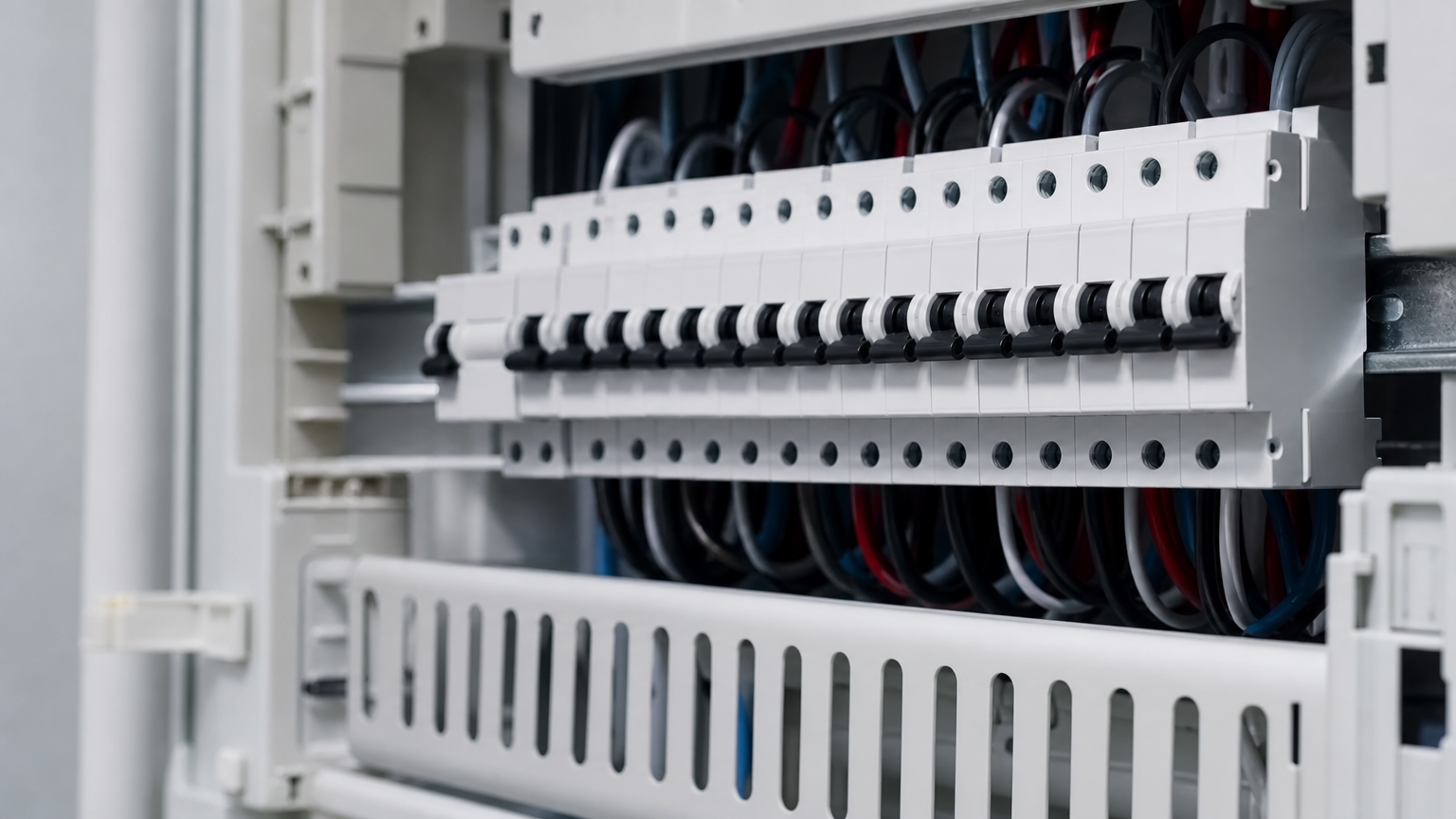

2. Hlavný rozdiel medzi charakteristikou B, C a D

Rozdiel medzi B16, C16 a D16 je najmä v tom, aký veľký krátkodobý nárazový prúd ešte istič toleruje bez okamžitého vypnutia.

• B = citlivejšia charakteristika, vhodná pre bežné obvody s malými rozbehovými prúdmi,

• C = stredná charakteristika, vhodná tam, kde sa objavujú vyššie rozbehové prúdy,

• D = menej citlivá charakteristika, používa sa pre zariadenia s vysokým rozbehovým prúdom.

V praxi to znamená, že obyčajné svetlá, zásuvkové obvody alebo bežné domáce spotrebiče si často vystačia s B charakteristikou. Naopak stroje, kompresory alebo niektoré motory môžu pri štarte krátkodobo odoberať výrazne viac prúdu, a preto pri nich býva vhodnejšia C alebo D charakteristika.

Nie je to však o tom, že C alebo D sú „silnejšie“ ističe. Ak majú všetky 16 A, ich menovitý prúd je rovnaký. Rozdiel je len v správaní pri špičke.

3. Kedy zvoliť istič B16

Istič B16 sa najčastejšie používa v bytovej a domovej elektroinštalácii. Je vhodný tam, kde nie sú výrazné rozbehové prúdy.

Typické použitie B16

• bežné zásuvkové okruhy v byte,

• svetelné a pomocné obvody, ak to zodpovedá projektu a zaťaženiu,

• okruhy s klasickými domácimi spotrebičmi bez veľkého štartovacieho nárazu.

Preto sa pri otázke ističe v byte veľmi často stretávate práve s B charakteristikou. V bytových rozvodoch je to bežná voľba, pretože reaguje citlivejšie a dobre chráni štandardné obvody.

Ak hľadáte riešenia pre klasické inštalácie, pozrite si kategóriu ističe na CB Elektro, kde nájdete rôzne vyhotovenia podľa počtu pólov, prúdu aj charakteristiky.

4. Kedy zvoliť istič C16

Istič C16 je vhodný tam, kde môže pri zapnutí vzniknúť vyšší krátkodobý prúd než v bežnej bytovej zásuvke. Typicky ide o garáž, menšiu dielňu alebo obvody s náročnejšími spotrebičmi.

Typické použitie C16

• zásuvkové obvody v garáži alebo dielni,

• obvody s náradím a menšími strojmi,

• zariadenia s transformátorom alebo motorom s bežným rozbehom,

• niektoré trojfázové okruhy podľa projektu a charakteru záťaže.

Ak viete, že na okruhu budú napríklad píly, kompresory menšieho výkonu alebo dielenské stroje s častejším rozbehom, C charakteristika býva častou voľbou. Práve preto sú v praxi obľúbené aj trojfázové ističe C alebo ističe C pre náročnejšie obvody.

Pre väčšie trojfázové rozvody sa používajú aj modely ako istič 3-pólový C/32A, istič 3-pólový C/40A alebo istič 3-pólový C/50A. Pri výbere však vždy musí sedieť nielen charakteristika, ale aj menovitý prúd, počet pólov a skratová odolnosť.

5. Kedy zvoliť istič D16

Istič D16 sa používa pri záťažiach s vysokým rozbehovým prúdom. Typicky ide o motory, kompresory, niektoré čerpadlá alebo špecifické stroje, ktoré pri štarte krátkodobo „potiahnu“ výrazne viac než pri bežnej prevádzke.

Typické použitie D16

• elektromotory s ťažším rozbehom,

• výkonnejšie kompresory,

• priemyselnejšie alebo špecifické dielenské zariadenia,

• technológie, kde by B alebo C istič pri štarte zbytočne vypínal.

D charakteristika sa do bežného bytu spravidla nedáva len preto, aby istič „nevypadával“. Ak istič vypína, treba najprv zistiť príčinu. Nesprávna voľba charakteristiky môže zhoršiť ochranu obvodu a nie je to univerzálne riešenie.

Pri motoroch je navyše dôležité riešiť celý obvod komplexne. Samotný istič nemusí stačiť ako jediné ochranné riešenie a konkrétny návrh by mal vychádzať z parametrov zariadenia a projektu.

6. B16 vs C16 vs D16 v tabuľke

Táto tabuľka je dobrý rýchly prehľad, ale konečný výber musí vždy zodpovedať konkrétnemu obvodu. Rozhoduje aj prierez vodičov, spôsob uloženia, dĺžka vedenia, impedancia slučky, počet pólov a požadovaná skratová odolnosť.

7. Ako vybrať istič do bytu, dielne alebo pre motor

Do bytu

Ak riešite klasický bytový okruh, najčastejšie prichádza do úvahy B charakteristika. Pre bežné domáce použitie býva štandardná voľba, ak to zodpovedá projektu elektroinštalácie.

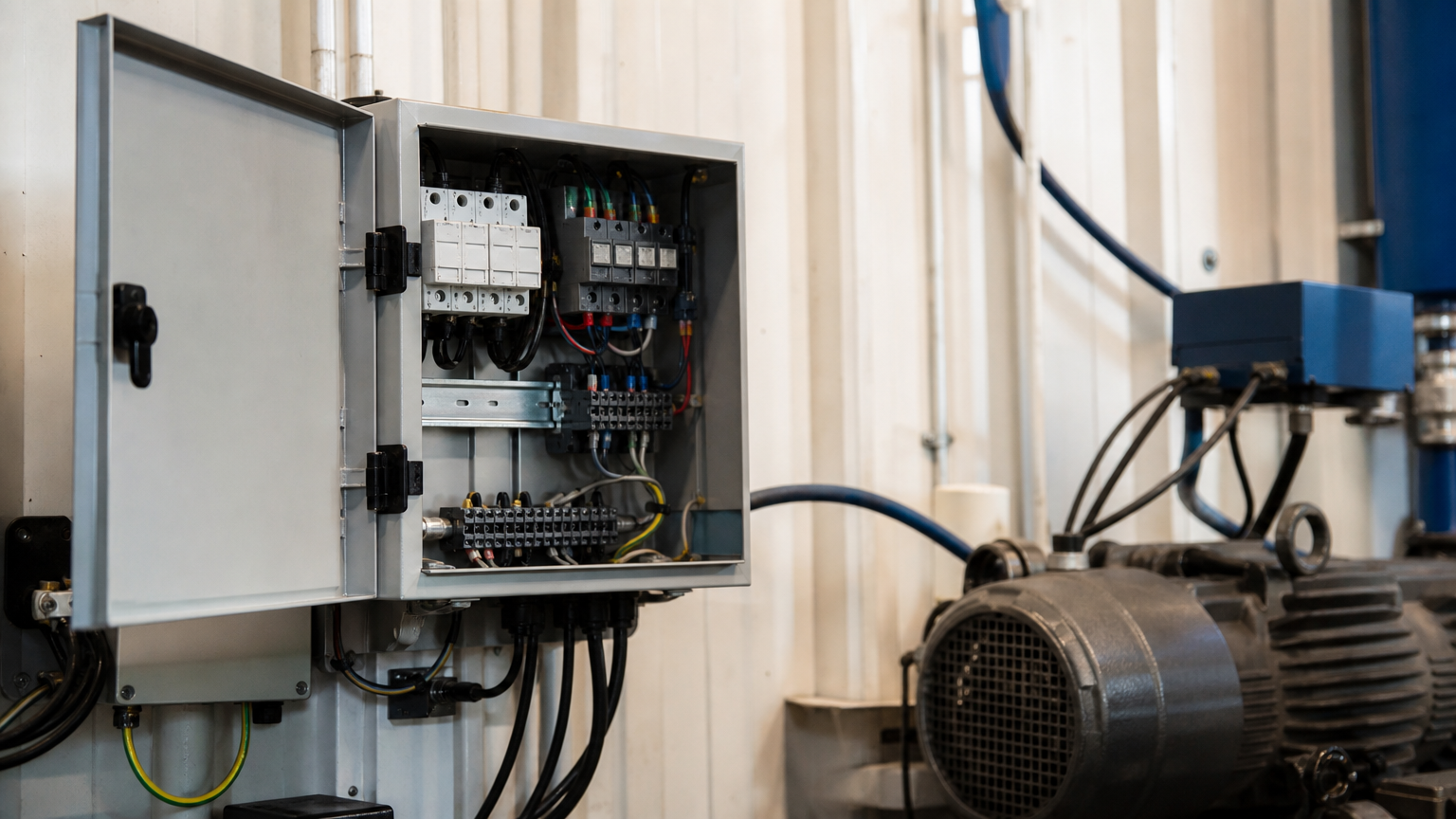

Do garáže alebo menšej dielne

Ak budete používať elektrické náradie, menšie stroje alebo zariadenia s vyšším rozbehovým prúdom, často dáva väčší zmysel C charakteristika. Typické sú aj trojfázový istič alebo 3 fázový istič pre dielenské zásuvky a stroje.

V takýchto prípadoch sa oplatí pozrieť aj na viacpólové vyhotovenia, napríklad 4-pólový istič Schneider C/50A alebo 3-pólový istič Eaton C/63A, ak riešite väčší rozvádzač či trojfázový prívod.

Pre motor

Pri motoroch býva často potrebná C alebo D charakteristika podľa rozbehu konkrétneho zariadenia. Tu už nestačí odhad podľa pocitu. Ak ide o motorový obvod, správny výber by mal vychádzať z technických údajov zariadenia a návrhu elektroinštalácie.

Ak si nie ste istí, bezpečnejšie je poradiť sa s elektrikárom, než kúpiť nevhodný typ len podľa označenia na internete.

Kompletnú ponuku nájdete v kategórii Ističe. Ak vyberáte pre väčší rozvádzač alebo trojfázový obvod, pozrite si aj modely ako istič 3-pólový B/50A, istič 3-pólový B/63A alebo istič 3-pólový C/63A.

8. Na čo si dať pri výbere pozor

1. Nemeňte B za C alebo D len preto, že istič občas vypne. Najprv treba zistiť, či je problém v preťažení, skrate, rozbehu spotrebiča alebo v samotnom návrhu obvodu.

2. Nevyberajte len podľa ampérov. Označenie 16 A nehovorí všetko. Rovnako dôležitá je charakteristika a ďalšie parametre.

3. Sledujte počet pólov. Iný istič sa hodí na jednofázový okruh a iný na trojfázový rozvod.

4. Všímajte si skratovú odolnosť. V ponuke nájdete rôzne hodnoty, napríklad 6 kA, 10 kA, 15 kA alebo 20 kA. Táto hodnota musí zodpovedať podmienkam inštalácie.

5. Pri hlavnom ističi alebo väčších prúdoch postupujte podľa projektu. Vyhľadávania ako hlavný istič 32A, hlavny istic 3x25a alebo hlavny istic 25a cena sú časté, ale pri hlavnom ističi rozhodujú aj požiadavky distribútora a konkrétna prípojka.

Ak riešite výmenu staršieho rozvádzača alebo staré ističe, nepozerajte len na to, čo bolo osadené predtým. Nový istič by mal byť zvolený podľa aktuálneho stavu inštalácie a požiadaviek obvodu.

V ponuke CB Elektro nájdete viac značiek, napríklad OEZ ističe, Eaton ističe aj ističe Legrand. Pri väčších aplikáciách môžu byť relevantné aj produkty ako Schneider C120H 3P 100A B 15kA, ETI 3-pólový B/100A 20kA alebo 3-pólový+N B/40A ETI.

Často kladené otázky

Aký je rozdiel medzi ističom B16, C16 a D16?

Všetky tri ističe majú menovitý prúd 16 A, ale líšia sa vypínacou charakteristikou. B16 reaguje citlivejšie na krátkodobý prúdový náraz, C16 znesie vyšší rozbehový prúd a D16 je určený pre zariadenia s výrazným štartovacím prúdom, napríklad niektoré motory.

Čo znamená označenie 16 A na ističi?

Hodnota 16 A označuje menovitý prúd ističa. Znamená to, že istič je určený pre obvod navrhnutý na takúto prúdovú záťaž. Neznamená to však, že každý 16 A istič je vhodný na každé použitie, pretože dôležitá je aj charakteristika B, C alebo D.

Istič B16 alebo C16 do bytu?

Do bežného bytu sa veľmi často používa B16, pretože je vhodný pre štandardné zásuvkové a domáce obvody. C16 sa volí skôr tam, kde sa očakáva vyšší rozbehový prúd spotrebičov alebo náradia. Konečné riešenie má vždy vychádzať z projektu a parametrov obvodu.

Ktorý istič zvoliť do dielne?

Do menšej dielne býva často vhodný C16, najmä ak sa používajú stroje alebo elektrické náradie s vyšším rozbehovým prúdom. Ak ide o náročnejšie zariadenia alebo motory, môže byť potrebná aj D charakteristika, ale to treba posúdiť podľa konkrétneho zariadenia.

Kedy použiť istič D16 pre motor?

D16 sa používa vtedy, keď má motor alebo zariadenie vysoký rozbehový prúd a bežnejší B alebo C istič by pri štarte zbytočne vypínal. Nie je to však univerzálne pravidlo pre každý motor. Rozhodujú technické údaje zariadenia a správny návrh ochrany obvodu.

Môžem namiesto B16 použiť C16, aby istič nevypadával?

Nie automaticky. Ak istič vypína, treba zistiť príčinu. Výmena za menej citlivú charakteristiku bez overenia môže byť nesprávna a z pohľadu ochrany obvodu nevhodná. Najlepšie je poradiť sa s odborníkom.

Aký istič zvoliť pre trojfázový obvod?

Pri trojfázovom obvode sa vyberá nielen charakteristika, ale aj počet pólov, menovitý prúd a skratová odolnosť. Pre bežné aplikácie môže ísť o 3-pólový alebo 4-pólový istič, pričom správna voľba závisí od typu záťaže a projektu elektroinštalácie.
