Môžem spojiť lankový a plný vodič v jednej WAGO svorke? Prierez, odizolovanie a najčastejšie chyby

Potrebujete v krabici spojiť pevný vodič z inštalácie s lankovým vodičom od svietidla? V jednej bezskrutkovej svorke to môže byť správne riešenie, ale iba ak konkrétny typ svorky povoľuje oba druhy Cu vodičov a dodržíte jeho označený rozsah prierezov aj dĺžku odizolovania. Ukážeme si bezpečný postup, rozdiel medzi pákovou a zasúvacou svorkou aj chyby, ktoré môžu viesť k zlému kontaktu.

• Kedy možno spojiť lankový a plný vodič
• Páková alebo zasúvacia svorka
• Prierez vodiča a správne odizolovanie
• Postup spojenia vodičov vo svorke
• Najčastejšie chyby pri použití WAGO svoriek
• Bezpečnosť a materiál vodičov
• Často kladené otázky

Kedy možno spojiť lankový a plný vodič v jednej WAGO svorke

Áno, lankový a plný medený vodič možno spojiť v jednej svorke, ak to výrobca výslovne uvádza pre daný model. Neplatí to automaticky pre každú pružinovú ani zasúvaciu svorku. Rozhodujú údaje vytlačené priamo na svorke, v návode alebo v technickom liste: prípustný typ vodiča, rozsah prierezov, počet vodičov a menovité elektrické údaje.

Plný vodič má jedno pevné medené jadro. Najčastejšie je v pevných domových rozvodoch. Lankový vodič tvorí viac jemných medených drôtikov; nájdete ho napríklad v prívodoch svietidiel, flexibilných kábloch a niektorých spotrebičoch. Pri spojovaní nie je problém samotná kombinácia týchto dvoch konštrukcií, ale nesprávna svorka, nevhodný prierez alebo poškodené lanká.

Kontrola pred použitím

• Overte, že oba vodiče sú meden é a konkrétna svorka je určená pre Cu vodiče.
• Skontrolujte na svorke povolené vyhotovenie vodiča: plný, lankový alebo jemne lankový.
• Každý vodič musí samostatne spadať do povoleného rozsahu prierezov.
• Počet obsadených otvorov nesmie presiahnuť počet pólov svorky.
• Dodržte dĺžku odizolovania označenú výrobcom konkrétnej svorky.

Praktickou voľbou pre spoj, kde sa môže striedať pevný aj ohybný vodič, býva pákový typ určený pre oba druhy vodičov. Napríklad páková svorka WAGO 221-415 má výrobcom uvedený rozsah 0,14 až 4 mm²; pred použitím však vždy porovnajte údaj na balení a svorke s vodičmi, ktoré naozaj pripájate.

Páková alebo zasúvacia svorka: ktorá je vhodná na lankový vodič?

Najdôležitejšie pravidlo znie: nevyberajte svorku iba podľa počtu otvorov alebo podľa toho, že sa jej hovorí „WAGO“. Typ pripojenia určuje, aký vodič sa dá spoľahlivo upevniť.

Zasúvacie svorky sú pohodlné, no vodič sa do nich musí zasunúť správnym typom a až na doraz. Pre určené aplikácie si môžete pozrieť napríklad 3-násobné zasúvacie svorky 2,5 mm². Ak pripájate lankový vodič, nespoliehajte sa na to, že „sa tam zmestí“: rozhoduje špecifikácia konkrétneho výrobku.

Ak potrebujete mať po ruke viac rozmerov a typov, vhodná je kombinovaná sada svoriek v kufríku. Na výber jednotlivých typov, počtu pólov a príslušenstva prejdite do kategórie WAGO svorky bezskrutkové.

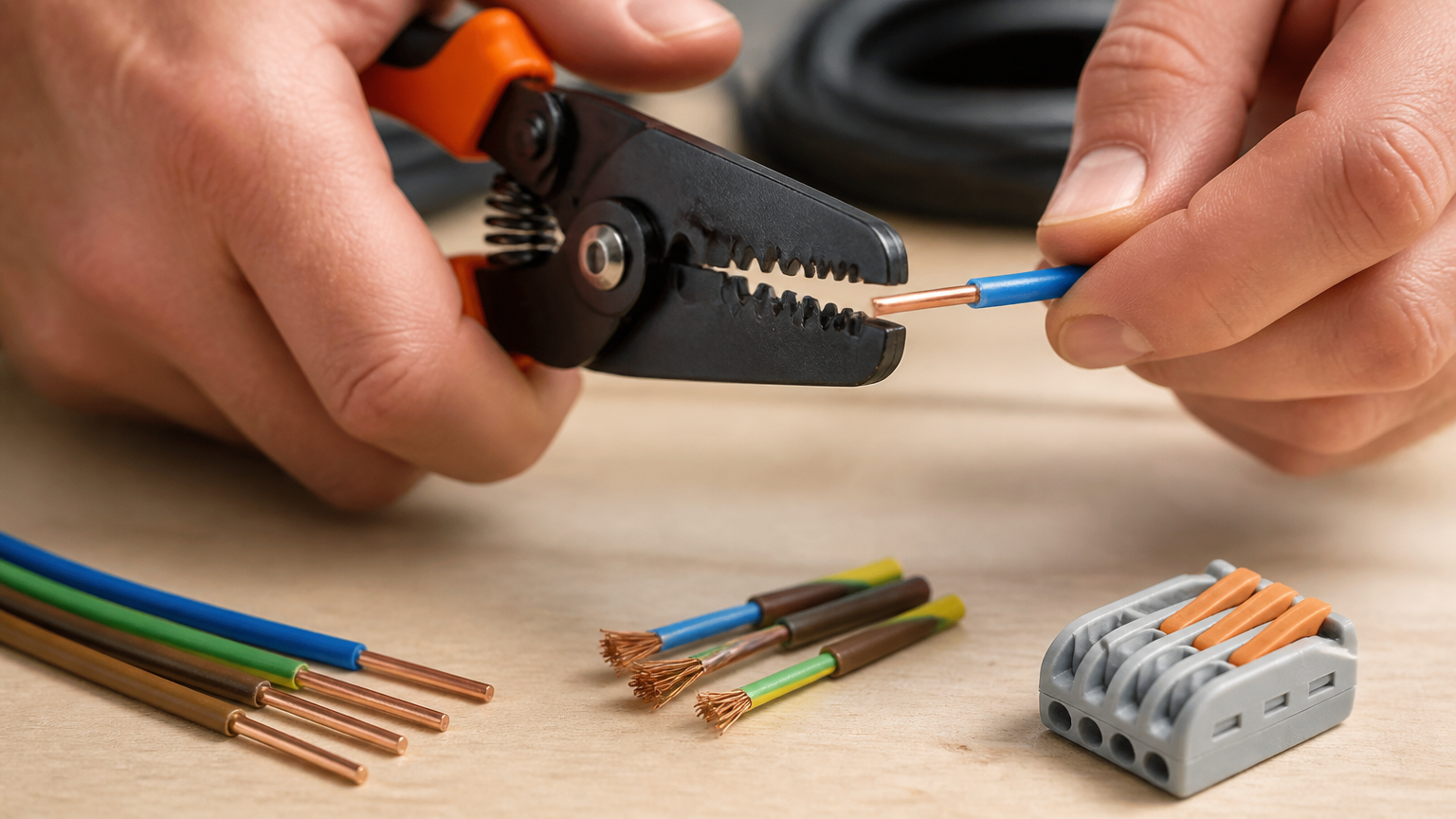

Prierez vodiča a správne odizolovanie

Prierez vodiča sa uvádza v mm² a nie je to jeho vonkajší priemer s izoláciou. Hodnotu zistíte podľa označenia kábla, dokumentácie alebo vhodným meraním. Svorka musí prijať každý pripojený vodič vo svojom povolenom rozsahu. Nie je správne predpokladať, že ak svorka zvládne napríklad jeden hrubší vodič, vyhovuje bez kontroly aj pre tenký lankový vodič.

Odizolujte presne podľa rysky

Dĺžka odizolovania nie je univerzálna. Nájdete ju priamo na tele svorky alebo v dokumentácii výrobcu. Odizolovací nástroj nastavte na túto hodnotu. Príliš krátko odizolovaný vodič nemusí dosiahnuť do kontaktnej časti; pri príliš dlhom odizolovaní môže za svorkou ostať odkrytá meď.

• Izoláciu odstráňte čisto, bez zárezov do medeného jadra.
• Pri lanku skontrolujte, či žiadny jemný drôtik nezostal odtrhnutý, ohnutý mimo zväzku alebo vytŕčajúci.
• Vodič neskrúcajte s iným vodičom pred vložením do svorky.
• Do jedného otvoru vkladajte iba taký počet vodičov, aký povoľuje výrobca; spravidla patrí jeden vodič do jedného vstupu.

Pri lanku sa riaďte pokynmi výrobcu svorky aj vodiča. Nepridávajte dutinku len preto, že je vodič lankový, a neodstraňujte ju, ak je použitá podľa požiadaviek konkrétneho pripojenia. Svojvoľne pocínované konce lankových vodičov do pružinových svoriek nepatria: mäkký cín môže časom zmeniť prítlak kontaktu.

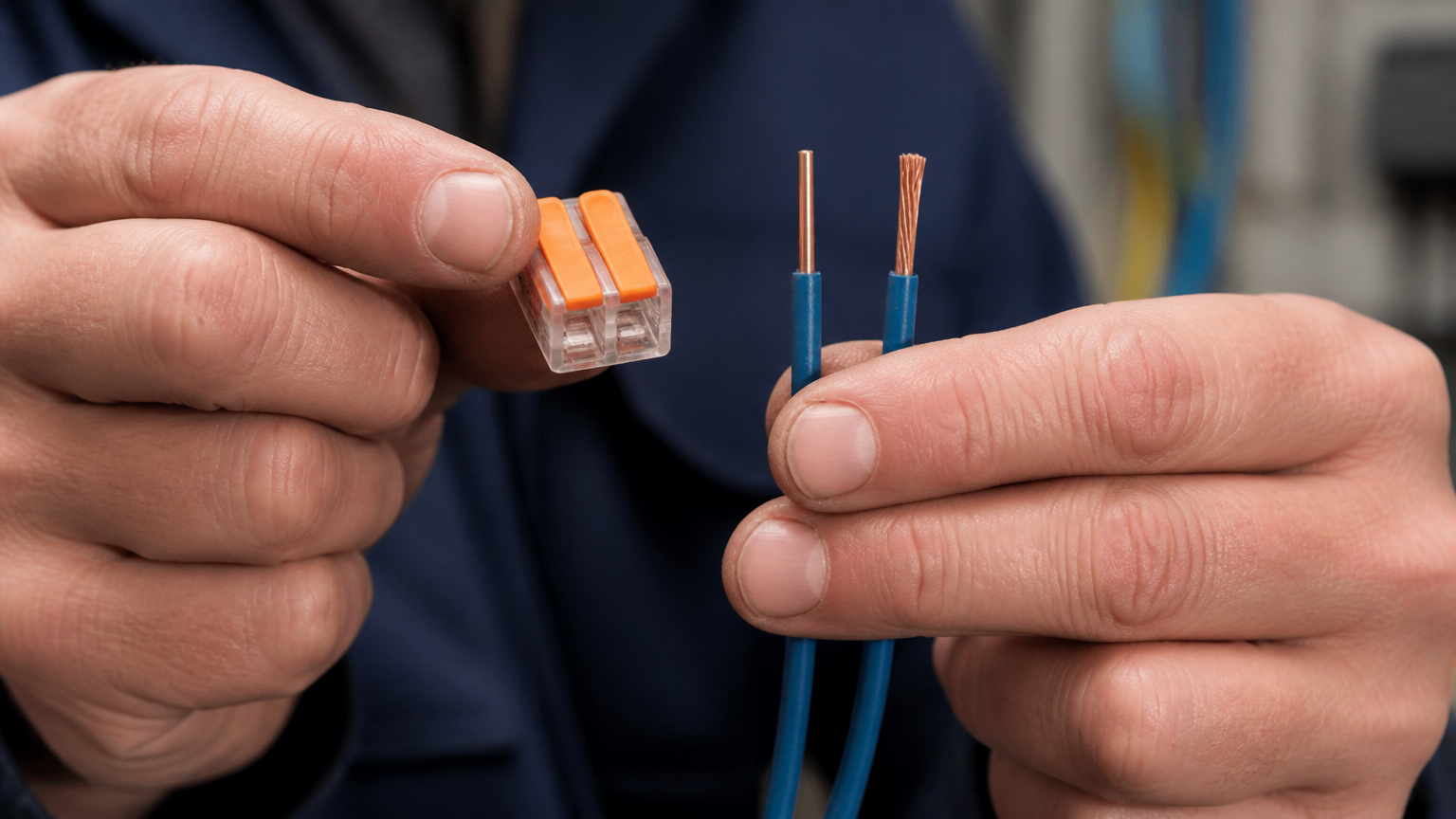

Ako správne spojiť lankový a plný vodič vo WAGO svorke

Pred akoukoľvek manipuláciou vypnite príslušný istič, zabezpečte ho proti opätovnému zapnutiu a vhodnou skúšačkou overte beznapäťový stav. Nové spoje v pevnej elektroinštalácii, zásahy do rozvádzača a práce na sieťových rozvodoch smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z.

1. Prečítajte údaje na svorke: typ vodiča, prierez, počet pólov a dĺžku odizolovania.
2. Skontrolujte izoláciu a medené jadro. Poškodený, sčernený, zoxidovaný alebo príliš krátky koniec vodiča odstrihnite a pripravte nanovo.
3. Odizolujte každý vodič na výrobcom určenú dĺžku. Pri lanku zachovajte všetky drôtiky pohromade.
4. Pri pákovej svorke zdvihnite páčku príslušného otvoru, zasuňte vodič až na doraz a páčku úplne sklopte.
5. Pri zasúvacej svorke použite iba vodič, ktorý daný model povoľuje, a zasuňte ho priamo až na doraz.
6. Vykonajte jemnú ťahovú kontrolu každého vodiča. Netahajte silou, len overte, že vodič nie je voľný.
7. Vizuálne skontrolujte, že pri vstupe nie je viditeľná odizolovaná meď a že spoj nebude v krabici namáhaný ťahom ani ostrým ohybom.

Na spojenie dvoch vodičov v rozsahu uvedenom výrobcom môže byť praktická 2-vodičová spojovacia svorka pre 0,75 až 4 mm². Pred montážou si však skontrolujte vyhotovenie konkrétneho kusu a jeho údaje na obale; samotný rozsah prierezov nenahrádza overenie kompatibility typu vodiča.

Najčastejšie chyby pri použití WAGO svoriek

Vodič nie je zasunutý až na doraz

Kontakt môže byť nedostatočný, vodič sa môže uvoľniť a prechodový odpor sa môže zvyšovať. Zasunutie nikdy neposudzujte iba podľa pocitu; pomôže kontrola cez priezor svorky, ak ho daný model má, a jemná ťahová skúška pri odpojenom obvode.

Príliš veľa alebo príliš málo odstránenej izolácie

Krátky holý koniec nemusí byť spoľahlivo zachytený. Príliš dlhý koniec zasa môže ponechať mimo krytia živú meď. Použite mierku priamo na svorke alebo údaj výrobcu, nie odhad.

Poškodené žily lankového vodiča

Ak pri odizolovaní odrežete časť drôtikov, zmenší sa skutočný prierez vodiča a spoj nemusí zodpovedať pôvodnému návrhu. Vytŕčajúci drôtik môže navyše spôsobiť neželaný kontakt so susedným pólom. Taký koniec vždy pripravte znovu.

Nesprávny prierez alebo nevhodný typ svorky

Vodič mimo určeného rozsahu do svorky netlačte. Rovnako nepoužívajte zasúvaciu svorku pre lankový vodič, ak výrobca túto kombináciu neuvádza. Ak potrebujete viac spojov v rozvodnej krabici, počet pólov voľte podľa počtu spájaných vodičov, nie podľa voľného miesta v krabici; k dispozícii sú napríklad aj 5-vodičové spojovacie svorky.

Bezpečnosť a materiál vodičov

Tento postup sa týka medených vodičov a svoriek určených pre Cu. Nemiešajte materiály vodičov naslepo. Hliníkové vodiče, kombinácie Cu a Al a staré inštalácie vyžadujú svorku, prípravu a postup výslovne určené výrobcom pre daný materiál. Nevhodný spoj môže korodovať, prehrievať sa alebo stratiť spoľahlivý kontakt.

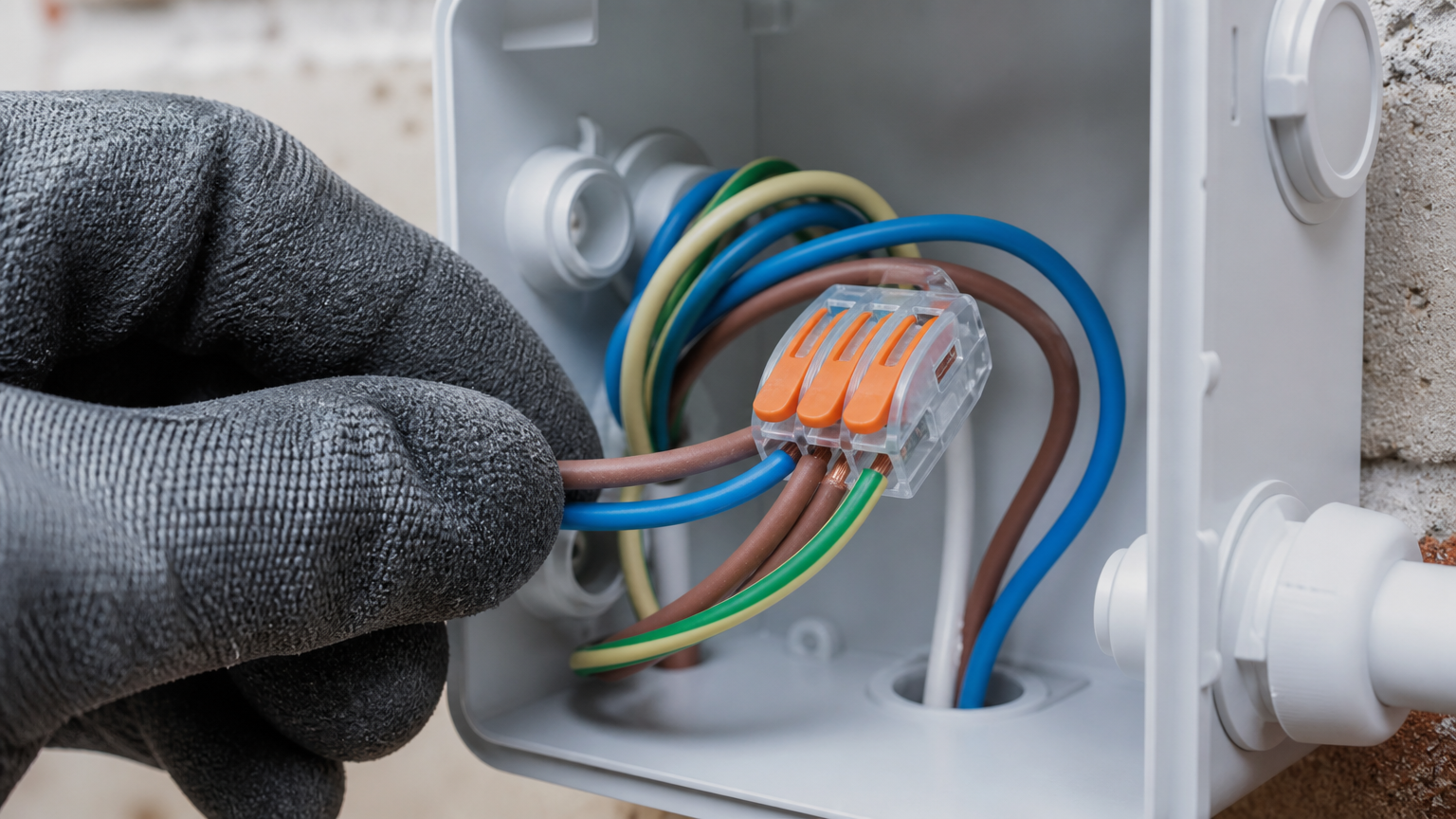

Svorky patria do vhodnej elektroinštalačnej krabice alebo krytu, kde je spoj chránený pred dotykom, vlhkosťou a mechanickým namáhaním. Nezakrývajte spoj neprístupne do steny bez správnej krabice a nenechávajte ho voľne visieť pri svietidle. Ak vodiče nesedia rozmerom, sú staré alebo je izolácia poškodená, riešenie neimprovizujte a zavolajte elektrikára.

Často kladené otázky

Môžem spojiť lankový a plný vodič v jednej WAGO svorke?

Áno, ak je konkrétna svorka výrobcom určená pre oba druhy medených vodičov a oba vodiče sú v povolenom rozsahu prierezov. Vždy skontrolujte označenie presného typu svorky.

Ako správne spojiť lankový a plný vodič vo WAGO svorke?

Po odpojení a overení beznapäťového stavu vodiče odizolujte na dĺžku uvedenú na svorke, vložte každý do samostatného vstupu až na doraz a vykonajte jemnú ťahovú aj vizuálnu kontrolu. Pri pevnej sieťovej inštalácii smie spoj vykonať iba kvalifikovaný elektrikár.

Aký prierez vodiča môžem vložiť do svorky?

Len prierez uvedený na konkrétnej svorke alebo v jej technickom liste. Rozsahy sa líšia podľa série a typu svorky; neodhadujte ich podľa vzhľadu ani podľa prierezu druhého vodiča v spoji.

Môžem dať lankový vodič do zasúvacej svorky?

Iba vtedy, keď dokumentácia daného zasúvacieho modelu výslovne povoľuje príslušný druh lankového vodiča. Ak to uvedené nie je, zvoľte vhodnú pákovú svorku alebo sa poraďte s elektrikárom.

Musím na lankový vodič použiť dutinku?

Riaďte sa návodom konkrétnej svorky. Dutinka nie je všeobecná náhrada za správne zvolenú svorku a nesmie sa použiť spôsobom, ktorý výrobca nepripúšťa.

Čo ak po zasunutí vidím medený vodič?

Spoj nepovažujte za hotový. Vodič vyberte podľa pokynov výrobcu, skontrolujte dĺžku odizolovania a pripravte koniec znovu tak, aby za vstupom svorky nezostala odkrytá meď.
