Ako na inštaláciu káblov do sadrokartónu, aby boli splnené všetky bezpečnostné normy

Inštalácia káblov do sadrokartónu vyzerá na prvý pohľad jednoducho, no práve pri dutých priečkach a podhľadoch vzniká veľa chýb, ktoré môžu neskôr znamenať poruchu, prehrievanie vodičov alebo problém pri revízii. V tomto článku si prejdeme, na čo si dať pozor pri vedení káblov v sadrokartóne, aké zásady bezpečnosti dodržať, aké príslušenstvo použiť a ktorým chybám sa vyhnúť.

• 1. Čo pri sadrokartóne riešia bezpečnostné normy

• 2. Kade viesť káble v sadrokartónovej priečke alebo podhľade

• 3. Vhodné uchytávacie príslušenstvo a ochrana káblov

• 4. Izolácia, horľavosť a tepelné namáhanie

• 5. Odporúčaný postup inštalácie krok za krokom

• 6. Časté chyby pri inštalácii káblov do sadrokartónu

• 7. Kedy zavolať elektrikára alebo revízneho technika

• Často kladené otázky

1. Čo pri sadrokartóne riešia bezpečnostné normy

Pri elektroinštalácii v sadrokartóne nejde len o to, aby kábel "nejako vošiel" do dutiny. Dôležité je, aby bolo vedenie mechanicky chránené, nebolo zbytočne tepelne namáhané, neprechádzalo rizikovými miestami bez ochrany a aby sa dalo bezpečne prevádzkovať aj kontrolovať.

V praxi sa sledujú najmä tieto zásady:

• ochrana pred mechanickým poškodením – najmä na hranách profilov, pri prestupoch a v miestach, kde môže dôjsť k pritlačeniu kábla,

• správny spôsob uloženia vodičov – aby neboli voľne pohodené v konštrukcii bez opory a ochrany,

• vplyv tepla a izolácie – tepelná izolácia môže zhoršiť chladenie kábla,

• vhodnosť použitých materiálov – krabice, chráničky, príchytky a ďalšie prvky musia byť určené pre elektroinštalácie,

• prehľadnosť trás – vedenie má ísť logicky a predvídateľne, aby sa pri neskoršom vŕtaní alebo montáži minimalizovalo riziko zásahu do kábla.

Ak ide o novú elektroinštaláciu alebo väčší zásah, správne riešenie by malo zodpovedať projektu a výsledok má vedieť obhájiť aj pri revízii. Pri rodinných domoch a bytoch sa často podceňuje najmä uloženie kábla pri kovových profiloch a v tepelnej izolácii.

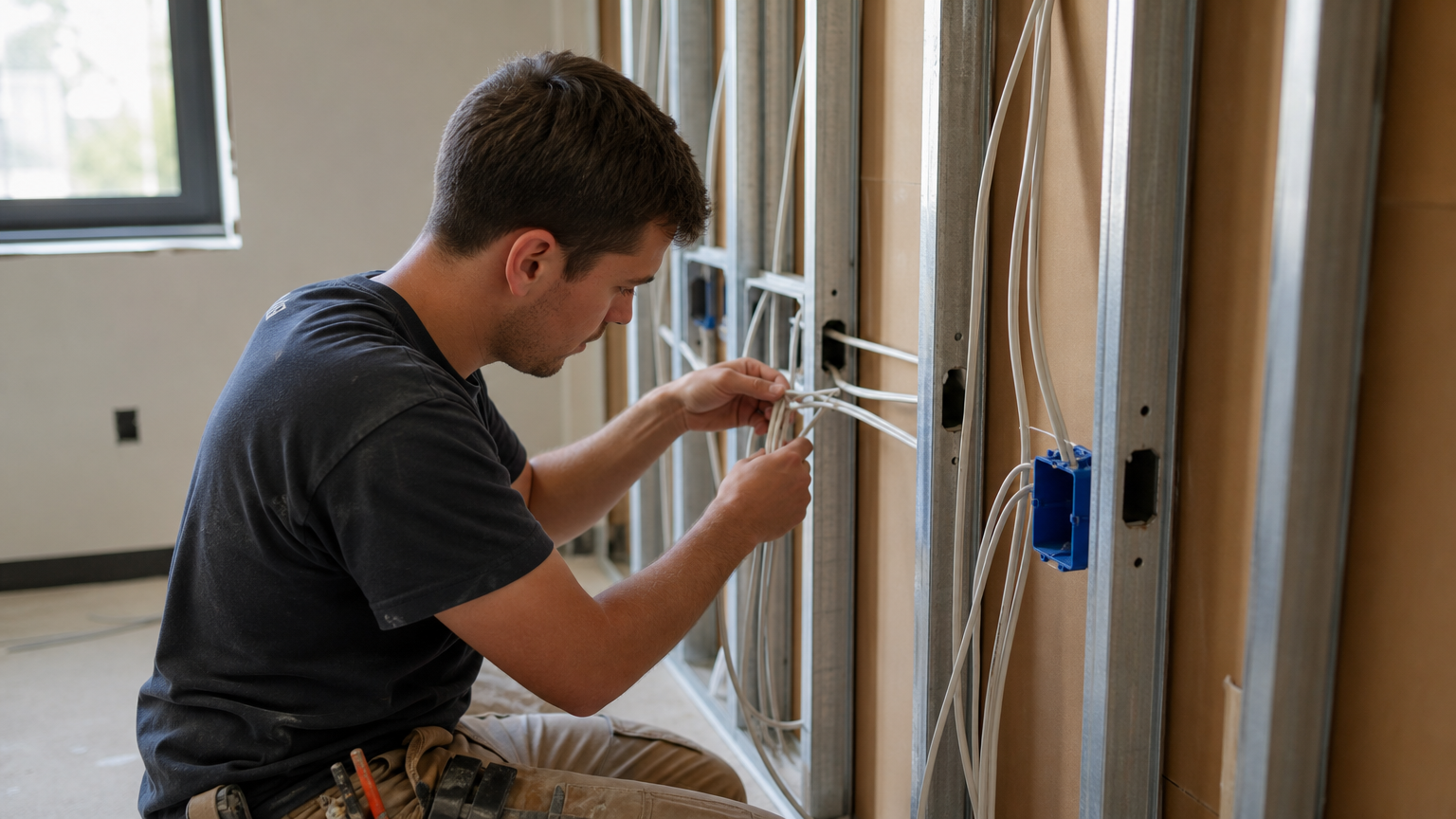

2. Kade viesť káble v sadrokartónovej priečke alebo podhľade

Káble by sa mali viesť tak, aby ich trasa bola čo najjasnejšia a aby sa obmedzilo riziko poškodenia pri ďalších prácach. V sadrokartóne je dôležité myslieť nielen na samotnú montáž, ale aj na budúce vŕtanie políc, svietidiel, televízorov či kuchynských skriniek.

Vodorovné a zvislé trasy

Najbezpečnejšie je držať sa logických zvislých a vodorovných trás od zásuviek, vypínačov a rozvodných krabíc. Tak je neskôr jednoduchšie odhadnúť, kde vedenie ide. Náhodné šikmé ťahanie káblov je častá chyba.

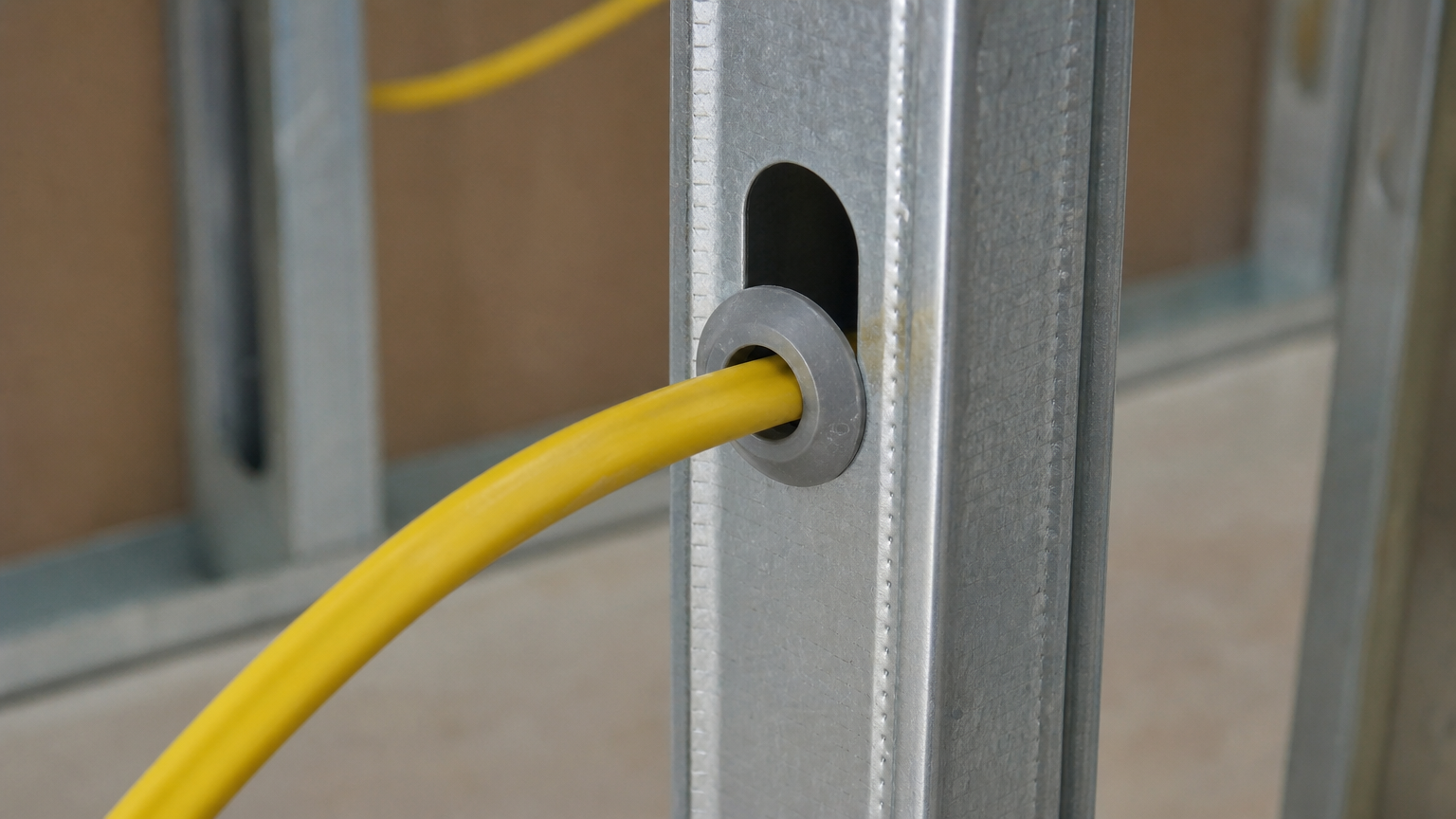

Prestupy cez kovové profily

Ak kábel prechádza cez kovový CW, UW alebo iný profil, nesmie sa opierať o ostrú hranu. Prestup musí byť riešený tak, aby sa izolácia vodiča časom nepoškodila vibráciami, tlakom alebo pohybom konštrukcie. Práve tu má význam ochranná priechodka alebo vhodná chránička.

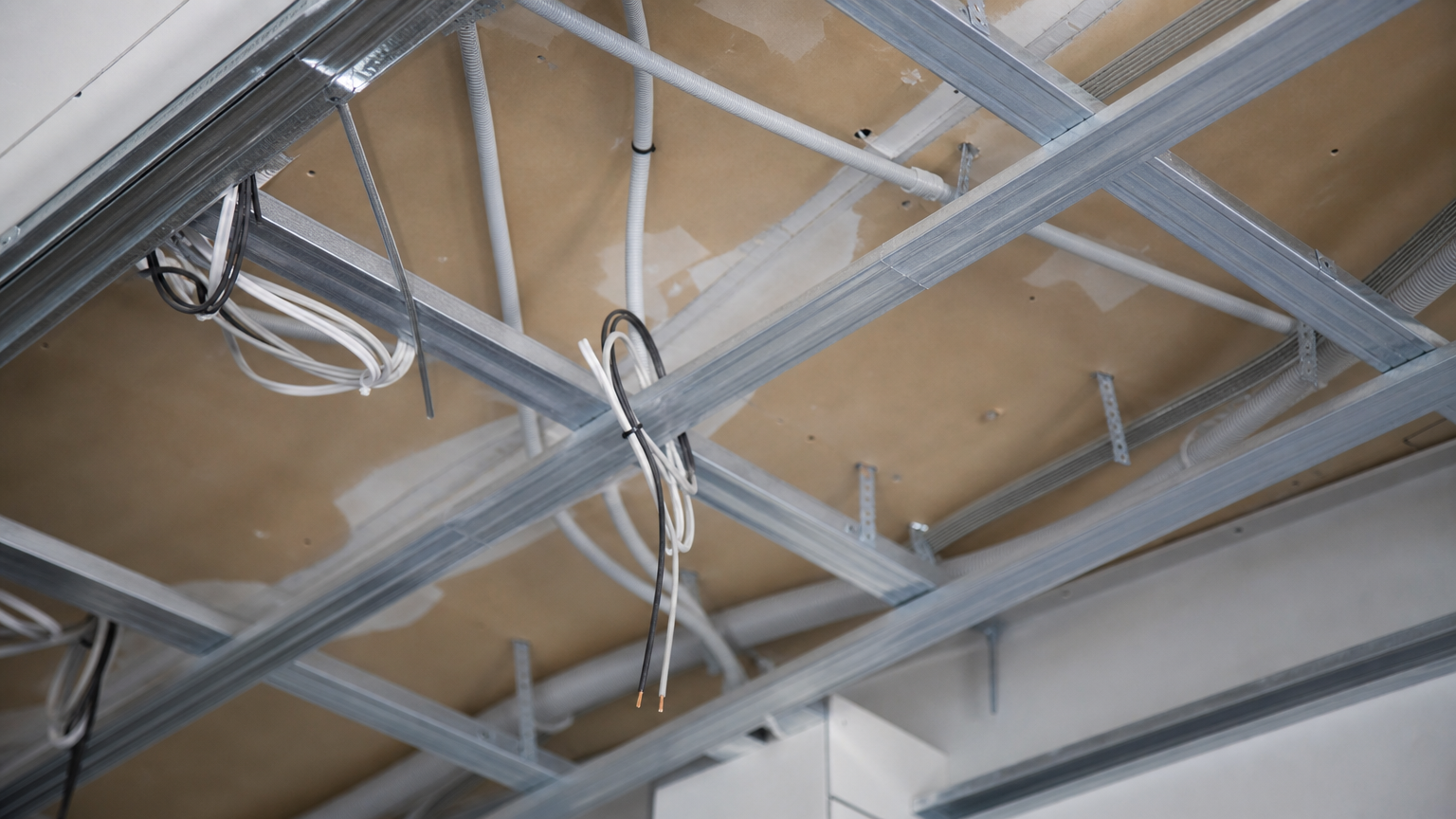

Podhľady a duté stropy

V podhľadoch treba myslieť aj na svietidlá, transformátory, napájacie zdroje a prípadné vyššie teploty v uzavretom priestore. Kábel nemá ležať natlačený na horúcich častiach svietidla ani vedený tak, aby prekážal pri servise.

3. Vhodné uchytávacie príslušenstvo a ochrana káblov

Pri sadrokartóne nestačí vyriešiť len samotný kábel. Rovnako dôležité je, čím ho chránite a ako ho upevníte. Vhodné príslušenstvo pomáha splniť bezpečnostné požiadavky a zároveň zjednodušuje montáž.

Čo sa používa najčastejšie

• elektroinštalačné chráničky – vhodné tam, kde treba zvýšiť mechanickú ochranu alebo pripraviť trasu pre jednoduchšiu výmenu vedenia,

• ochranné priechodky do profilov – chránia kábel pri prechode cez kovové hrany,

• príchytky a úchyty – pomáhajú viesť kábel usporiadane a bez voľného prevísania,

• krabice do sadrokartónu – určené na montáž zásuviek, vypínačov a odbočení v dutých stenách,

• spojovací a montážny materiál – vždy určený pre elektro použitie, nie náhodné improvizované riešenia.

Ak riešite ochranu vedenia, pomôcť môže aj článok Aký priemer chráničky na kábel zvoliť podľa počtu a prierezu vodičov?, kde je vysvetlené, prečo sa chránička nemá vyberať len "od oka".

Kedy je chránička veľmi vhodná

• pri prechode cez kovové konštrukcie,

• v miestach s vyšším rizikom mechanického poškodenia,

• ak sa predpokladá budúca výmena alebo doplnenie vedenia,

• v komplikovanejších trasách v podhľadoch a dutinách.

Ak hľadáte elektroinštalačný materiál pre vedenie káblov, oplatí sa vyberať z prehľadne určenej kategórie na e-shope CB Elektro a voliť komponenty určené priamo pre elektroinštalácie, nie univerzálne stavebné náhrady.

4. Izolácia, horľavosť a tepelné namáhanie

Jedna z najdôležitejších tém pri sadrokartóne je kombinácia kábla, dutiny a tepelnej izolácie. Kábel uložený v uzavretom priestore alebo obklopený izoláciou sa môže chladiť horšie než vo voľnejšom prostredí. To je dôležité najmä pri vyššom zaťažení okruhu.

Na čo si dať pozor pri izolácii

• kábel nemá byť bez rozmyslu natlačený v tepelnej izolácii, ak to zhorší odvod tepla,

• treba zohľadniť spôsob uloženia pri návrhu zaťaženia vedenia,

• v blízkosti svietidiel, zdrojov a iných teplejších prvkov treba rešpektovať montážne pokyny výrobcu,

• pri prestupoch a styku s konštrukciou nesmie dochádzať k poškodeniu plášťa kábla.

Horľavosť materiálov

Sadrokartón ako systém môže obsahovať rôzne vrstvy a výplne. Riziko nepredstavuje len samotná doska, ale aj fólie, izolácie, drevené prvky, prach a ďalšie materiály v dutine. Preto je dôležité používať elektroinštalačné prvky určené do daného prostredia a neimprovizovať s neoverenými úchytmi, páskami či obalmi.

5. Odporúčaný postup inštalácie krok za krokom

Ak chcete bezpečnú inštaláciu káblov do sadrokartónu, držte sa tohto praktického postupu:

1. Naplánujte trasu vedenia. Určte, kde budú zásuvky, vypínače, svietidlá a krabice. Trasy veďte zvislo a vodorovne, nie náhodne.

2. Skontrolujte konštrukciu. Pozrite si kovové profily, miesta prestupov a polohu izolácie. Myslite aj na budúce vŕtanie do steny.

3. Pripravte vhodné ochranné prvky. Na prestupy použite priechodky, podľa potreby chráničky a vhodné krabice do sadrokartónu.

4. Uložte kábel bez poškodenia. Kábel nesmie byť zlomený, príliš napnutý ani pritlačený ostrou hranou.

5. Upevnite vedenie prehľadne. Vyhnite sa voľne visiacim slučkám a neporiadku v dutine.

6. Skontrolujte vzdialenosť od tepelných zdrojov. Platí to najmä pri svietidlách, napájačoch a transformátoroch.

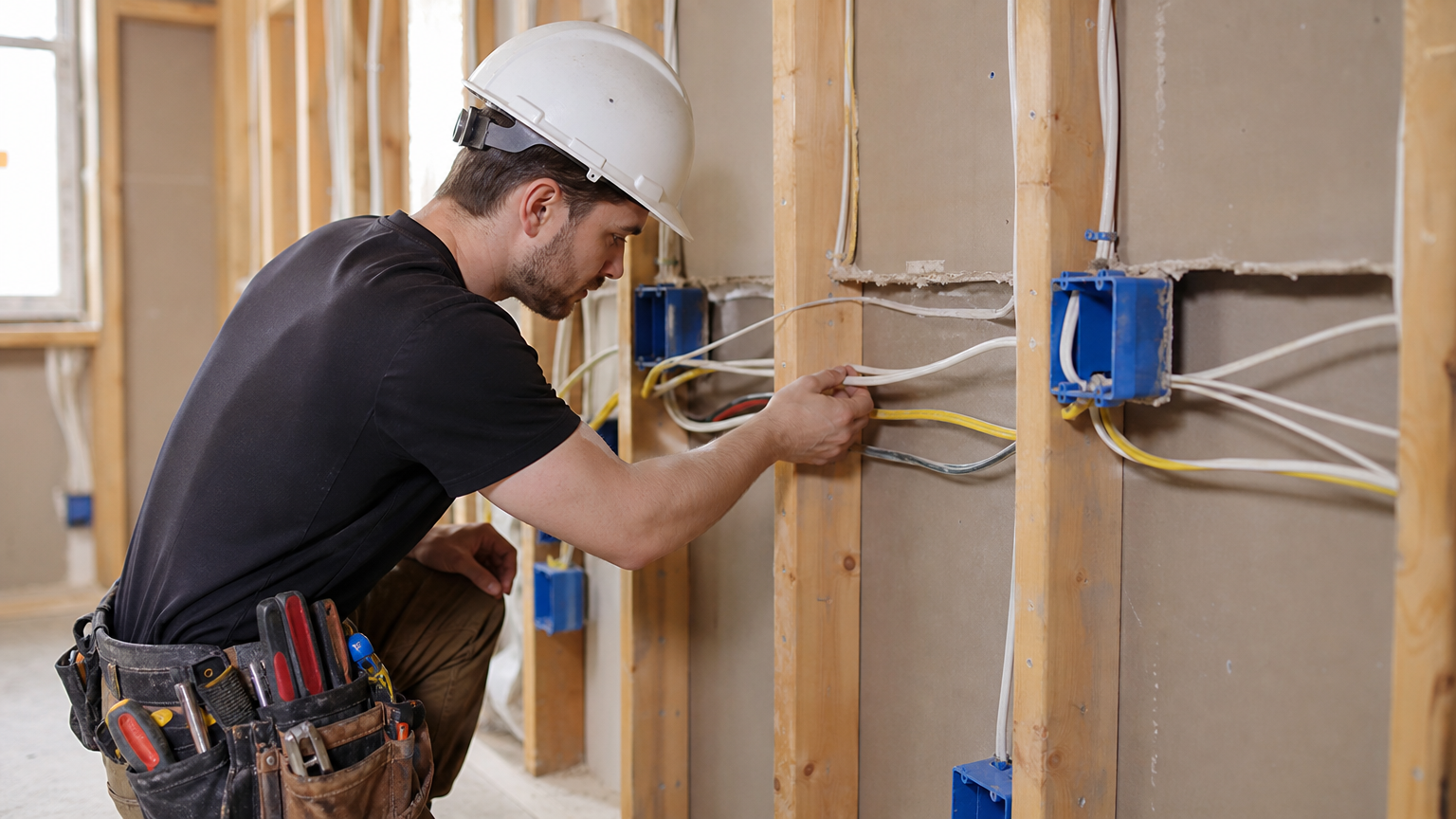

7. Pred zaklopením sadrokartónu všetko skontrolujte. Po uzatvorení konštrukcie je oprava výrazne zložitejšia.

8. Pri novej alebo upravenej elektroinštalácii riešte odborné overenie. Najmä ak ide o zásuvkové a svetelné okruhy, nie len slaboprúd.

Pri návrhu zásuviek a vypínačov v interiéri vám môže pomôcť aj súvisiaci článok Kedy zvoliť zásuvku pod omietku s IP44 a kedy stačí bežná interiérová zásuvka?.

6. Časté chyby pri inštalácii káblov do sadrokartónu

Najviac problémov nevzniká zložitou technikou, ale podcenením detailov. Toto sú najčastejšie chyby:

• kábel vedený cez ostrú hranu profilu bez ochrany,

• náhodné šikmé trasy, kvôli ktorým nikto nevie, kadiaľ vedenie ide,

• voľne pohodené káble v dutine bez uchytenia a bez poriadku,

• nevhodné krabice alebo improvizované montážne riešenia,

• ignorovanie tepelnej izolácie a vplyvu na chladenie vodičov,

• príliš tesné ohyby a mechanické namáhanie kábla,

• vedenie príliš blízko svietidiel alebo zdrojov tepla,

• zaklopenie konštrukcie bez kontroly celej trasy.

Ak si nie ste istí zapojením koncových prvkov, pozrite si aj článok Prečo nefunguje striedavý vypínač zo schodiska správne a ako odhaliť chybu v zapojení?, ktorý rieši časté chyby pri elektroinštalačných prácach v interiéri.

7. Kedy zavolať elektrikára alebo revízneho technika

Nie každú prácu v sadrokartóne musí robiť laik svojpomocne. Odborníka volajte vždy, keď:

• ide o nové silové rozvody,

• meníte alebo dopĺňate zásuvkové a svetelné okruhy,

• neviete posúdiť zaťaženie vedenia v izolácii,

• riešite kúpeľňu, technickú miestnosť alebo iné náročnejšie prostredie,

• potrebujete mať istotu, že inštalácia prejde kontrolou a bude bezpečná v dlhodobom používaní.

Ak ste vo fáze prípravy materiálu, vyberajte elektroinštalačné prvky systematicky a podľa určenia. Správne zvolený kábel, krabica, ochrana prestupu a montážne príslušenstvo ušetria veľa problémov po zaklopení steny.

Často kladené otázky

Ako na inštaláciu káblov do sadrokartónu aby boli splenené všetky bezpečnostné normy?

Základom je viesť káble v logických trasách, chrániť ich pri prestupoch cez kovové profily, použiť vhodné krabice a príslušenstvo do sadrokartónu, zohľadniť tepelnú izoláciu a nechať si riešenie odborne skontrolovať pri väčších zásahoch do elektroinštalácie.

Môže byť kábel v sadrokartónovej priečke vedený voľne?

Nemal by byť len tak pohodený bez kontroly trasy a ochrany. Vedenie má byť usporiadané, mechanicky chránené tam, kde hrozí poškodenie, a uložené tak, aby sa minimalizovalo riziko pri ďalších stavebných prácach.

Je pri sadrokartóne nutná chránička na kábel?

Nie v každej situácii automaticky, ale v mnohých prípadoch je veľmi vhodná. Najmä pri prestupoch, v rizikových miestach alebo tam, kde chcete vyššiu mechanickú ochranu a jednoduchšiu budúcu výmenu vedenia.

Prečo je problém, keď je kábel v tepelnej izolácii?

Tepelná izolácia môže zhoršiť chladenie vodiča. To môže ovplyvniť dovolené zaťaženie vedenia, preto treba spôsob uloženia zohľadniť už pri návrhu a nepodceniť ho pri montáži.

Aké sú najčastejšie chyby pri elektroinštalácii v sadrokartóne?

Najčastejšie ide o vedenie cez ostré hrany bez ochrany, neprehľadné šikmé trasy, voľne visiace káble, nevhodné krabice, podcenenie tepla pri svietidlách a zaklopenie konštrukcie bez dôkladnej kontroly.
