Koľko modulov má mať ističová skrinka na omietku pre byt, garáž alebo menší dom?

Ak vyberáte ističovú skrinku na omietku, najčastejšia chyba je jednoduchá: zvolí sa príliš malá. Výsledkom je tesný rozvádzač bez rezervy, zložitejšia montáž a problém pri každom budúcom doplnení okruhu, chrániča alebo prepäťovej ochrany. V tomto článku si ukážeme, ako prakticky odhadnúť potrebný počet modulov pre byt, garáž aj menší dom.

• 1. Čo znamená počet modulov v rozvodnici

• 2. Ako spočítať potrebný počet modulov

• 3. Prečo si nechať rezervu do budúcna

• 4. Koľko modulov zvoliť podľa typu objektu

• 5. Praktické príklady výberu

• 6. Ako vybrať konkrétnu ističovú skrinku na omietku

• Často kladené otázky

1. Čo znamená počet modulov v rozvodnici

Modul je základná šírková jednotka na DIN lište v rozvodnici. Keď sa povie, že skrinka má napríklad 24M, 36M alebo 72M, znamená to, koľko modulových prístrojov sa do nej zmestí.

Do tejto kapacity sa rátajú najmä:

• ističe jednotlivých okruhov,

• prúdové chrániče,

• ističochrániče,

• prepěťová ochrana,

• stykače, časové relé a ďalšie doplnkové prvky, ak sú súčasťou rozvodu.

Pre kupujúceho je dôležité jedno pravidlo: nepozerajte len na počet ističov. Do výsledného počtu modulov treba započítať aj ochranné a doplnkové prvky, ktoré zaberú ďalšie miesto.

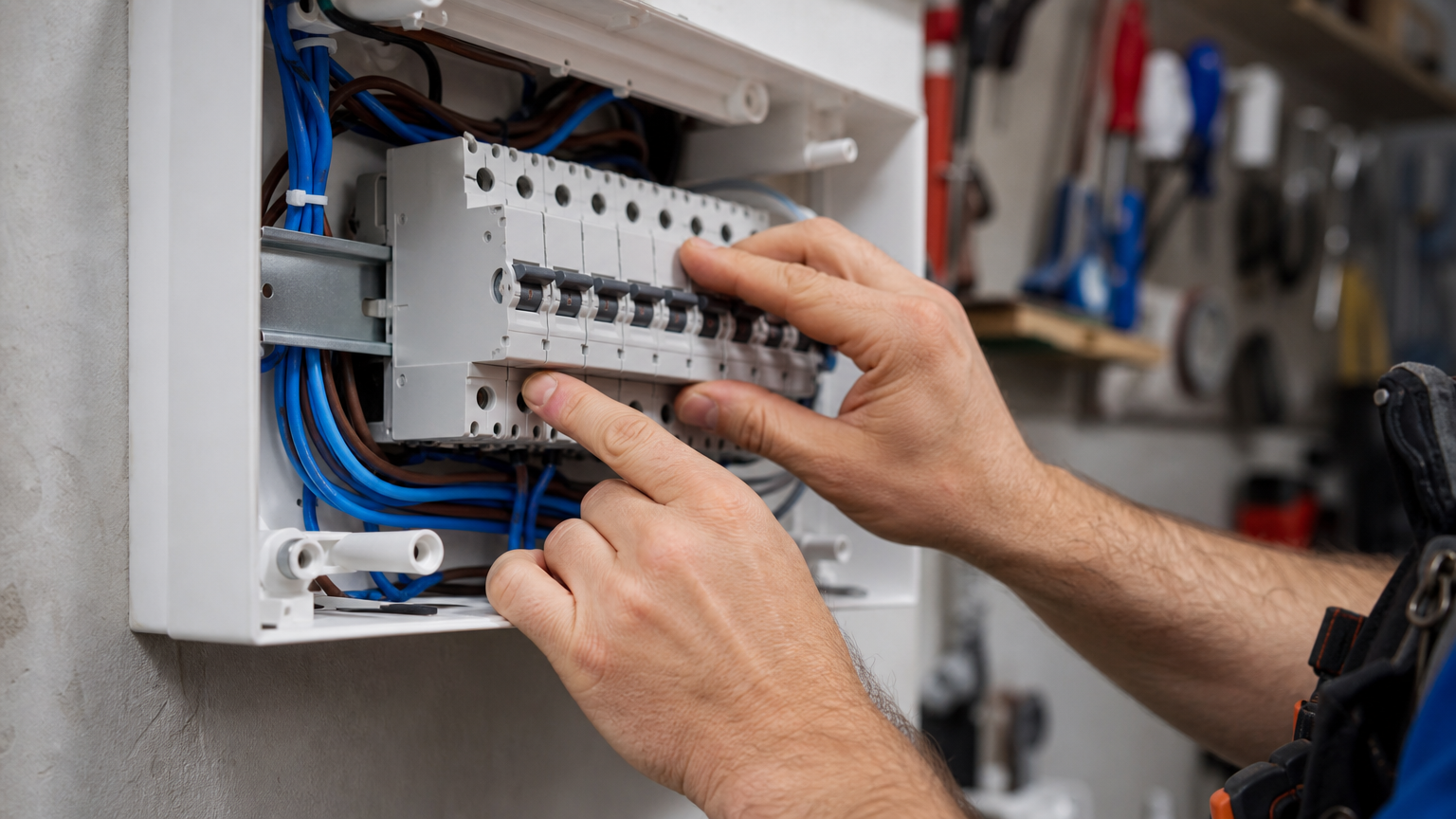

2. Ako spočítať potrebný počet modulov

Najpraktickejší postup je spočítať všetky plánované prvky a potom pridať rezervu. Ak ešte nemáte presný projekt, pomôže orientačný odhad podľa okruhov.

Krok 1: Spočítajte počet okruhov

Každý samostatne istený okruh zvyčajne znamená aspoň jeden modul pre istič. Typicky ide o:

• svetelné okruhy,

• zásuvkové okruhy,

• samostatné okruhy pre rúru, varnú dosku, práčku, umývačku, bojler, bránu alebo dielňu,

• garážové zásuvky a osvetlenie,

• vonkajšie okruhy.

Čím viac samostatných vetiev chcete mať, tým viac modulov potrebujete. To je bežné najmä v novších inštaláciách, kde sa okruhy delia praktickejšie než kedysi.

Krok 2: Pripočítajte prúdový chránič alebo ističochrániče

Samotné ističe nie sú všetko. Veľmi často sa do rozvodnice pridáva aj prúdový chránič, prípadne viac chráničov pre rozdelenie okruhov. V niektorých riešeniach sa používajú aj ističochrániče, ktoré takisto zaberajú miesto v skrinke.

Ak teda rátate len počet ističov a zabudnete na chrániče, výsledok býva podhodnotený.

Krok 3: Myslite na prepäťovú ochranu

Ak má byť v rozvodnici aj prepěťová ochrana, treba pre ňu vyhradiť ďalšie moduly. To isté platí pre doplnky ako stykač pre bojler, spínacie hodiny alebo ovládacie prvky.

Krok 4: Pridajte voľné miesto

Po spočítaní všetkých prvkov nepristupujte k výberu štýlom „vyšlo mi 23, tak vezmem 24M“. V praxi je rozumnejšie ísť o triedu vyššie. Rozvodnica sa lepšie osádza, vodiče sa prehľadnejšie ukladajú a ostane priestor na budúce doplnenie.

Ak hľadáte vhodné riešenia podľa veľkosti, pozrite si kategóriu ističová skrinka na omietku, kde nájdete menšie aj väčšie modulové rozvodnice.

3. Prečo si nechať rezervu do budúcna

Rezerva nie je luxus, ale praktická poistka. V bytoch aj domoch sa často dodatočne dopĺňa:

• ďalší zásuvkový alebo svetelný okruh,

• samostatné istenie pre klimatizáciu,

• okruh pre vonkajšie zásuvky alebo záhradu,

• napájanie brány, kamier alebo zabezpečenia,

• prepěťová ochrana, ak tam pôvodne nebola.

Ak je skrinka plná od začiatku, každá zmena sa komplikuje. Preto sa v praxi oplatí nechať si aspoň približne 20 až 30 % voľnej kapacity, pri dome pokojne aj viac, ak viete, že budete časom rozširovať technológie.

Pri menších zostavách môže byť rozdiel medzi 24M a 36M z pohľadu budúceho komfortu výrazný. Podobne pri väčších inštaláciách býva rozumnejšie zvoliť 54M alebo 72M namiesto úplne natlačenej menšej skrinky.

4. Koľko modulov zvoliť podľa typu objektu

Nasledujúca tabuľka je orientačná. Presný počet závisí od projektu, počtu okruhov a použitých prístrojov, ale ako rýchla pomôcka pri nákupe funguje veľmi dobre.

Pre menšie inštalácie môže byť praktická napríklad 36-modulová nástenná rozvodnica alebo 36M IP65 rozvádzač do náročnejšieho prostredia. Ak už vopred viete, že okruhov bude viac, oplatí sa pozrieť aj na 72-modulové riešenie.

5. Praktické príklady výberu

Byt

V byte býva častou chybou podcenenie počtu samostatných okruhov. Ak máte zvlášť kuchyňu, kúpeľňu, zásuvky izieb, svetlá a k tomu samostatné istenie pre vybrané spotrebiče, počet modulov rastie rýchlo. Preto je pri byte často praktickejšia 36M alebo 54M skrinka než úplné minimum.

Ak riešite väčší bytový rozvádzač, zaujímavou voľbou môže byť napríklad 54M nástenný rozvádzač alebo 108M bytový rozvádzač, ak ide o rozsiahlejšiu zostavu.

Garáž

V jednoduchej garáži môže stačiť menšia skrinka, ale ak tam budú zásuvky pre náradie, osvetlenie, pohon brány, prípadne vonkajšie vetvy, rýchlo sa dostanete vyššie. V takom prípade býva rozumnejšie neostať pri úplnom minime a zvoliť radšej 24M až 36M.

Do prostredia, kde sa hodí vyššie krytie, sa často vyberajú modely ako 24M IP65, 48M IP65 alebo 54M IP65 rozvádzač.

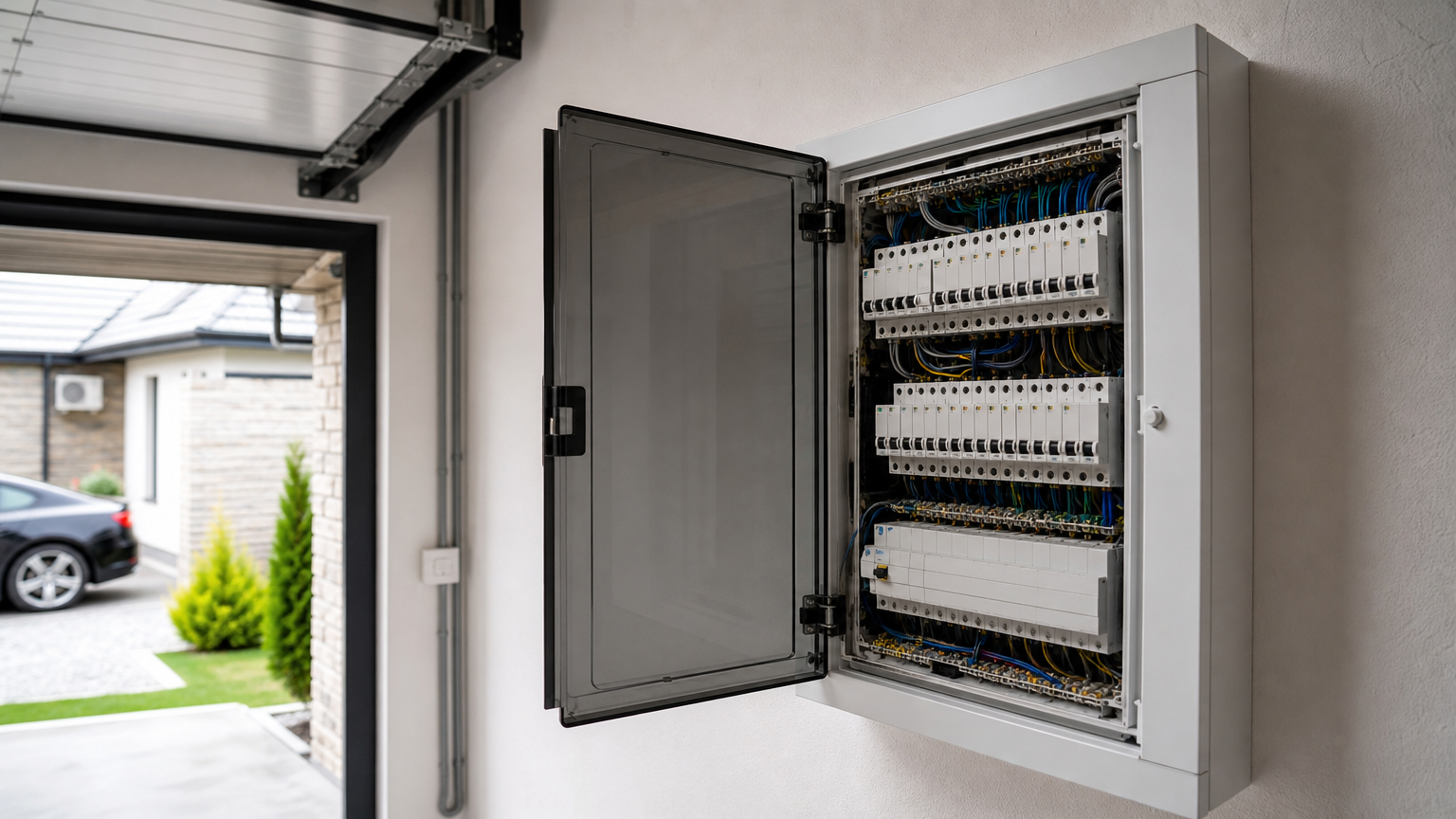

Menší dom

Pri dome sa oplatí myslieť dopredu ešte viac než pri byte. Aj menší dom má často viac svetelných a zásuvkových okruhov, samostatné vetvy pre kuchyňu, technické zázemie, kúpeľňu, exteriér a ďalšie prvky. Preto býva bezpečnejšia voľba 54M až 72M, niekedy aj viac.

Ak už teraz viete, že rozvod bude rozsiahlejší, pozrite si aj väčšie riešenia ako 72M rozvodnica, 72M T-box IP65, 108M T-box alebo 96M rozvodnicu.

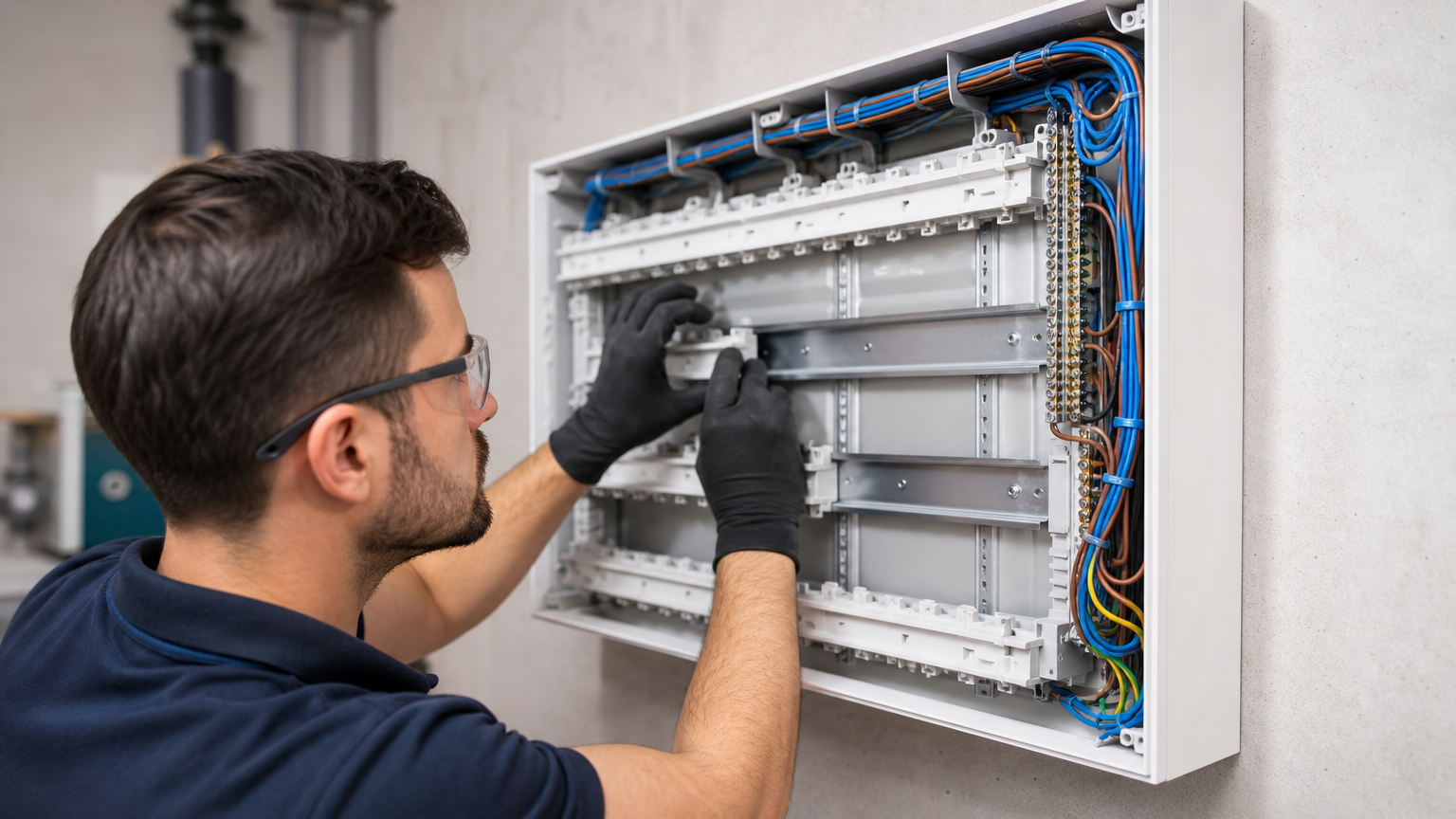

6. Ako vybrať konkrétnu ističovú skrinku na omietku

Keď už približne viete počet modulov, pri výbere konkrétneho modelu sledujte aj ďalšie parametre:

• Počet radov – napríklad 2x18M, 3x18M alebo 4x18M. Viac radov zlepšuje prehľadnosť.

• IP krytie – do bytu často stačí bežné interiérové riešenie, do garáže, dielne alebo vlhšieho prostredia sa častejšie volí vyššie krytie.

• Materiál a dvierka – plastové, kovové, plné alebo transparentné podľa prostredia a preferencií.

• Rezerva priestoru – nielen v moduloch, ale aj fyzicky pre pohodlné vedenie vodičov.

Ak si chcete porovnať dostupné veľkosti na jednom mieste, prejdite do kategórie Ističové skrinky na omietku. Pri menších riešeniach býva zaujímavý napríklad 36-modulový plastový rozvádzač, pri väčších zostavách zas 120M rozvodnica, 144M rozvodnica alebo 144M T-box IP65. Pre veľmi rozsiahle aplikácie je k dispozícii aj 240M T-box.

Jednoduché pravidlo na záver: ak váhate medzi dvoma veľkosťami, pri ističovej skrinke na omietku sa vo väčšine prípadov oplatí zvoliť väčšiu. Získate rezervu, lepšiu prehľadnosť a jednoduchšie budúce úpravy.

Často kladené otázky

Koľko modulov má mať ističová skrinka na omietku pre byt?

Pri menšom byte často vychádza 24M až 36M, pri väčšom byte skôr 36M až 54M. Závisí to od počtu samostatných okruhov, prúdových chráničov, prepäťovej ochrany a rezervy do budúcna.

Koľko modulov má mať ističová skrinka na omietku pre garáž?

Pre jednoduchú garáž môže stačiť 12M až 24M, ale ak budú v garáži viaceré zásuvkové vetvy, brána, dielenské spotrebiče alebo vonkajšie okruhy, praktickejšia býva 24M až 36M.

Koľko modulov má mať ističová skrinka na omietku pre menší dom?

Pri menšom dome sa často oplatí začínať aspoň na 54M až 72M. Dom má zvyčajne viac samostatných okruhov než byt a častejšie sa časom dopĺňajú ďalšie technológie.

Ako spočítať počet modulov do rozvodnice?

Spočítajte všetky plánované ističe, prúdové chrániče, ističochrániče, prepäťovú ochranu a ďalšie modulové prvky. K výsledku potom pridajte rezervu, ideálne približne 20 až 30 %.

Stačí vybrať skrinku presne podľa počtu ističov?

Nestačí. Okrem ističov treba rátať aj s chráničmi, prepäťovou ochranou a prípadnými doplnkami. Ak vyberiete skrinku bez rezervy, môže byť plná hneď pri montáži.

Je lepšia 24M alebo 36M ističová skrinka na omietku?

Ak vám výpočet vychádza na hranicu alebo plánujete budúce rozšírenie, vo väčšine prípadov je praktickejšia 36M. Väčšia skrinka dáva viac priestoru na montáž aj neskoršie doplnenie okruhov.
