Ako si poradiť s hrubým prívodným káblom na stavbe aj v dielni

Hrubý prívodný kábel vie potrápiť aj skúseného elektrikára. Je ťažký, pruží, krúti sa, zle sa odvíja z bubna a bez správneho postupu sa rýchlo zmení na zápas so zamotaným vedením, poškodeným plášťom alebo zbytočne namáhaným chrbtom. V článku nájdete praktické tipy, ako s takým káblom bezpečne manipulovať, ako ho odvíjať a vyrovnať, čo robiť keď dostanete celý bubon bez náradia a kedy sa už oplatí siahnuť po odvýjačke alebo ližinách.

• 1. Čo robí hrubý kábel problematickým

• 2. Bezpečnosť pri manipulácii je prvoradá

• 3. Čo robiť, keď dostanete celý bubon a nemáte náradie

• 4. Ako kábel správne odvíjať

• 5. Ako vyrovnať skrútený alebo zvlnený kábel

• 6. Kedy pomôže odvýjačka alebo ližiny na bubon

• 7. Najčastejšie chyby pri práci s hrubým káblom

• 8. Bezpečné spracovanie a ukončenie hrubého prívodného kábla

• Často kladené otázky

1. Čo robí hrubý kábel problematickým

Pri hrubých prívodných kábloch nebýva problém len samotný prierez. V praxi rozhoduje kombinácia viacerých faktorov:

• veľká hmotnosť celého zvitku alebo bubna,

• vysoká tuhosť, najmä pri nižšej teplote,

• pamäť materiálu po dlhom skladovaní na bubne,

• veľký polomer ohybu, ktorý treba rešpektovať,

• riziko poškodenia plášťa pri ťahaní po hrane alebo po zemi,

• ťažšie ukončovanie pri odizolovaní a zavedení do svoriek či vývodiek.

Čím je kábel hrubší a čím dlhší úsek potrebujete natiahnuť, tým viac sa oplatí myslieť na logistiku ešte pred začiatkom montáže. Veľa problémov nevzniká pri zapojení, ale už pri samotnom presune a odvíjaní.

2. Bezpečnosť pri manipulácii je prvoradá

Pri práci s hrubým prívodným káblom nejde len o pohodlie, ale aj o bezpečnosť. Ťažký bubon alebo prudko odskakujúci kábel môže spôsobiť úraz, poškodiť materiál alebo znehodnotiť už pripravenú trasu.

Tento úkon smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z., ak ide o zásah do pevnej elektrickej inštalácie, nové pripojenie, ukončenie do rozvádzača alebo pevné pripojenie do siete.

Na čo si dať pozor ešte pred odvíjaním

• Skontrolujte, kadiaľ bude kábel viesť a či je trasa pripravená.

• Odstráňte ostré hrany, sutinu a predmety, o ktoré by sa mohol plášť poškodiť.

• Premyslite si, kde bude bubon stáť a kde bude koniec kábla smerovať.

• Pri väčšom bubne nepracujte sami, ak hrozí prevrátenie alebo nekontrolované roztočenie.

• Nenoste celý bubon improvizovane za bočnice, ak na to nie je určený spôsob manipulácie.

Základné pravidlá

1. Nikdy neodvíjajte kábel tak, že ho sťahujete zboku cez hranu stojaceho bubna.

2. Nenechajte bubon voľne rozbehnúť bez kontroly.

3. Neohýbajte kábel násilím do príliš malého oblúka.

4. Ak je kábel studený a tvrdý, počítajte s vyššou tuhosťou a väčším odporom pri práci.

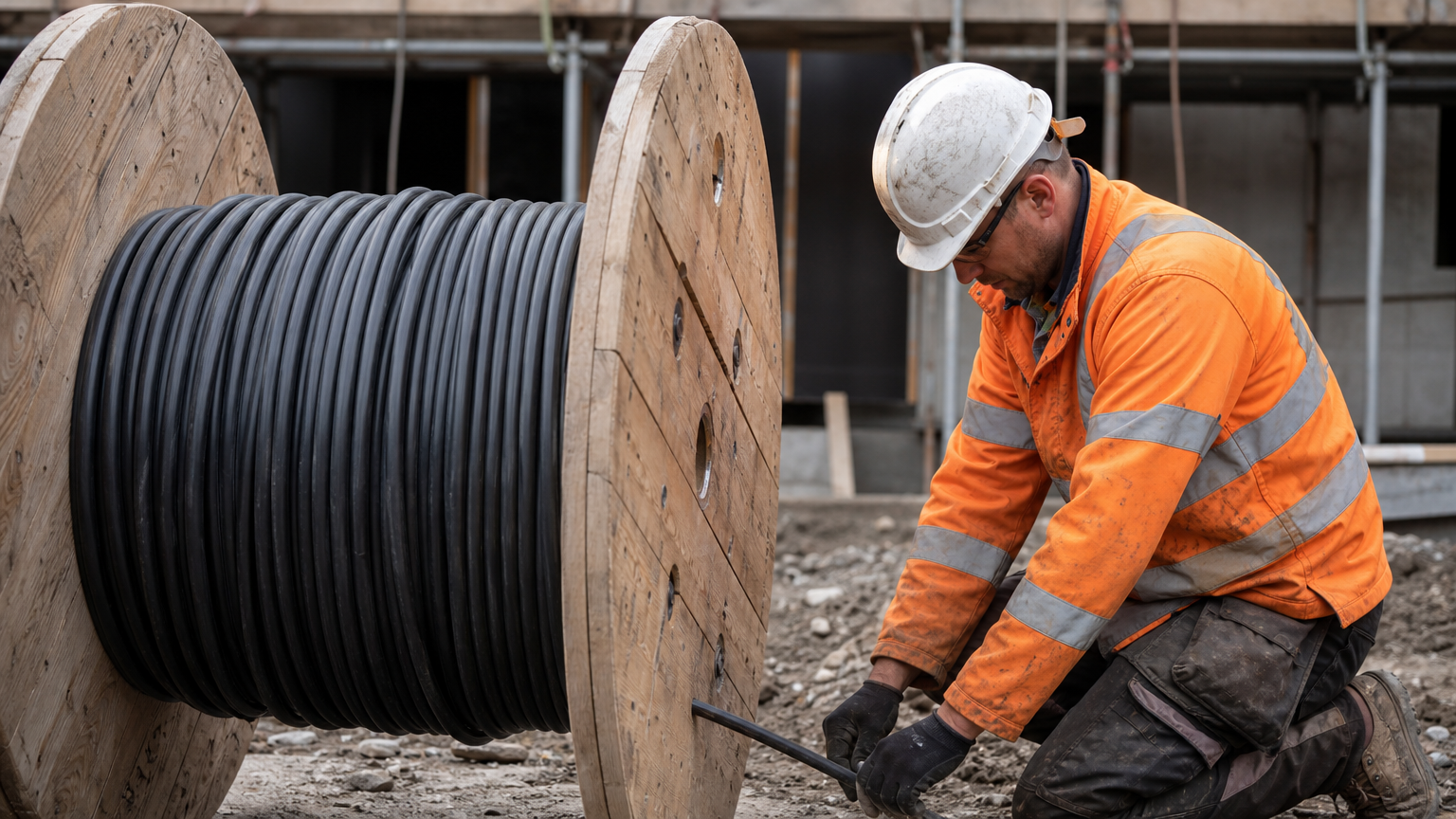

3. Čo robiť, keď dostanete celý bubon a nemáte náradie

Toto je bežná situácia na stavbe: príde celý bubon, treba ťahať hneď a po ruke nie je odvýjačka. Vtedy je najdôležitejšie nevymýšľať riešenie, ktoré kábel poškodí alebo z bubna spraví nekontrolovaný valec.

Najlepšie improvizované riešenie

Ak nemáte profesionálnu odvýjačku, snažte sa dosiahnuť, aby sa bubon otáčal na mieste. To je vždy lepšie, než ťahať kábel cez pevnú hranu bubna.

• Uložte bubon na pevnú a rovnú plochu.

• Zaistite, aby sa neposúval do strán.

• Ak máte k dispozícii os alebo vhodnú tyč a bezpečné podopretie, bubon sa môže otáčať kontrolovane.

• Ak nič také nemáte, aspoň si pripravte pomocníka, ktorý bude bubon istiť a brzdiť.

Veľmi praktické riešenie sú ližiny na bubon s ložiskami, na ktoré sa bubon položí a odvíja sa priamo na mieste. Práve pri ťažkých kábloch je to výrazne pohodlnejšie, rýchlejšie a šetrnejšie ku káblu aj k ľuďom. V CB Elektro vieme takéto ližiny na bubon podľa možností aj požičať, čo vie vyriešiť situáciu najmä pri jednorazovej montáži.

Čomu sa vyhnúť

• Nepokladajte bubon tak, aby sa kábel odieral o hranu bočnice.

• Neťahajte kábel silou z ležiaceho bubna bez možnosti otáčania.

• Nerobte ostré zalomenia hneď pri výstupe z bubna.

• Nesnažte sa bubon roztočiť prudko a potom dobiehať kábel.

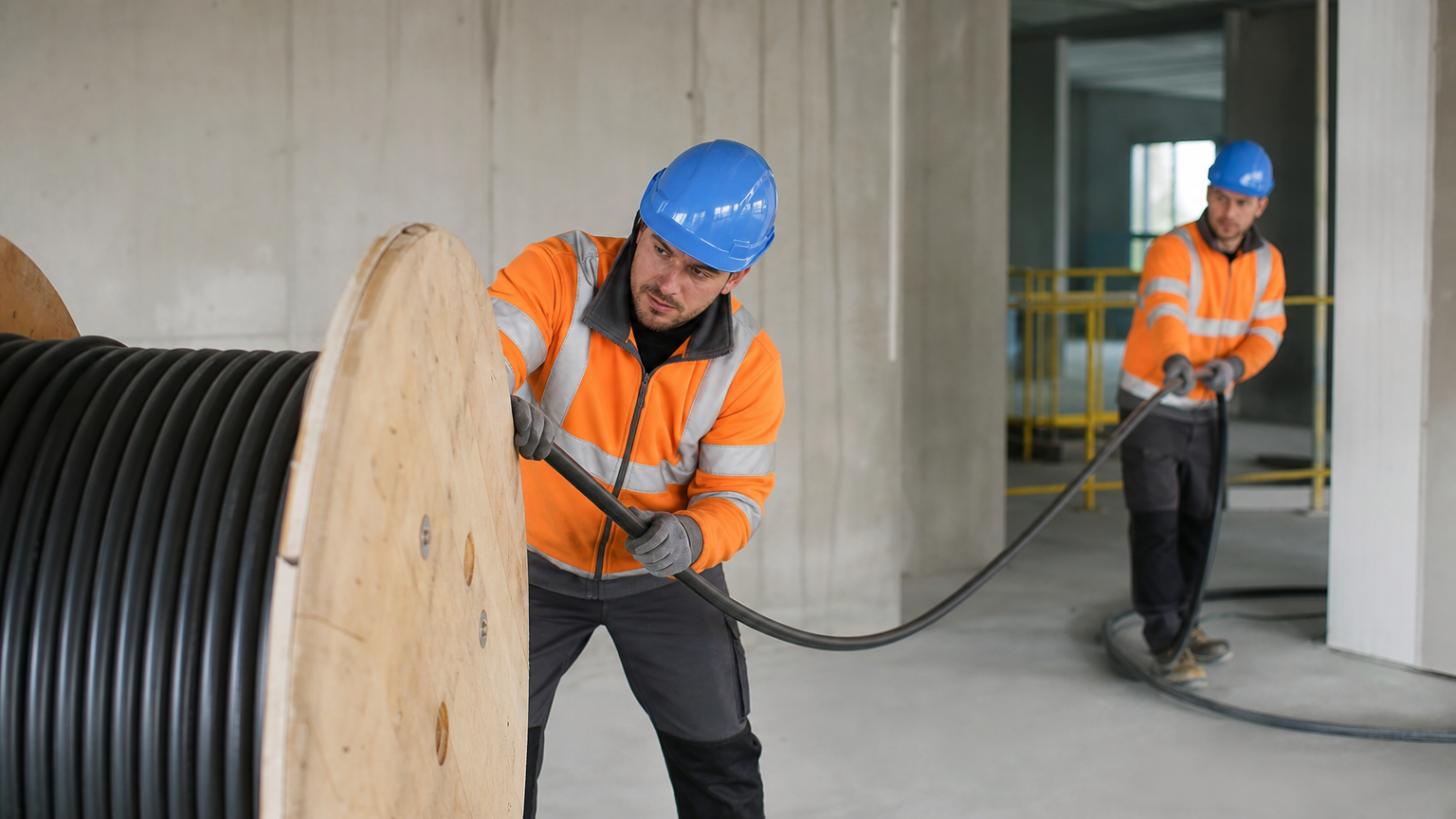

4. Ako kábel správne odvíjať

Správne odvíjanie rozhoduje o tom, či bude kábel po položení relatívne rovný, alebo ostane skrútený a bude sa vracať do oblúkov.

Odporúčaný postup

1. Postavte alebo uložte bubon tak, aby sa mohol plynulo otáčať.

2. Určte smer odvíjania ešte pred začiatkom ťahania.

3. Odvíjajte priebežne a rovnomerne, nie trhavo.

4. Kábel veďte po trase s čo najmenším počtom ostrých zmien smeru.

5. Pri dlhšom úseku si rozdeľte trasu na medzibody a kábel ukladajte postupne.

6. Ak cítite výrazný odpor, zastavte a skontrolujte, či sa bubon nezasekol alebo kábel neprekrížil.

Keď potrebujete odvinúť len kratší kus

Aj pri kratšom kuse sa oplatí nechať bubon otáčať. Mnohí spravia chybu, že si kábel „odmotajú“ cez hranu a potom riešia skrútenie. Pri hrubom kábli sa takáto chyba násobí, lebo materiál má väčšiu pamäť a ťažšie sa narovnáva.

Praktický tip z montáže

Ak viete, že kábel pôjde rovnou trasou po podlahe alebo chodbe, odvíjajte ho v osi budúcej trasy. Vyhnete sa zbytočnému pretáčaniu a následnému vracaniu kábla do opačného smeru.

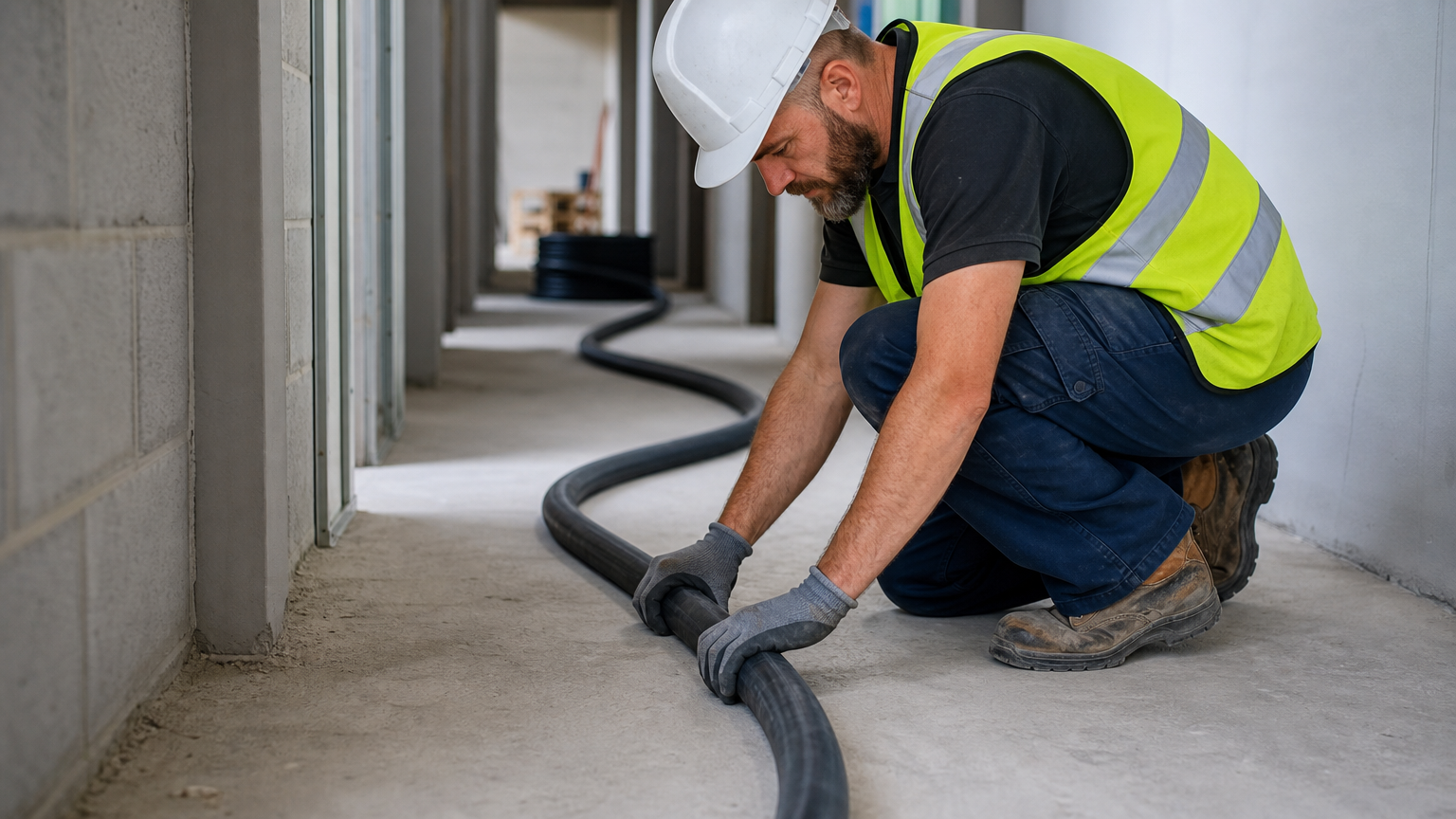

5. Ako vyrovnať skrútený alebo zvlnený kábel

Ak už máte kábel odvinutý a je zvlnený alebo skrútený, nesnažte sa ho lámať do protismeru. To zvyčajne nepomôže a môžete zbytočne namáhať plášť aj žily.

Fungujúce spôsoby vyrovnania

• Nechajte kábel voľne „vydýchnuť“ po dĺžke trasy, ak to priestor dovolí.

• Pracujte pri primeranej teplote — veľmi studený kábel býva podstatne tvrdší.

• Ukladajte ho postupne a jemne dorovnávajte oblúky, nie jedným násilným pohybom.

• Pri dlhých úsekoch si pomôžte viacerými ľuďmi, aby sa kábel nekrútil len na jednom mieste.

Ak je kábel výrazne stočený, často to znamená, že bol zle odvinutý. Vtedy býva rýchlejšie časť znovu uvoľniť a položiť ju správnym spôsobom, než bojovať s každým metrom zvlášť.

Kedy spozornieť

Ak na plášti vidíte otlaky, sploštenie, praskliny alebo stopy po ťahaní cez ostrú hranu, nejde už len o estetiku uloženia. Taký kábel treba pred ďalším použitím dôkladne skontrolovať podľa podmienok konkrétnej montáže.

6. Kedy pomôže odvýjačka alebo ližiny na bubon

Nie každá montáž si vyžaduje špeciálne vybavenie, ale pri hrubých a ťažkých kábloch vie správna pomôcka ušetriť veľa času aj nervov.

Ak podobné káble riešite pravidelne, odvýjačka alebo ližiny nie sú luxus, ale praktická výbava. Ak ide o jednorazovú akciu, rozumnou cestou býva požičanie.

Ak potrebujete poradiť s vhodným riešením pre konkrétny bubon alebo typ montáže, pozrite si ponuku CB Elektro alebo sa informujte priamo na predajni. Pri niektorých realizáciách vieme pomôcť aj s požičaním ližín na bubon.

7. Najčastejšie chyby pri práci s hrubým káblom

• Ťahanie cez hranu bubna namiesto riadneho odvíjania.

• Práca osamote pri bubne, ktorý je zjavne príliš ťažký.

• Podcenenie trasy a neskoré zistenie, že kábel treba vracať späť.

• Príliš malé oblúky pri ukladaní alebo vstupe do zariadenia.

• Násilné vyrovnávanie skrútenia krútením v rukách.

• Ťahanie po hrubej podlahe bez ochrany plášťa.

Veľa z týchto chýb nevzniká z nevedomosti, ale z časového tlaku. Práve pri hrubých kábloch sa však improvizácia často vypomstí viac než pri bežných vedeniach.

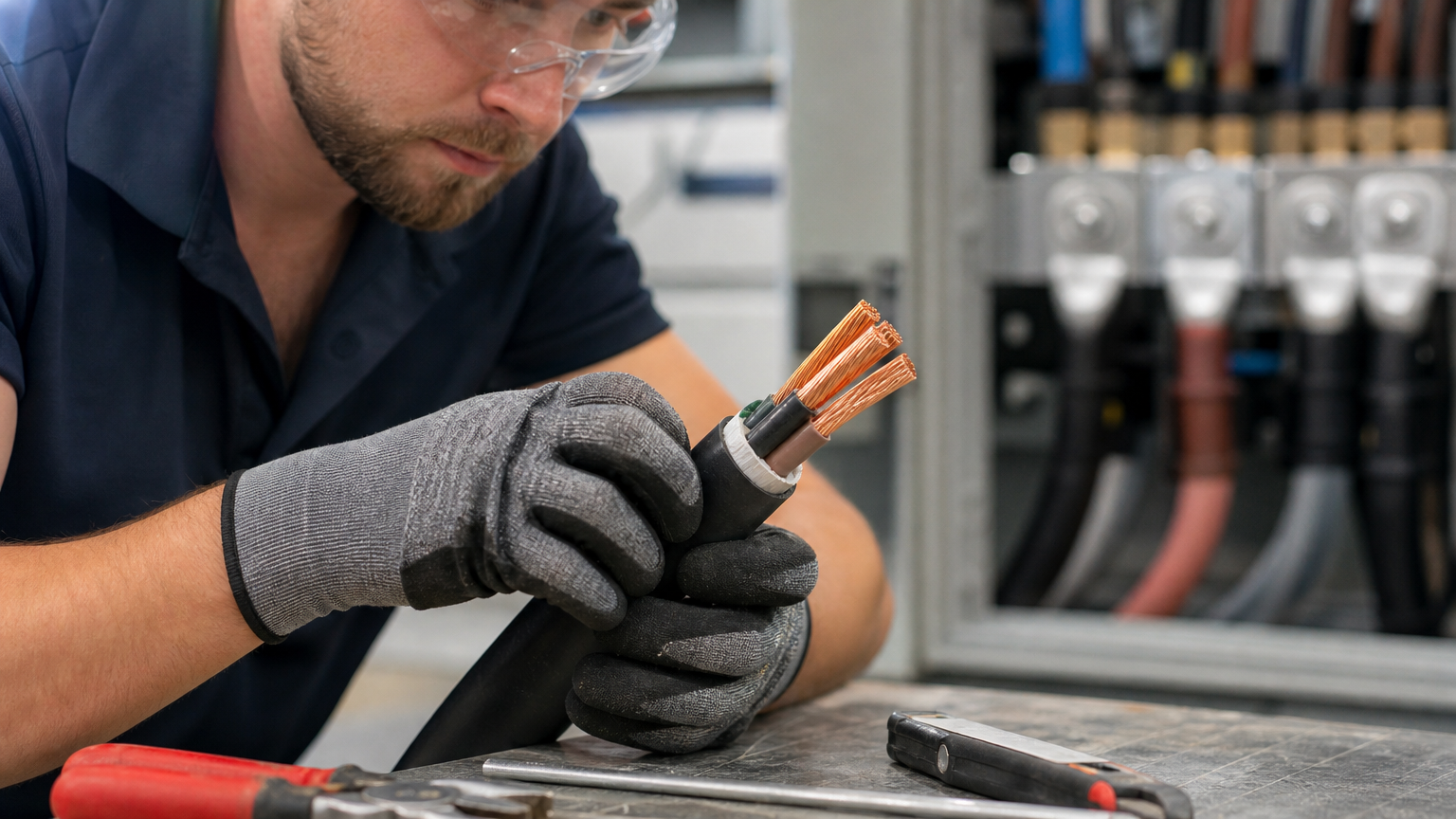

8. Bezpečné spracovanie a ukončenie hrubého prívodného kábla

Samotné ukončenie hrubého prívodného kábla býva technicky náročnejšie než pri menších prierezoch. Dôležité je nepoškodiť žily, zachovať mechanickú spoľahlivosť a rešpektovať požiadavky konkrétneho zariadenia, svorky alebo vývodky.

Tento úkon smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z., ak ide o pevné pripojenie do siete, rozvádzača alebo iného prvku pevnej elektroinštalácie.

Pri spracovaní si skontrolujte najmä

• či je kábel pred ukončením mechanicky uvoľnený a nie je v ňom pnutie,

• či je dodržaný vhodný polomer ohybu pri vstupe,

• či je plášť odizolovaný čisto a bez zárezov do izolácie žíl,

• či je zvolená správna vývodka, svorka alebo príslušenstvo podľa typu kábla,

• či je zabezpečené odľahčenie ťahu tam, kde to konštrukcia vyžaduje.

Ak ešte len riešite trasovanie prívodu, môže vám pomôcť aj náš článok Aký priemer chráničky na kábel zvoliť podľa počtu a prierezu vodičov?, aby ste sa vyhli zbytočne tesnému vedeniu už v príprave.

Často kladené otázky

Ako pracovať si poradiť s hrubým prívodným káblom?

Najdôležitejšie je neťahať ho nasilu cez hranu bubna. Bubon sa má pri odvíjaní otáčať na mieste, kábel treba viesť plynulo po pripravenej trase a rešpektovať jeho tuhosť aj polomer ohybu.

Čo robiť, keď dostanem na montáž celý bubon a nemám náradie?

Hľadajte spôsob, ako bubon bezpečne uložiť tak, aby sa mohol otáčať. Ak ide o ťažký bubon, ideálne sú ližiny na bubon alebo odvýjačka. Pri jednorazovej montáži sa oplatí riešiť požičanie.

Ako odvinúť hrubý kábel bez toho, aby sa skrútil?

Kábel odvíjajte z otáčajúceho sa bubna rovnomerne a v smere budúcej trasy. Ak ho sťahujete zboku cez pevnú hranu, veľmi ľahko sa doň prenesie skrútenie.

Ako vyrovnať hrubý kábel po odvinutí?

Najlepšie funguje nechať ho voľne po trase, pracovať bez prudkých zalomení a dorovnávať ho postupne. Pri studenom a tuhom kábli treba počítať s tým, že sa bude narovnávať ťažšie.

Kedy sa oplatí odvýjačka alebo ližiny na bubon?

Najmä pri dlhých, ťažkých a tuhých kábloch, pri práci jedného človeka alebo pri montážach, kde nechcete riskovať poškodenie plášťa a zbytočné zdržanie. V takých prípadoch je to praktická pomôcka, nie zbytočný doplnok.

Môžem sám ukončiť hrubý prívodný kábel do rozvádzača?

Ak ide o pevné pripojenie do elektroinštalácie alebo rozvádzača, tento úkon smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z. Pri takomto zásahu nejde o bežné hobby zapojenie.
