Prúdový chránič pred alebo za istič: ako sa zapája ochrana obvodov v domovom rozvádzači?
Má byť prúdový chránič pred ističom alebo za ním? Pri pohľade do domového rozvádzača môže poradie prístrojov pôsobiť nejasne, no istič a chránič plnia rozdielne úlohy a navzájom sa nenahrádzajú. Vysvetlíme bežné princípy usporiadania, čo znamenajú jednotlivé parametre a prečo konkrétny návrh aj zapojenie musí posúdiť kvalifikovaný elektrikár.
Istič a prúdový chránič: dve rozdielne ochrany
Istič chráni vedenie a obvod pred nadprúdom, teda pred preťažením a skratom. Jeho menovitý prúd a vypínacia charakteristika sa volia s ohľadom na kábel, spôsob uloženia vedenia, predpokladanú záťaž a ďalšie vlastnosti obvodu. Napríklad označenie B16 neznamená „univerzálny istič na všetko“; je súčasťou návrhu konkrétneho okruhu.
Prúdový chránič porovnáva prúd, ktorý odchádza fázovým vodičom, s prúdom vracajúcim sa pracovným vodičom. Ak zistí rozdiel, môže ísť o únik prúdu mimo zamýšľanej cesty, napríklad cez poškodenú izoláciu alebo človeka. Pri chráničoch určených na doplnkovú ochranu osôb je bežná citlivosť 30 mA, ale správne použitie vždy závisí od návrhu inštalácie a platných požiadaviek.
Bežný samostatný prúdový chránič bez nadprúdovej ochrany preto nie je náhradou ističa. Rovnako istič sám nedokáže nahradiť ochrannú funkciu prúdového chrániča pri reziduálnom prúde. Príkladom samostatného prístroja je 2-pólový prúdový chránič 40 A, 30 mA, typ A; potrebuje vhodne navrhnutú nadprúdovú ochranu obvodov.
Prúdový chránič pred alebo za ističom?

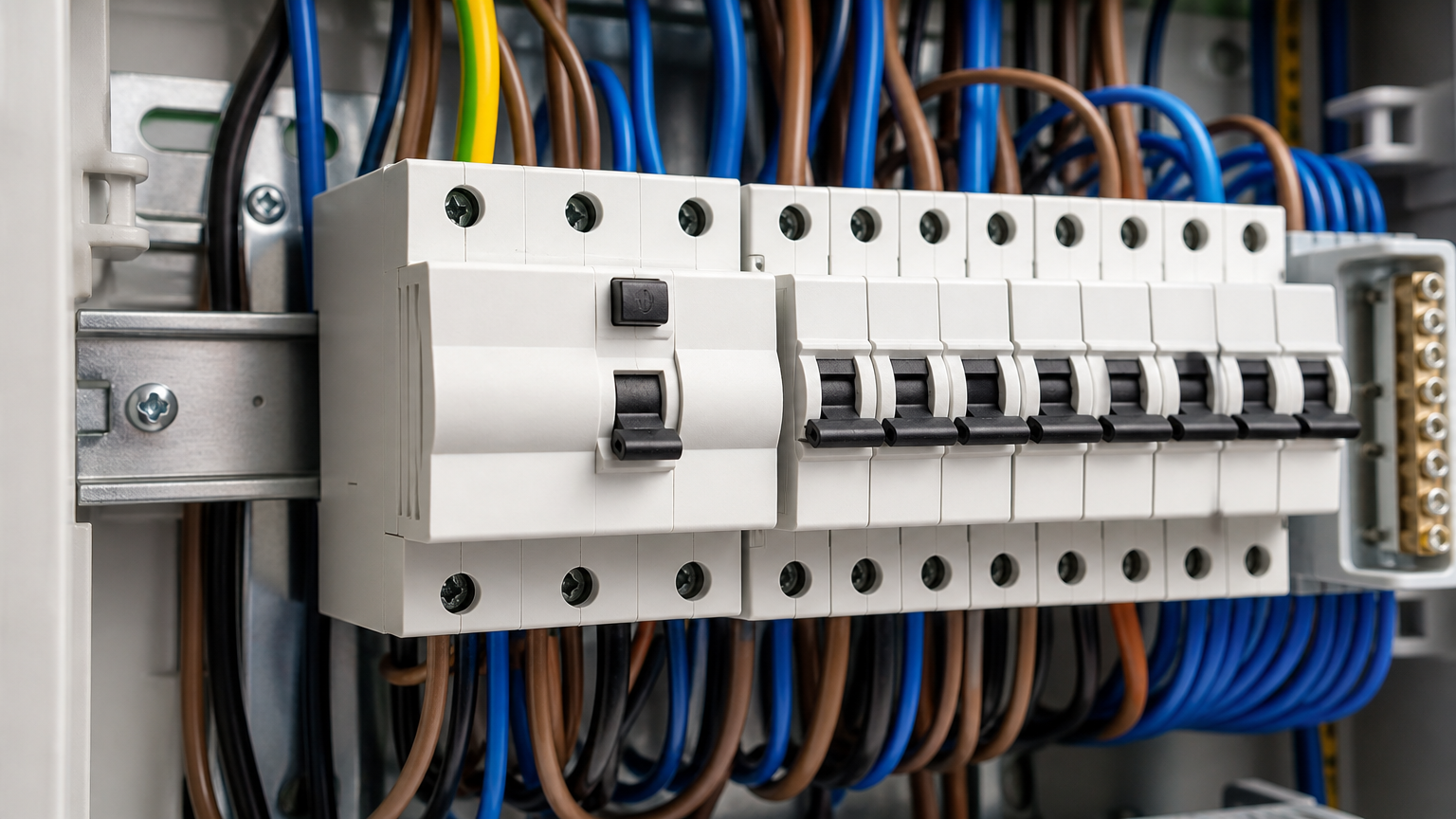

Pri riešení so samostatným prúdovým chráničom a samostatnými ističmi koncových okruhov býva chránič v prúdovej ceste pred skupinou ističov obvodov, ktoré má chrániť. Zjednodušene: prúd najprv prejde cez chránič a následne sa rozdelí do jednotlivých ističov a okruhov. Chránič tak sleduje súčet prúdov v chránených obvodoch, zatiaľ čo každý istič chráni svoj vlastný kábel a okruh pred nadprúdom.
Toto však nie je návod na univerzálne zapojenie ani pravidlo, podľa ktorého sa dá bez projektu presúvať prístroj v rozvádzači. Pred chráničom môže byť podľa celkového riešenia ďalší istiaci alebo spínací prvok, hlavný vypínač, elektromerová časť či prepäťová ochrana. Dôležité je, aby bol prúdový chránič chránený proti účinkom nadprúdu spôsobom, ktorý zodpovedá jeho údajom výrobcu a návrhu celej rozvodnice.
Ak je použitý prúdový chránič s ističom, obe funkcie sú v jednom prístroji pre konkrétny okruh. Vtedy nedáva zmysel pýtať sa, či je chránič pred alebo za jeho vlastným ističom: ide o koordinovaný kombinovaný prístroj. Príkladom je prúdový chránič s ističom 16 A, charakteristika B, 30 mA.
{PHOTO_2}

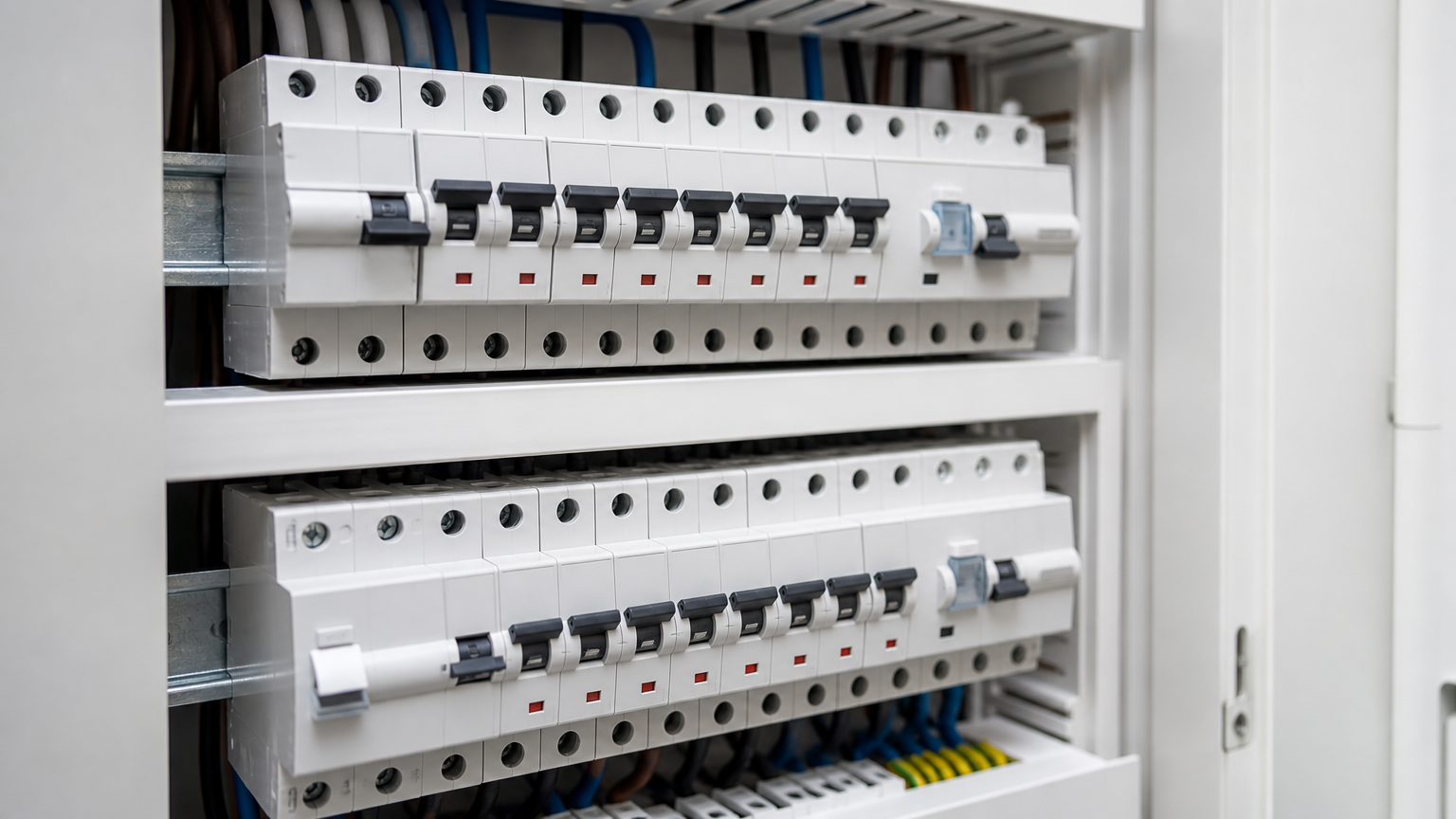

Bežné usporiadanie domového rozvádzača
Rozvádzač sa nenavrhuje iba podľa fyzického poradia modulov na DIN lište. Rozhoduje schéma, selektivita ochrán, typ siete, prívod, delenie okruhov, vodiče, zaťaženie a požiadavky na odpojenie. V rodinnom dome alebo byte môže princíp rozdelenia vyzerať približne takto:
prívod a prvky určené na hlavné odpojenie alebo istenie podľa riešenia objektu,
prípadné ochranné a pomocné prístroje podľa projektu,
jeden alebo viac prúdových chráničov pre vybrané skupiny okruhov,
ističe jednotlivých svetelných, zásuvkových a pevných spotrebičových okruhov, prípadne kombinované chrániče s ističom pre samostatné okruhy.
Rozdelenie obvodov medzi viac chráničov zvyšuje prevádzkovú dostupnosť. Keď porucha vybaví jeden chránič, nemusí bez napätia zostať celá domácnosť. Často sa samostatne riešia napríklad vybrané svetelné, zásuvkové alebo dôležité technické okruhy, no presné členenie určí elektrikár podľa projektu a využitia objektu.
Pri trojfázovej časti inštalácie sa používajú vhodné viacpólové prístroje, napríklad 4-pólový prúdový chránič 40 A, 30 mA, typ A. Počet pólov musí zodpovedať spôsobu napájania a zapojenia daného obvodu; nejde iba o otázku počtu modulov v skrinke.
Samostatný chránič alebo chránič s ističom
Pre domácu inštaláciu sa najčastejšie porovnávajú dve koncepcie: samostatný chránič pre skupinu obvodov a kombinovaný prístroj chránič s ističom pre jeden obvod. Ani jedna voľba nie je automaticky lepšia vo všetkých rozvádzačoch.
Riešenie | Čo zabezpečuje | Praktický dôsledok |
|---|---|---|
Samostatný prúdový chránič + ističe | Chránič sleduje skupinu obvodov, každý obvod má vlastný istič. | Pri vybavení chrániča môže byť odpojených viac okruhov. Návrh musí správne vyriešiť nadprúdovú ochranu aj vodiče. |
Chránič s ističom (RCBO) | Reziduálnu aj nadprúdovú ochranu jedného obvodu v jednom prístroji. | Porucha jedného okruhu zvyčajne neodstaví ostatné okruhy chránené samostatnými prístrojmi. |
Ak je prioritou oddeliť jednotlivé okruhy, elektrikár môže navrhnúť kombinované prístroje. Pozrite si napríklad kombinovaný prúdový chránič s ističom C16/0,03. Samotné označenie C16 však nestačí na výber: musí sedieť s parametrami vedenia, charakterom záťaže a predpísanou ochranou obvodu.
Aké parametre musí elektrikár zosúladiť
Pri výbere nestačí skontrolovať len hodnotu 30 mA. Kľúčové údaje je potrebné čítať spolu a porovnať ich s dokumentáciou inštalácie.
Počet pólov: pri jednofázovom a trojfázovom obvode sa používajú odlišné vyhotovenia.
Menovitý prúd: napríklad 25 A, 40 A alebo 63 A. Nie je to automaticky hodnota istenia každého obvodu za chráničom.
Menovitý reziduálny vypínací prúd: 30 mA sa bežne používa na doplnkovú ochranu osôb; vyššie hodnoty majú iné účely v rámci celkového návrhu.
Typ chrániča: typ AC a typ A reagujú na odlišné tvary reziduálneho prúdu. Pri moderných spotrebičoch s elektronikou sa vhodnosť typu nesmie odhadovať bez posúdenia obvodu.
Nadprúdová ochrana: samostatný chránič bez nadprúdovej ochrany vyžaduje koordináciu s predistením a ističmi podľa údajov výrobcu a návrhu.
Zapojenie pracovných vodičov: vodiče chránených obvodov musia byť vedené tak, aby chránič správne vyhodnocoval rozdiel prúdov. Nesprávne prepojenie môže spôsobovať nechcené vybavovanie alebo nefunkčnosť ochrany.
Pre prehľad dostupných vyhotovení navštívte kategóriu prúdové chrániče. Výber konkrétneho typu a menovitých hodnôt si však pred nákupom nechajte potvrdiť elektrikárom, ktorý pozná vašu inštaláciu.

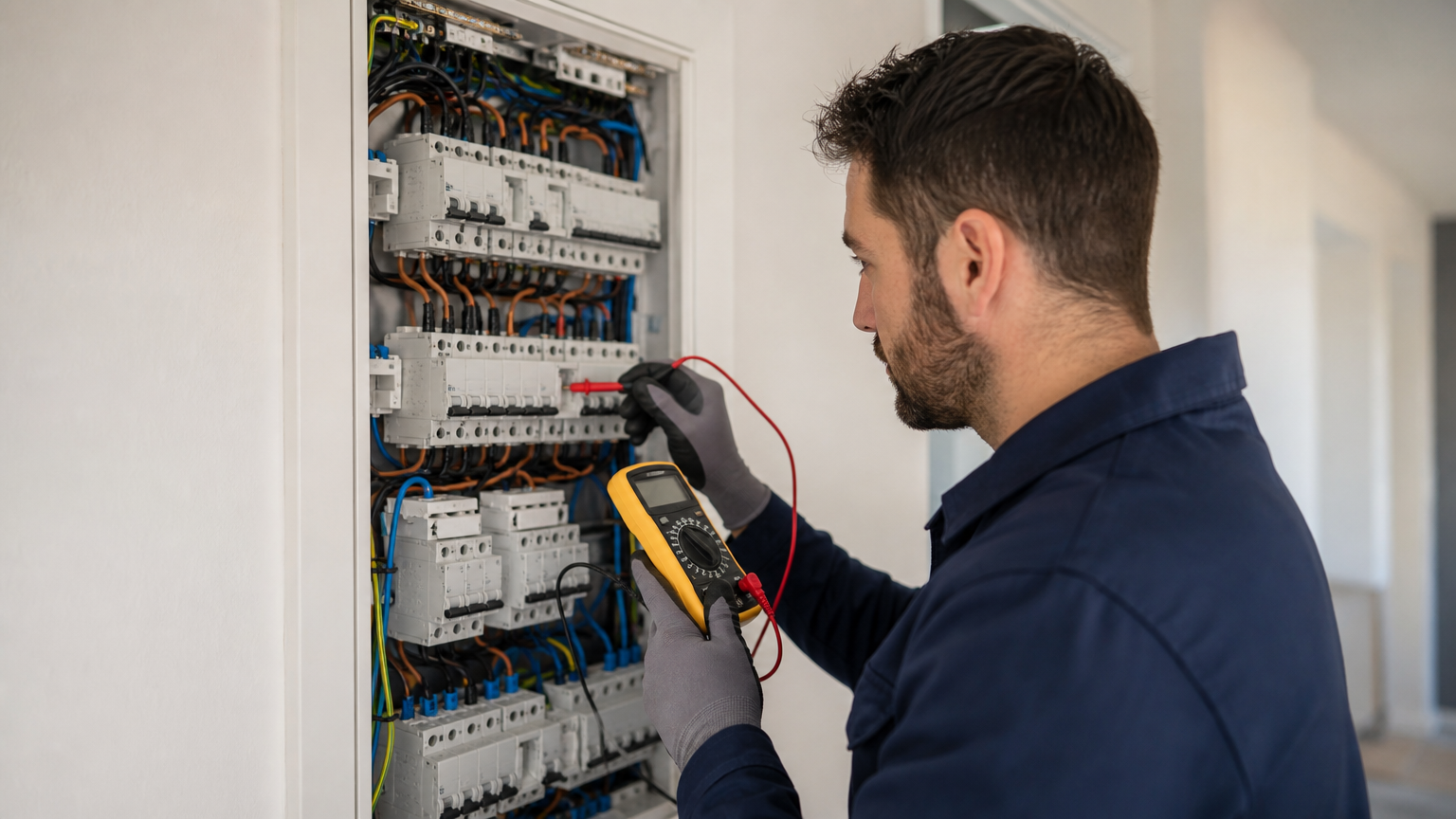

Prečo zapojenie patrí odborníkovi
Zásah do domového rozvádzača, zriaďovanie okruhu, výmena ochranného prístroja či pevné pripojenie do siete nie je domáce zapojenie podľa fotografie alebo videa. Tento úkon smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z. Odborník overí stav rozvádzača, prierezy a druh vodičov, istenie, rozdelenie obvodov, správne pripojenie vodičov N a PE, kompatibilitu prístrojov aj požadované merania a revíziu.
Neodborné zásahy môžu poškodiť ochrannú funkciu inštalácie aj vtedy, keď po zapnutí „všetko funguje“. Bezpečný výsledok nie je len zapnutý istič, ale správne navrhnutá, nameraná a zdokumentovaná ochrana.
Často kladené otázky
Prúdový chránič pred alebo za istič?
Pri samostatnom chrániči pre skupinu koncových obvodov býva chránič spravidla pred ističmi týchto obvodov. Konkrétne poradie a predistenie však určuje návrh rozvádzača, údaje výrobcu prístrojov a kvalifikovaný elektrikár.
Môže prúdový chránič nahradiť istič?
Nie, samostatný prúdový chránič bez nadprúdovej ochrany nenahrádza istič. Chránič sleduje reziduálny prúd, zatiaľ čo istič chráni vedenie pred preťažením a skratom. Výnimkou z hľadiska funkcií je kombinovaný prístroj chránič s ističom, ktorý tieto ochrany spája pre daný obvod.
Prečo mi po vybavení prúdového chrániča nejde viac okruhov?
Ak je jeden samostatný chránič použitý pre skupinu ističov, jeho vybavenie odpojí všetky obvody za ním. Pomôcť môže vhodné rozdelenie okruhov medzi viac chráničov alebo použitie kombinovaných chráničov s ističom, ale riešenie musí navrhnúť odborník.
Stačí prúdový chránič 30 mA pre celý dom?
Jedna hodnota citlivosti sama osebe neurčuje správnosť riešenia. Posudzuje sa počet obvodov, ich účel, typ spotrebičov, požiadavky na kontinuitu prevádzky, typ chrániča a koordinácia ochranných prístrojov.
Aký prúdový chránič zvoliť: typ AC alebo A?
Výber závisí od charakteru spotrebičov a požiadaviek konkrétneho obvodu. Keďže moderné zariadenia často obsahujú elektroniku, vhodný typ by mal určiť elektrikár podľa návrhu inštalácie a pokynov výrobcov pripojených zariadení.
Musí zapojenie prúdového chrániča vykonať elektrikár?
Áno. Zásah do rozvádzača a pevnej elektrickej inštalácie smie vykonať len osoba s odbornou spôsobilosťou podľa vyhlášky 508/2009 Z. z.
