Aký priemer chráničky na kábel zvoliť podľa počtu a prierezu vodičov?
Pri výbere chráničky nestačí pozerať len na to, či sa kábel „nejako zmestí“. Správny priemer rozhoduje o tom, či káble pretiahnete bez trápenia, či ostane rezerva na budúce doplnenie a či sa trasa nebude zbytočne komplikovať v ohyboch, v stene alebo v zemi. V článku si ukážeme praktický postup, ako zvoliť chráničku podľa počtu káblov, ich hrúbky a spôsobu uloženia.
- 1. Prečo na priemere chráničky záleží
- 2. Ako počítať potrebný priemer chráničky
- 3. Orientačné voľby podľa bežných situácií
- 4. Priemer nestačí: rozhoduje aj prostredie a typ chráničky
- 5. Najčastejšie chyby pri výbere
- 6. Čo vybrať z ponuky CB Elektro
- Často kladené otázky
1. Prečo na priemere chráničky záleží
Chránička má kábel chrániť mechanicky a zároveň umožniť jeho jednoduché uloženie alebo výmenu. Ak zvolíte príliš malý priemer, vznikajú typické problémy:
- kábel sa ťažko preťahuje, najmä pri dlhšej trase,
- v ohyboch sa zasekáva alebo poškodzuje plášť,
- do chráničky už nepridáte ďalší vodič,
- montáž sa zbytočne predraží časom a prácou.
Naopak, príliš veľká chránička síce nebýva technický problém, ale zaberá viac miesta, horšie sa osádza a pri niektorých trasách je zbytočne neekonomická. Cieľom je nájsť rozumný priemer s rezervou, nie najtesnejšie možné riešenie.

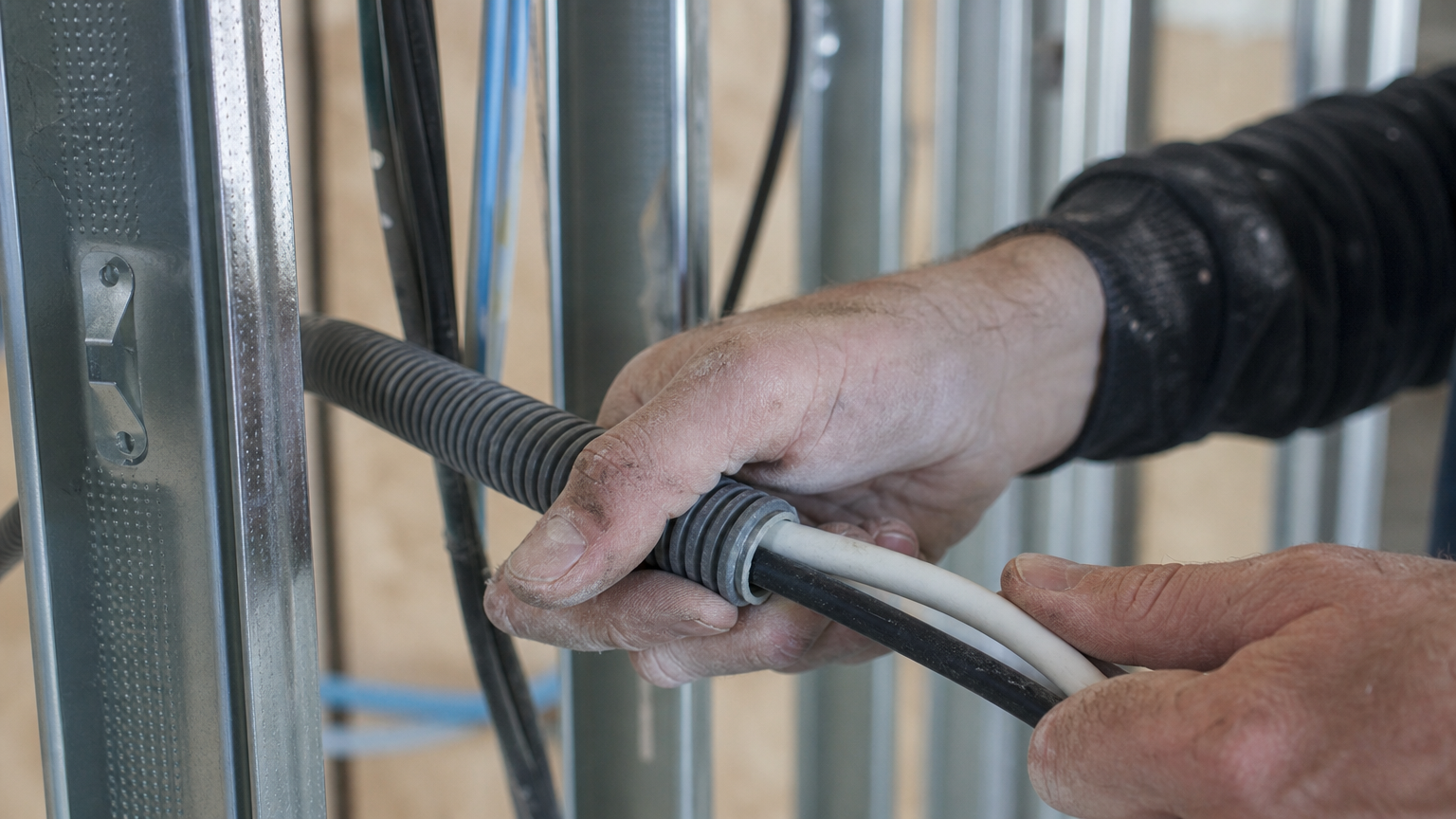

2. Ako počítať potrebný priemer chráničky
V praxi sa nevyberá chránička podľa samotného prierezu vodiča v mm2, ale podľa skutočného vonkajšieho priemeru kábla alebo zväzku káblov. To je dôležité: napríklad dva káble s rovnakým prierezom žíl môžu mať rozdielny vonkajší priemer podľa konštrukcie a izolácie.
Postup výberu v 4 krokoch
- Zistite vonkajší priemer každého kábla. Hľadajte ho v technickom liste výrobcu.
- Spočítajte, koľko káblov pôjde do jednej chráničky. Myslite aj na rezervu do budúcna.
- Zohľadnite trasu. Krátka rovná trasa znesie tesnejšie riešenie, dlhá trasa s viacerými ohybmi potrebuje väčšiu rezervu.
- Vyberte chráničku tak, aby nebola plná. Prakticky je dobré nechať voľný priestor na jednoduché pretiahnutie aj prípadnú výmenu.
Praktické pravidlo rezervy
Ak chcete, aby sa káble preťahovali rozumne ľahko, nevyberajte chráničku „na doraz“. Pri jednej trase je rozumné počítať s rezervou najmä v týchto prípadoch:
- dlhšia trasa,
- viac ohybov a kolien,
- viac káblov vedľa seba,
- silové a dátové vedenia v samostatných trasách,
- predpoklad budúceho doplnenia ďalšieho kábla.
Pre domáce aj remeselné použitie sa osvedčuje jednoduché pravidlo: ak váhate medzi dvoma priemermi, pri dlhšej alebo zložitejšej trase zvoľte väčší.
Na čo si dať pozor pri počte vodičov
Ak ukladáte samostatné vodiče, nie hotové káble, treba myslieť na to, že sa v chráničke správajú inak než jeden kompaktný kábel. Pri väčšom počte vodičov rastie trenie aj náročnosť pretiahnutia. Preto je pri viacerých vodičoch rezerva ešte dôležitejšia.
3. Orientačné voľby podľa bežných situácií
Presný výber vždy závisí od reálneho vonkajšieho priemeru káblov, ale pri bežných inštaláciách pomôže orientačná tabuľka. Berte ju ako praktický odhad pre rozhodovanie, nie ako náhradu technického listu konkrétneho kábla.
| Situácia | Odporúčanie | Poznámka |
|---|---|---|
| Jeden tenší kábel alebo pár vodičov v stene | Menšia chránička, často okolo 16–20 mm | Vhodné pre krátke a jednoduché trasy |
| Jeden bežný silový kábel alebo viac vodičov | Často 20–25 mm | Nechajte rezervu na jednoduchšie pretiahnutie |
| Dva až tri káble v jednej trase | Často 25–32 mm | Závisí od ich vonkajšieho priemeru a ohybov |
| Viac káblov do zeme alebo dlhšia trasa | Často 32–40 mm a viac | Pri zemných trasách sa oplatí väčšia rezerva |
| Hlavodné prívody, súbehy alebo príprava do budúcna | 40–50 mm, 63 mm alebo viac | Podľa počtu káblov a požiadavky na rezervu |
Kedy zvoliť 40 mm, 50 mm alebo 63 mm
Toto sú priemery, po ktorých zákazníci siahajú veľmi často pri vonkajších a zemných trasách:
- 40 mm je rozumná voľba pre menej náročné trasy s menším počtom káblov, keď už chcete slušnú rezervu.
- 50 mm je univerzálny priemer pre veľa bežných zemných a vonkajších inštalácií, kde nechcete bojovať s preťahovaním.
- 63 mm sa hodí tam, kde je trasa dlhšia, káblov je viac alebo chcete mať väčšiu istotu do budúcna.
Ak riešite zemnú trasu k domu, garáži, bráne alebo záhradnému objektu, pozrite si kategóriu chráničky káblov, kde nájdete priemery pre ľahšie aj robustnejšie použitie.
Príklady z praxe
Krátka trasa v interiéri: Ak vediete jeden kábel v stene a trasa je krátka s miernymi ohybmi, zvyčajne stačí menší priemer. Pri rekonštrukcii je však často rozumnejšie pridať rezervu, aby sa dal kábel neskôr vymeniť.
Príprava do zeme: Ak dnes ťaháte jeden kábel, ale neskôr môže pribudnúť ďalší pre bránu, osvetlenie alebo internet, je lepšie ísť o rozmer vyššie hneď na začiatku.
Viac trás vedľa seba: Niekedy je lepšie použiť dve samostatné chráničky než jednu preplnenú. Pomáha to pri prehľadnosti aj pri budúcich úpravách.
4. Priemer nestačí: rozhoduje aj prostredie a typ chráničky
Rovnaký priemer nemusí znamenať rovnaké použitie. Pri výbere sledujte aj to, či ide o interiér, exteriér, UV zaťaženie, uloženie do zeme alebo potrebu vyššej mechanickej odolnosti.

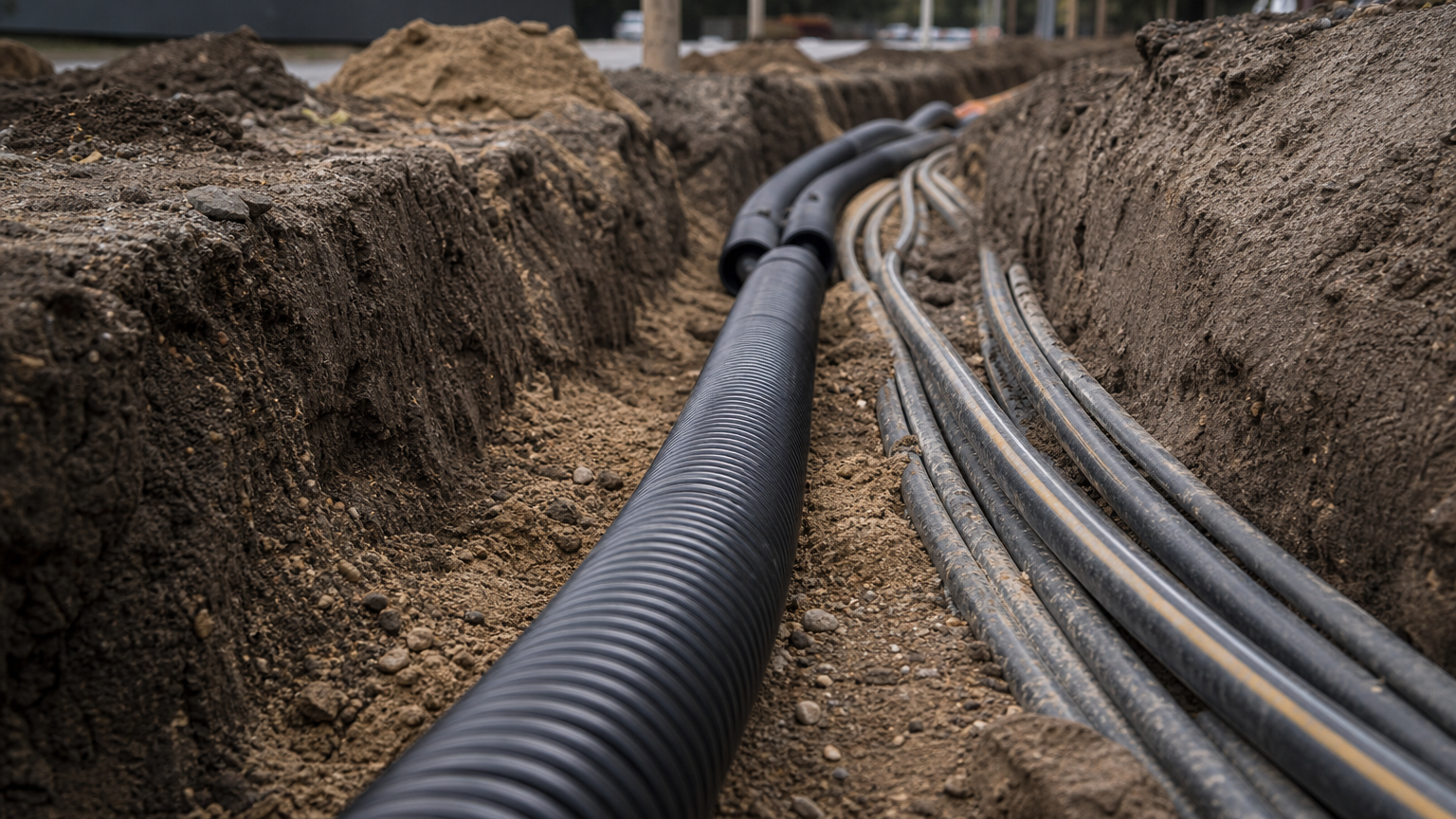

Do zeme
Pri zemných trasách sa používajú odolnejšie chráničky, často dvojplášťové. Ak hľadáte bežný a praktický rozmer, pozrite napríklad dvojplastovú zemnú chráničku 40 mm alebo dvojplastovú zemnú chráničku 50 mm. Pri väčšej rezerve alebo náročnejšej trase dáva zmysel aj KOPOFLEX 63 mm.
Na povrch alebo do steny
Pre bežné inštalácie v interiéri sa používajú aj ohybné rúrky. Ak potrebujete väčší priemer, vhodnou voľbou môže byť ohybná rúrka FX 40 mm, FX 50 mm alebo FX 63 mm.
Exteriér a UV zaťaženie
Ak bude chránička vystavená slnku, sledujte UV stabilitu. Pre vonkajšie použitie môžu byť vhodné napríklad UV FXP 32 mm, UV FXP 40 mm alebo UV FXP 50 mm.
Bezhalogénové riešenia
V niektorých aplikáciách je dôležitý aj materiál. Pre menšie priemery si môžete pozrieť napríklad bezhalogénovú hadicu HFXS 16 alebo HFXS 20.
5. Najčastejšie chyby pri výbere
- Výber len podľa prierezu žíl. Rozhoduje vonkajší priemer kábla, nie iba údaj 1,5 mm2, 2,5 mm2 alebo 6 mm2.
- Žiadna rezerva. To, že kábel do chráničky vojde, ešte neznamená, že ho tam rozumne pretiahnete.
- Ignorovanie ohybov. Každý ohyb zvyšuje odpor pri preťahovaní.
- Jedna chránička na všetko. Niekedy je praktickejšie rozdeliť silové a iné vedenia do samostatných trás.
- Nevhodný typ do prostredia. Iná chránička sa hodí do steny, iná do zeme a iná na UV zaťažený exteriér.
6. Čo vybrať z ponuky CB Elektro
Ak hľadáte rýchlu orientáciu, tu je jednoduché rozdelenie podľa typického použitia:
| Použitie | Vhodný typ | Príklad produktu |
|---|---|---|
| Menšie interiérové trasy | Ohybná rúrka | FX 40 mm |
| Bežná vonkajšia alebo zemná trasa | Dvojplastová chránička | KOPOFLEX 50 mm |
| UV zaťažený exteriér | UV stabilná ohybná chránička | UV FXP 40 mm |
| Dlhšia trasa s väčšou rezervou | Väčší priemer 50–63 mm | FXP 63 mm |
| Náročnejšia zemná trasa alebo viac káblov | Robustná dvojplášťová chránička | KOPOFLEX 90 mm |
Ak si nie ste istí, začnite výber v kategórii Chráničky káblov a porovnajte si priemer, typ použitia a mechanickú odolnosť. Pri trase do zeme alebo pri viacerých kábloch sa zvyčajne oplatí nechať si väčšiu rezervu hneď od začiatku.
Často kladené otázky
Aký priemer chráničky na kábel zvoliť podľa počtu a prierezu vodičov?
Najprv zistite vonkajší priemer konkrétnych káblov, potom spočítajte ich počet a pridajte rezervu podľa dĺžky a zložitosti trasy. Čím viac káblov a ohybov, tým väčší priemer sa oplatí zvoliť.
Stačí vyberať chráničku podľa prierezu vodiča v mm2?
Nestačí. Prierez žily nehovorí presne, aký hrubý je celý kábel. Rozhodujúci je vonkajší priemer kábla alebo zväzku káblov.
Koľko rezervy nechať v chráničke?
Prakticky toľko, aby sa kábel dal bez veľkého odporu pretiahnuť a aby ostala možnosť výmeny alebo doplnenia. Pri dlhých trasách a viacerých ohyboch je lepšie ísť o rozmer vyššie.
Je lepšia jedna väčšia chránička alebo dve menšie?
Záleží od typu vedení a od trasy. Pri viacerých kábloch bývajú dve samostatné chráničky často praktickejšie na montáž, prehľadnosť aj budúce úpravy.
Aký priemer chráničky do zeme zvoliť?
Do zeme sa často používajú väčšie a odolnejšie dvojplášťové chráničky, napríklad 40 mm, 50 mm alebo 63 mm podľa počtu káblov a požadovanej rezervy. Pri príprave do budúcna sa väčší priemer zvyčajne vyplatí.
Môžem dať kábel do príliš veľkej chráničky?
Zvyčajne to nie je problém z pohľadu pretiahnutia, ale môže to byť zbytočne neekonomické a náročnejšie na osadenie. Ideálne je zvoliť priemer s rozumnou rezervou, nie extrémne naddimenzovaný.
