Aký je rozdiel medzi korugovanou, hladkou a dvojplášťovou chráničkou káblov a kam sa ktorá hodí?

Pri výbere chráničky nestačí pozerať len na priemer. Rozhoduje aj to, či pôjde do steny, betónu, podlahy, zeme alebo na slnko. V tomto porovnaní si vysvetlíme rozdiel medzi korugovanou, hladkou a dvojplášťovou chráničkou, aby ste sa vyhli zlej voľbe materiálu, nízkej mechanickej odolnosti alebo nevhodnému použitiu v exteriéri.

• 1. Čo je rozdiel medzi korugovanou, hladkou a dvojplášťovou chráničkou

• 2. Rýchle porovnanie podľa použitia

• 3. Ktorá chránička sa hodí do steny a pod omietku

• 4. Ktorá chránička sa hodí do betónu a podlahy

• 5. Ktorá chránička sa hodí do zeme a exteriéru

• 6. Na čo pozerať pri výbere: pevnosť, UV odolnosť a spôsob uloženia

• 7. Najčastejšie chyby pri výbere chráničky

• 8. Kedy je lepší káblový kanál než chránička

• Často kladené otázky

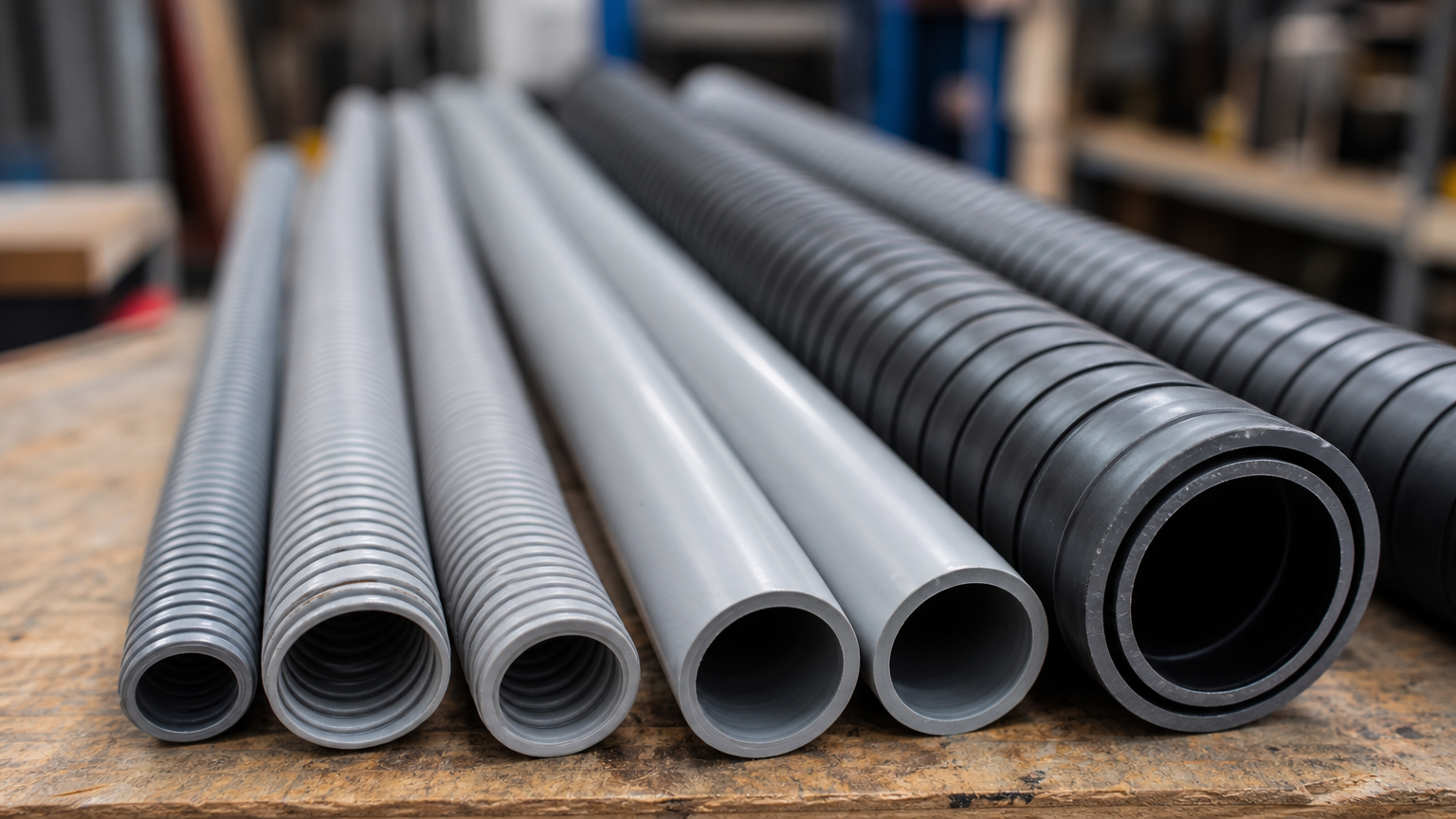

1. Čo je rozdiel medzi korugovanou, hladkou a dvojplášťovou chráničkou

Zjednodušene platí, že rozdiel je najmä v konštrukcii, ohybnosti a odolnosti voči mechanickému namáhaniu.

Korugovaná chránička

Korugovaná chránička má zvlnený povrch. Jej hlavná výhoda je ohybnosť, takže sa dobre ukladá v trasách s oblúkmi a zmenami smeru. Často sa používa pri elektroinštaláciách pod omietku, v dutinách, v priečkach alebo tam, kde potrebujete jednoduchšie pretiahnutie trasy bez veľkého počtu tvaroviek.

Typickým príkladom sú ohybné PVC chráničky ako ohybná rúrka FX 50 mm 320N alebo pevnejšia ohybná chránička FXP 40 mm 750N.

Hladká chránička

Hladká chránička má rovný vnútorný aj vonkajší povrch. Je vhodná tam, kde je dôležité ľahké vťahovanie káblov a stabilné uloženie. V praxi sa používa najmä pri presnejších trasách, pri pevných rozvodoch alebo tam, kde sa očakáva jednoduchšie dodatočné preťahovanie vodičov.

Nie vždy však býva najpraktickejšia v komplikovaných trasách, pretože je menej ohybná než korugovaná.

Dvojplášťová chránička

Dvojplášťová chránička kombinuje pevný zvlnený vonkajší plášť a hladký vnútorný povrch. To je veľmi dôležitá kombinácia: zvonka lepšie odoláva tlaku a mechanickému zaťaženiu, zvnútra uľahčuje vťahovanie káblov. Preto sa najčastejšie používa do zeme, pod spevnené plochy, do exteriéru a do náročnejších podmienok.

Ak riešite zemné vedenie, pozrite si kategóriu Chráničky káblov, kde nájdete aj zemné dvojplášťové varianty ako dvojplášťová zemná rúrka 40 mm 750N alebo dvojplášťová zemná rúrka 50 mm 750N.

2. Rýchle porovnanie podľa použitia

Ak chcete rýchle pravidlo, držte sa tohto:

• do steny najčastejšie ohybná korugovaná,

• do podlahy a náročnejších stavebných vrstiev pevnejšia chránička podľa zaťaženia,

• do zeme a exteriéru spravidla dvojplášťová zemná chránička, prípadne UV stabilná verzia.

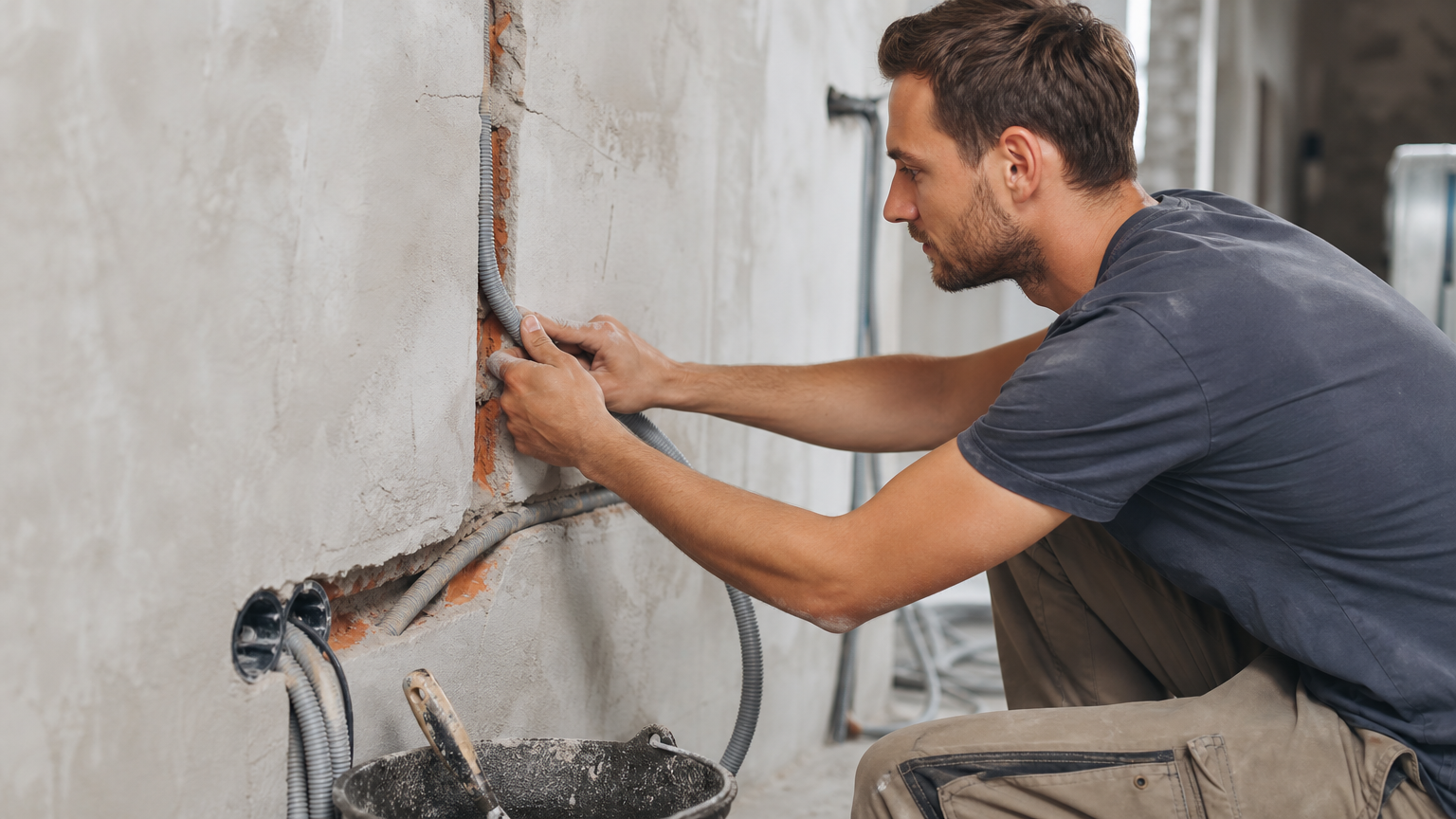

3. Ktorá chránička sa hodí do steny a pod omietku

Do steny a pod omietku sa najčastejšie používajú ohybná korugovaná chránička alebo ľahšia inštalačná rúrka. Dôvod je jednoduchý: pri sekaní drážok a ukladaní do muriva potrebujete materiál, ktorý sa dá ľahko viesť aj cez oblúky.

Kedy stačí ľahšia korugovaná chránička

• pri bežných bytových rozvodoch,

• keď chránička nebude vystavená vysokému tlaku,

• keď ide o krátke alebo stredne dlhé trasy v stene.

Sem patria napríklad bežné ohybné rúrky typu FX 63 mm 320N.

Kedy zvoliť pevnejšiu ohybnú chráničku

Ak očakávate väčšie zaťaženie pri zaliatí, pri podlahe alebo pri náročnejšej montáži, vhodnejšia býva pevnejšia verzia, napríklad FXP 50 mm 750N alebo FXP 63 mm 750N.

Pri interiéri teda často nerozhoduje len tvar, ale aj trieda mechanickej odolnosti. Dve korugované chráničky môžu vyzerať podobne, ale v praxi sa správajú odlišne.

4. Ktorá chránička sa hodí do betónu a podlahy

Pri ukladaní do betónu alebo podlahy je dôležité myslieť na to, že chránička bude vystavená tlaku stavebných vrstiev, zaťaženiu pri betonáži a neskôr aj prevádzkovému namáhaniu. Preto býva bezpečnejšou voľbou pevnejší typ než ľahká inštalačná rúrka.

Do betónu

Do betónu sa hodí chránička, ktorá si udrží tvar a nezdeformuje sa pri ukladaní a zaliatí. V praxi sa často používajú pevnejšie ohybné chráničky alebo riešenia určené na vyššie mechanické namáhanie.

Ak potrebujete vedenie v podlahe s prístupom k trase, zaujímavým riešením môže byť aj zapustený káblový kanál, najmä tam, kde sa predpokladajú úpravy rozvodov.

Do podlahy

Do podlahy závisí výber od toho, či ide o:

• ľahkú podlahovú skladbu v interiéri,

• podlahu s vyšším bodovým zaťažením,

• trasu, po ktorej sa bude ešte niečo ťahať dodatočne.

Pri podlahe býva výhodou chránička s lepšou pevnosťou a dostatočnou rezervou priemeru. Ak je trasa dlhšia alebo zložitejšia, hladší vnútorný povrch pomáha pri preťahovaní vodičov.

5. Ktorá chránička sa hodí do zeme a exteriéru

Do zeme a do exteriéru je najčastejšie správna voľba dvojplášťová chránička. Práve tu sa najviac prejaví jej výhoda: zvonka odoláva mechanickému zaťaženiu a zvnútra umožňuje jednoduchšie vloženie alebo výmenu kábla.

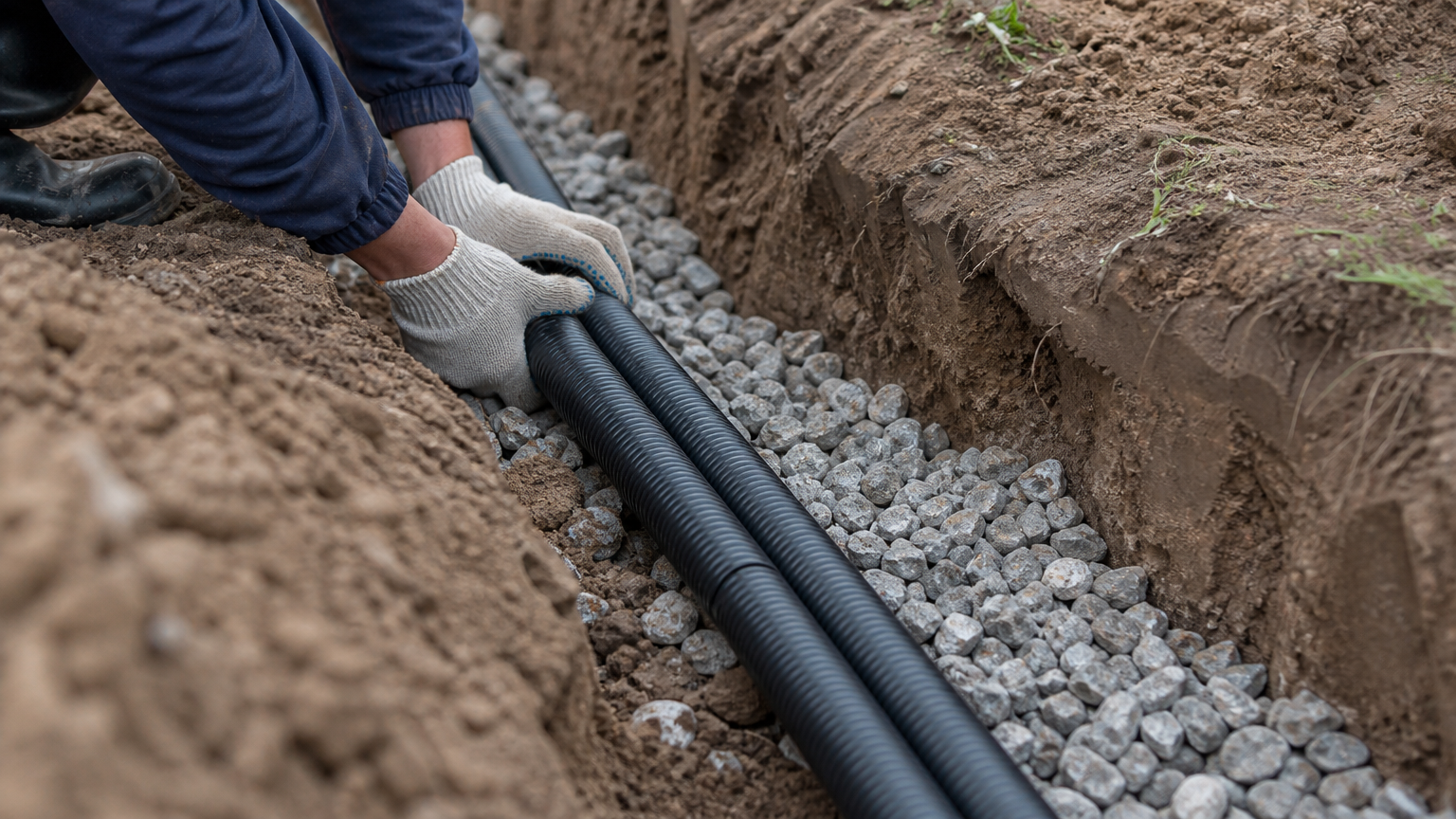

Do zeme

Pre zemné uloženie hľadajte chráničky určené na tento spôsob použitia, napríklad zemnú dvojplášťovú 40 mm 750N, KOPOFLEX 50 mm alebo KOPOFLEX 63 mm.

Pri väčších trasách alebo rezervách pre viac vedení sa používajú aj väčšie priemery, napríklad dvojplášťová 75 mm alebo KOPOFLEX 90 mm.

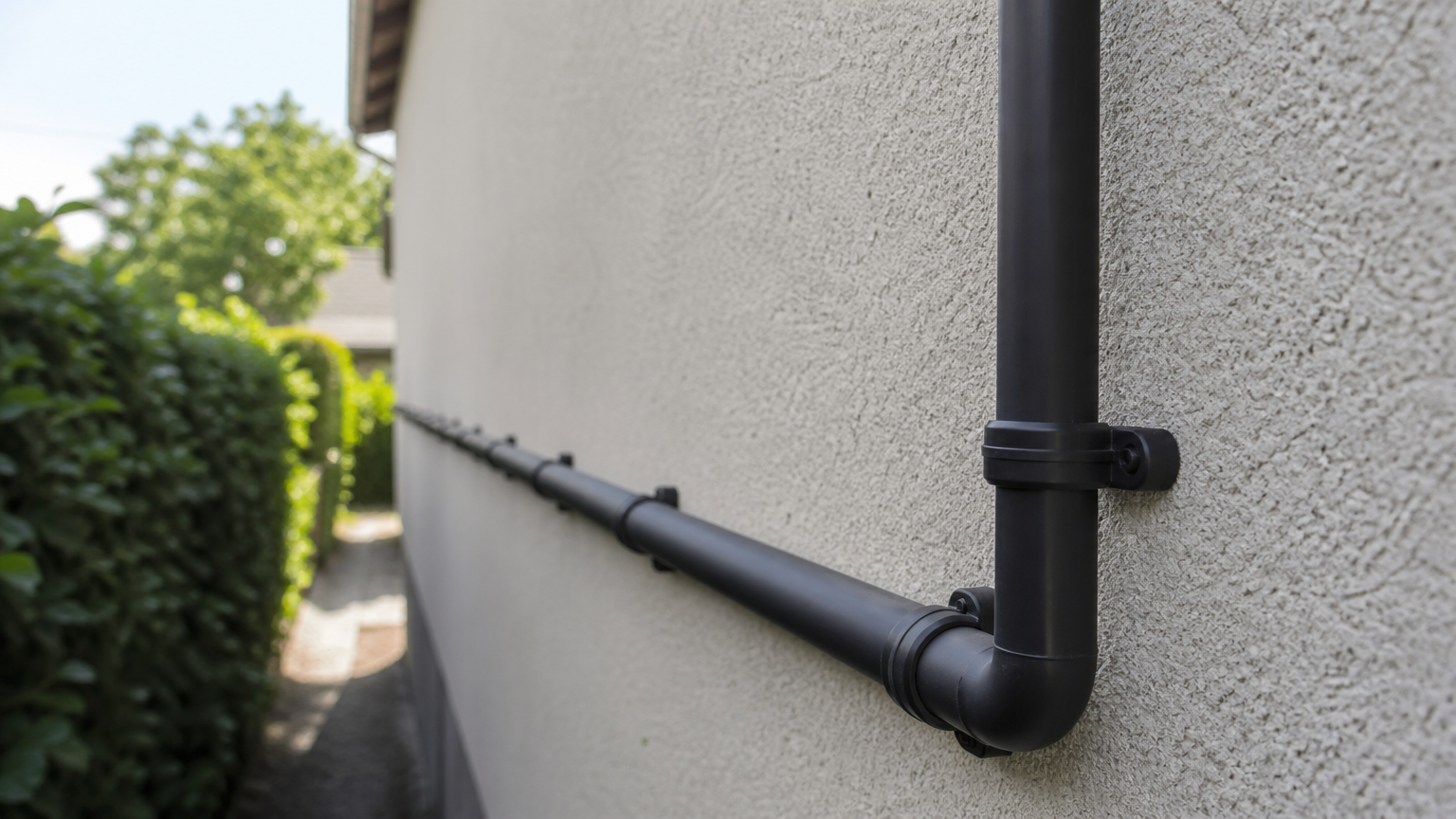

Do exteriéru na slnko

Ak bude chránička vedená na povrchu alebo na mieste vystavenom slnečnému žiareniu, sledujte UV odolnosť. Bežná interiérová chránička nemusí byť vhodná na dlhodobé vonkajšie použitie.

Pre takéto situácie sú určené napríklad UV stabilné varianty ako UV FXP 32 mm, UV FXP 40 mm, UV FXP 50 mm alebo pevnejšia FXPS UV 25 mm 1250N. Pri zemných trasách v exteriéri môže byť vhodná aj UV stabilná dvojplášťová KOPOFLEX 40 mm.

Ak si nie ste istí, najbezpečnejší ďalší krok je prejsť si celú kategóriu Chráničky káblov a filtrovať podľa priemeru, pevnosti a určenia na zem alebo UV prostredie.

6. Na čo pozerať pri výbere: pevnosť, UV odolnosť a spôsob uloženia

Pri porovnaní chráničiek sa oplatí sledovať najmä tieto body:

1. Spôsob uloženia
   Iné požiadavky má stena, iné betón, podlaha a úplne iné zem alebo vonkajšie vedenie.

2. Mechanická odolnosť
   Údaj ako 320N, 750N alebo 1250N napovie, aké zaťaženie chránička znesie. Vo všeobecnosti platí, že čím náročnejšie prostredie, tým viac sa oplatí vyššia pevnosť.

3. UV odolnosť
   Ak je chránička na slnku, hľadajte UV stabilné vyhotovenie. Inak môže materiál časom krehnúť.

4. Ohybnosť trasy
   Pri členitej trase je praktickejšia korugovaná ohybná chránička. Pri dlhšom preťahovaní káblov pomáha hladký vnútorný povrch.

5. Rezerva priemeru
   Chránička by nemala byť naplnená natesno. Rezerva pomáha pri montáži aj pri prípadnej budúcej výmene vodičov.

6. Materiál a špeciálne požiadavky
   V niektorých aplikáciách môže byť dôležitá bezhalogénovosť alebo vyššia teplotná odolnosť, napríklad pri produktoch ako HFXS 16 alebo HFXS 20.

7. Najčastejšie chyby pri výbere chráničky

• Použitie ľahkej interiérovej chráničky do zeme.
  To je jedna z najčastejších chýb. Zemná trasa si pýta robustnejšie riešenie.

• Ignorovanie UV odolnosti v exteriéri.
  Nie každá čierna alebo sivá chránička je automaticky vhodná na slnko.

• Príliš malý priemer.
  Montáž je potom zbytočne náročná a pri dodatočnom doplnení vedenia vzniká problém.

• Zámena ohybnosti za odolnosť.
  To, že sa chránička dobre ohýba, ešte neznamená, že je vhodná do betónu alebo pod zaťaženie.

• Výber len podľa ceny.
  Pri chráničkách sa nesprávna voľba často prejaví až pri montáži alebo po rokoch prevádzky.

8. Kedy je lepší káblový kanál než chránička

Chránička nie je vždy jediné riešenie. Ak potrebujete prístup k vedeniu, možnosť úprav alebo vedenie v podlahe s revíznym prístupom, vhodnejší môže byť káblový kanál. V takom prípade si pozrite zapustený káblový kanál 100 cm.

Pre klasické uloženie káblov do muriva, podlahy alebo zeme však ostávajú základom správne zvolené chráničky káblov.

Často kladené otázky

Aký je rozdiel medzi korugovanou, hladkou a dvojplášťovou chráničkou káblov?

Korugovaná chránička je ohybnejšia a hodí sa do členitých trás. Hladká chránička uľahčuje preťahovanie káblov v rovnejších trasách. Dvojplášťová chránička spája vyššiu mechanickú odolnosť s hladkým vnútrom, preto sa často používa do zeme a exteriéru.

Ktorá chránička je vhodná do steny?

Do steny sa najčastejšie používa ohybná korugovaná chránička. Pri bežných bytových rozvodoch býva praktická pre jednoduchú montáž do drážok a oblúkov.

Ktorá chránička je vhodná do betónu?

Do betónu je vhodnejšia pevnejšia chránička, ktorá sa pri ukladaní a zaliatí nedeformuje. Výber závisí od zaťaženia a od toho, či pôjde o jednoduchú alebo dlhšiu trasu.

Ktorá chránička je vhodná do podlahy?

Do podlahy sa oplatí voliť chráničku s vyššou mechanickou odolnosťou než pri bežnej stene. Dôležitá je aj rezerva priemeru a vhodnosť pre konkrétnu skladbu podlahy.

Ktorá chránička je vhodná do zeme?

Do zeme sa spravidla používa dvojplášťová zemná chránička. Má robustnejší vonkajší plášť a hladší vnútorný povrch, čo je výhodné pri ochrane aj pri vťahovaní kábla.

Ktorá chránička je vhodná do exteriéru?

Do exteriéru vyberajte chráničku podľa spôsobu uloženia. Ak je vedená na povrchu a na slnku, musí byť UV odolná. Ak ide do zeme, vhodná býva dvojplášťová zemná chránička, ideálne v UV stabilnom vyhotovení, ak je časť trasy vystavená slnku.

Čo znamená údaj 320N, 750N alebo 1250N pri chráničke?

Ide o orientačný údaj mechanickej odolnosti proti stlačeniu. Vyššia hodnota znamená robustnejšiu chráničku vhodnú do náročnejších podmienok. Pri porovnaní vždy sledujte aj určenie výrobku, nielen samotné číslo.

Je čierna chránička automaticky UV odolná?

Nie. Farba sama o sebe nestačí. Ak má byť chránička dlhodobo na slnku, overte si priamo UV stabilitu alebo UV určenie v popise produktu.
