Aké parametre sledovať pri výbere prúdového chrániča s ističom: B/C charakteristika, 30 mA, skratová odolnosť a typ AC/A?

Pri výbere RCBO, teda prúdového chrániča s ističom, sa neoplatí pozerať len na cenu, značku alebo počet ampérov. Rozhodujú najmä parametre, ktoré určujú, ako bude prístroj reagovať pri poruche, rozbehu spotrebiča aj pri skrate. V tomto článku si zrozumiteľne vysvetlíme, čo znamená 30 mA, kedy voliť charakteristiku B alebo C, aký je rozdiel medzi typom AC a A a prečo treba sledovať aj vypínaciu schopnosť 6 kA alebo 10 kA.

• 1. Čo je RCBO a prečo nezáleží len na ampéroch

• 2. Najdôležitejšie parametre pri výbere

• 3. Čo znamená 30 mA v praxi

• 4. Charakteristika B alebo C

• 5. Typ AC a typ A: aký je rozdiel

• 6. Skratová odolnosť a vypínacia schopnosť 6 kA vs. 10 kA

• 7. Ako čítať označenie na prístroji

• 8. Rýchly výber podľa použitia

• 9. Najčastejšie chyby pri kúpe

• Často kladené otázky

1. Čo je RCBO a prečo nezáleží len na ampéroch

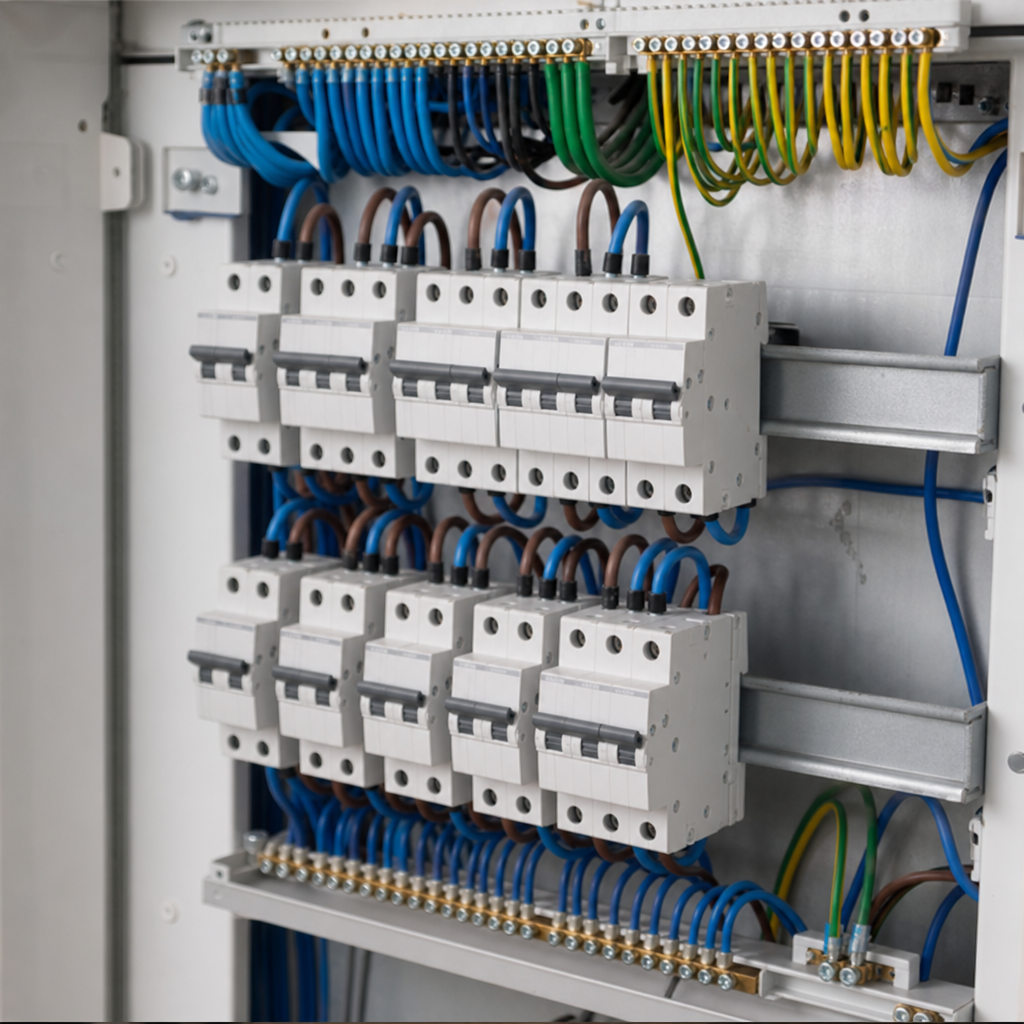

Prúdový chránič s ističom spája dve funkcie v jednom prístroji: chráni pred unikajúcim prúdom a zároveň chráni vedenie pred preťažením a skratom. V praxi to znamená úsporu miesta v rozvádzači a jednoduchšie riešenie pre konkrétny okruh.

Pri kúpe však nestačí povedať si len „potrebujem 16 A“. Rovnako dôležité sú aj ďalšie údaje:

• menovitý prúd – napríklad 10 A, 16 A, 20 A, 25 A, 40 A,

• reziduálny prúd – typicky 30 mA,

• vypínacia charakteristika – B alebo C,

• typ citlivosti – AC alebo A,

• vypínacia schopnosť – napríklad 6 kA alebo 10 kA,

• počet pólov – napríklad 1N alebo 4-pólové riešenie pre trojfázové obvody.

Ak vyberáte z kategórie prúdové chrániče s ističom, práve tieto parametre rozhodnú, či bude zariadenie vhodné pre svetelný okruh, zásuvky, motorickú záťaž alebo trojfázový prívod.

2. Najdôležitejšie parametre pri výbere

Ak chcete vedieť, čo sledovať pri kúpe prúdového chrániča s ističom, držte sa tohto poradia:

1. Typ siete a počet pólov – jednofázový alebo trojfázový obvod.

2. Menovitý prúd – podľa navrhnutého zaťaženia a prierezu vedenia.

3. Citlivosť 30 mA – bežná hodnota pre ochranu osôb.

4. Charakteristika B alebo C – podľa typu spotrebiča a rozbehových prúdov.

5. Typ AC alebo A – podľa charakteru unikajúceho prúdu v obvode.

6. Vypínacia schopnosť – podľa predpokladaných skratových pomerov v mieste inštalácie.

Práve kombinácia týchto údajov rozhoduje, či je konkrétny model vhodný. Napríklad iný prístroj dáva zmysel pre bežný svetelný okruh a iný pre obvod s elektronikou alebo trojfázový prívod.

3. Čo znamená 30 mA v praxi

Hodnota 30 mA označuje menovitý reziduálny vybavovací prúd. Jednoducho povedané: ak prúd „uniká“ mimo bežnej cesty, chránič pri dosiahnutí tejto úrovne vybaví.

V praxi je 30 mA najčastejšou voľbou tam, kde je cieľom doplnková ochrana osôb. Preto sa s ňou stretávate pri zásuvkových a mnohých bežných koncových obvodoch.

Čo si z toho odniesť pri nákupe

• 30 mA je bežná a veľmi rozšírená hodnota pre ochranu osôb.

• Nie je to údaj o výkone ani o zaťažení okruhu.

• Ak porovnávate dva podobné RCBO, 30 mA samo o sebe ešte nehovorí, či je vhodnejší typ B alebo C, ani či potrebujete AC alebo A.

Príklad z ponuky: ak hľadáte jednofázové riešenie s typom A, môžete pozrieť Prúdový chránič PFL7-16/1N/C/003-A, typ:A (Eaton) alebo Prúdový chránič 6kA PFL6-10/1N/B/003-A, 0,03A B10A (Eaton).

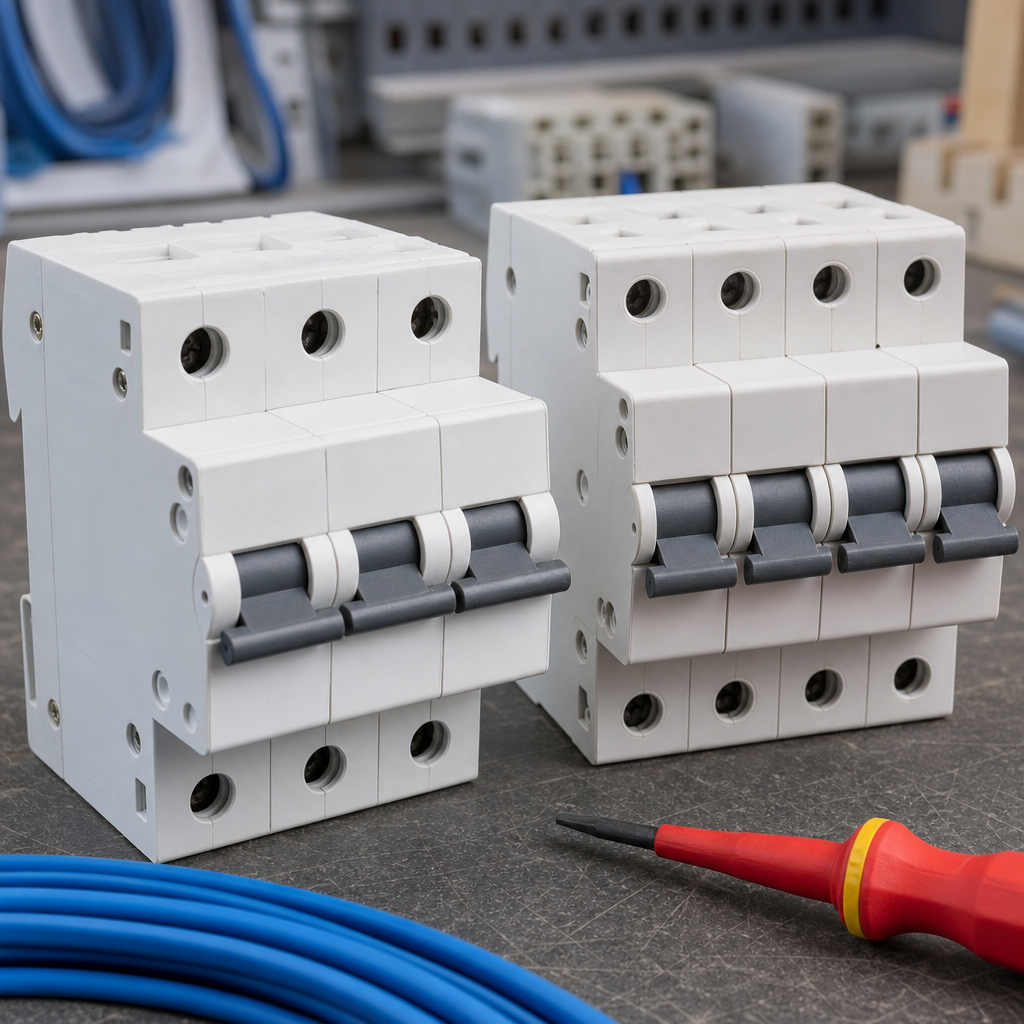

4. Charakteristika B alebo C

Jedna z najčastejších otázok pri výbere je, či zvoliť B alebo C charakteristiku. Táto voľba sa týka ističovej časti RCBO, teda toho, ako prístroj reaguje na nadprúd a krátkodobé rozbehové špičky.

Kedy sa zvyčajne volí B

Charakteristika B býva vhodná pre bežné obvody bez výrazných rozbehových prúdov, napríklad:

• svetelné okruhy,

• štandardné zásuvkové obvody,

• bežné domáce spotrebiče bez náročného rozbehu.

Ak hľadáte typické riešenie pre takýto obvod, v ponuke nájdete napríklad Prúdový chránič s ističom 4-pólový B/16A 10kA Typ:A 30mA Rada:PFI4 (SEZ Krompachy) alebo Chránič prúdový s nadprúdovou ochranou KZS-4M 3p+N A B20/0,03 6kA (ETI).

Kedy sa zvyčajne volí C

Charakteristika C sa používa tam, kde sa dajú očakávať vyššie zapínacie alebo rozbehové prúdy. Typicky môže ísť o niektoré zariadenia s motorom alebo iné náročnejšie záťaže. Neznamená to však, že C je univerzálne lepšia voľba.

V praxi sa s ňou stretnete napríklad pri modeloch ako KZS-4M 3p+N A C16/0,03 6kA (ETI), KZS-4M 3p+N A C25/0,03 6kA (ETI) alebo Prúdový chránič s ističom 4-pólový C/20A 10kA Typ:A 30mA (SEZ Krompachy).

Ak si nie ste istí, nevyberajte charakteristiku len „pre istotu“. Nesprávna voľba môže viesť k zbytočným problémom alebo k tomu, že ochrana nebude zodpovedať návrhu obvodu.

5. Typ AC a typ A: aký je rozdiel

Ďalší kľúčový parameter je typ AC alebo typ A. Tento údaj hovorí, na aký druh reziduálneho prúdu je chránič citlivý.

Typ AC

Typ AC je určený pre striedavý reziduálny prúd. V ponuke môžete naraziť napríklad na KZS-4M 3p+N AC B6/0,03 6kA (ETI).

Typ A

Typ A reaguje aj na zložitejšie priebehy, s ktorými sa v modernej elektroinštalácii stretávame častejšie. Preto býva pri obvodoch s elektronikou, meničmi alebo modernými spotrebičmi často rozumnejšou voľbou.

V kategórii nájdete viacero riešení typu A, napríklad 4-pólový C/16A 10kA Typ:A 30mA, 4-pólový B/25A 10kA Typ:A 30mA alebo KZS-4M 3p+N A B16/0,03 6kA (ETI).

Jednoduché pravidlo pre kupujúceho: ak nechcete vyberať len podľa ceny a ide o moderný obvod so spotrebičmi obsahujúcimi elektroniku, typ A je často bezpečnejšia a perspektívnejšia voľba než základný typ AC.

6. Skratová odolnosť a vypínacia schopnosť 6 kA vs. 10 kA

Pri RCBO sa často prehliada údaj 6 kA alebo 10 kA. Ide o vypínaciu schopnosť, teda aký skratový prúd dokáže prístroj bezpečne zvládnuť a vypnúť.

Pre kupujúceho je dôležité vedieť najmä toto:

• nejde o marketingový údaj, ale o bezpečnostne dôležitý parameter,

• vyššia hodnota neznamená automaticky, že ju potrebujete v každej inštalácii,

• správna voľba závisí od podmienok v mieste montáže a od návrhu elektroinštalácie.

Ak porovnávate podobné modely a jeden má 6 kA a druhý 10 kA, neberte to len ako „čím viac, tým lepšie“. Rozhodujú skratové pomery v danej inštalácii. Ak si nie ste istí, toto je presne parameter, ktorý má potvrdiť projektant alebo elektrikár.

7. Ako čítať označenie na prístroji

Označenie RCBO vie na prvý pohľad pôsobiť zložito, ale keď ho rozdelíte na časti, je to prehľadné. Napríklad zápis C16/0,03 typ A 6kA znamená:

• C16 – charakteristika C, menovitý prúd 16 A,

• 0,03 – reziduálny prúd 0,03 A, teda 30 mA,

• typ A – citlivosť na príslušný typ reziduálneho prúdu,

• 6kA – vypínacia schopnosť.

Rovnako pri modeli Prúdový chránič 3P+N 40A 10KA 30mA typ B EKL6-100B (ETEK) treba rozlišovať, či označenie „typ B“ patrí k typu chrániča alebo k charakteristike ističa. Pri čítaní popisu produktu sa preto vždy pozerajte na celý názov a technické údaje, nie len na jedno písmeno.

8. Rýchly výber podľa použitia

Ak chcete rýchlu orientáciu, pomôže vám tento praktický prehľad:

Ak už viete, aký počet pólov, charakteristiku a typ potrebujete, pozrite si priamo kategóriu Prúdové chrániče s ističom. Nájdete tam jednofázové aj trojfázové riešenia, verzie 6 kA aj 10 kA a vyhotovenia typu AC aj A.

9. Najčastejšie chyby pri kúpe

• Výber len podľa ampérov. Menovitý prúd je dôležitý, ale nie je jediný parameter.

• Zámena typu AC a A. Pri modernej elektronike môže byť typ A vhodnejšia voľba.

• Automatické siahnutie po C charakteristike. Nie každý obvod ju potrebuje.

• Ignorovanie vypínacej schopnosti. Rozdiel medzi 6 kA a 10 kA môže byť podstatný.

• Nesprávny počet pólov. Iné riešenie patrí na jednofázový a iné na trojfázový obvod.

Ak nechcete vyberať naslepo, najprv si ujasnite typ obvodu, charakter záťaže a požadované parametre. Až potom porovnávajte konkrétne modely a značky.

Často kladené otázky

Čo sledovať pri kúpe prúdového chrániča s ističom?

Sledujte najmä menovitý prúd, citlivosť 30 mA, charakteristiku B alebo C, typ AC alebo A, počet pólov a vypínaciu schopnosť 6 kA alebo 10 kA. Správna voľba závisí od konkrétneho obvodu, nie len od ceny.

Čo znamená 30 mA pri prúdovom chrániči s ističom?

Je to menovitý reziduálny vybavovací prúd. V praxi ide o bežnú hodnotu používanú na doplnkovú ochranu osôb pri úniku prúdu.

Kedy voliť charakteristiku B a kedy C?

B sa bežne používa pri štandardných svetelných a zásuvkových obvodoch. C sa volí tam, kde sa očakávajú vyššie rozbehové prúdy. Vždy to však treba posúdiť podľa konkrétnej záťaže a návrhu inštalácie.

Aký je rozdiel medzi typom AC a A?

Typ AC je určený pre striedavý reziduálny prúd. Typ A zvláda aj zložitejšie priebehy, preto býva vhodnejší pri moderných spotrebičoch a obvodoch s elektronikou.

Prečo záleží na vypínacej schopnosti 6 kA alebo 10 kA?

Vypínacia schopnosť určuje, aký skratový prúd dokáže prístroj bezpečne vypnúť. Nie je to detail navyše, ale dôležitý bezpečnostný parameter, ktorý musí zodpovedať podmienkam v mieste montáže.

Je typ A vždy lepší ako typ AC?

Nie vždy treba hovoriť o „lepšom“ riešení, ale pri mnohých moderných aplikáciách je typ A univerzálnejšia a praktickejšia voľba. Záleží na charaktere obvodu a pripojených zariadeniach.

Môžem vybrať prúdový chránič s ističom len podľa značky alebo ceny?

Nie je to dobrý postup. Aj kvalitný výrobok môže byť nevhodný, ak má zlú charakteristiku, nesprávny typ citlivosti alebo nedostatočnú vypínaciu schopnosť pre danú inštaláciu.
